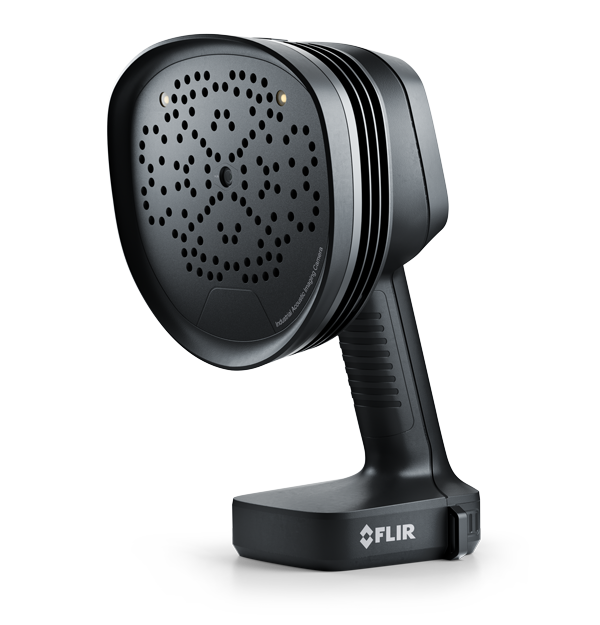

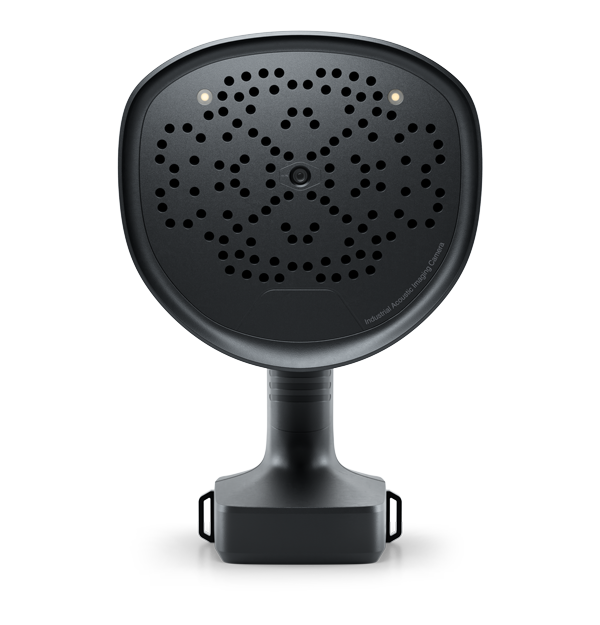

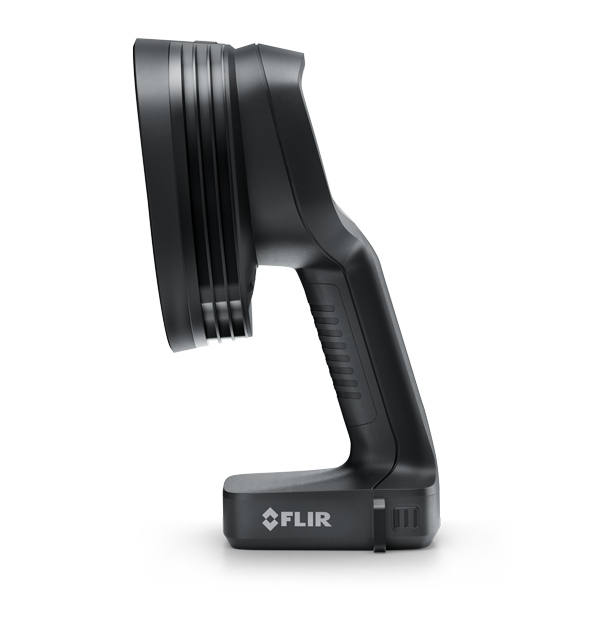

FLIR Si2-PD&handel;
Industrielle, akustische Bildgebungskamera zur Erkennung von Teilentladungen

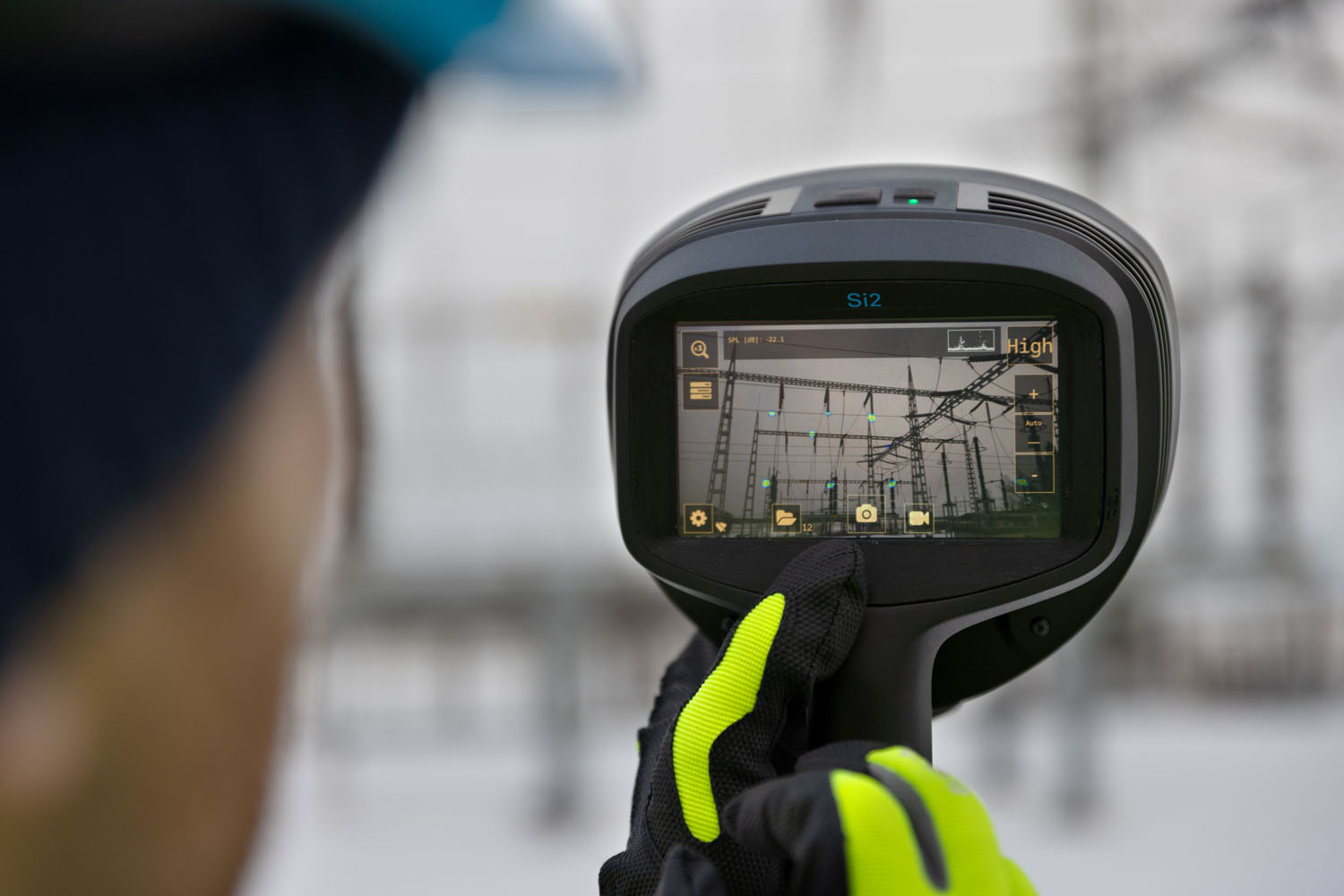

Die akustische Bildgebungskamera FLIR Si2-PD hilft Ihnen dabei, die Wartungskosten für elektrische Geräte zu senken, indem sie eine effektive Lösung für die Erkennung von und Reaktion auf Teilentladungen (PD) bereitstellt. Diese Kamera erkennt, lokalisiert, klassifiziert und bewertet PD-Fehler aus einer Entfernung von bis zu 200 m und identifiziert 30-mal kleinere PD-Probleme, als es bisher möglich war. Sie liefert kamera- und softwarebasierte Schweregradbewertungen und stellt Ihnen die Entscheidungsunterstützung zur Verfügung, die für präzise Wartungsentscheidungen erforderlich ist.
Für spezifische Anwendungen können Sie die Si2-LD für Leckerkennung und Lagerfehlererkennung oder die Si2-Pro für umfassende Anwendungen in den Bereichen Stromversorgung, Leckerkennung und Lagerfehlererkennung wählen. Diese Modelle sind im Bereich mit verwandten Produkten verfügbar, sodass Sie Ihren Wartungsansatz an Ihre Bedürfnisse anpassen können.
Klare Sicht, solide Lösungen
Identifizieren Sie PD-Probleme aus einer Entfernung von bis zu 200 m und erkennen Sie 30-mal kleinere Probleme als mit früheren Generationen. Dies ist unerlässlich, um Ihre betriebliche Effizienz und Sicherheit zu gewährleisten.
Detaillierte Analyse-Tools, einschließlich der Kategorisierung des Entladungstyps im Gerät, des Schweregrads und der empfohlenen Maßnahmen – Unterstützung bei einer schnellen Entscheidungsfindung und angemessenen Reaktionsplanung.
Gewährleisten Sie eine optimale Nutzung und Wartung der Geräte in großen industriellen Umgebungen mit Flottenmanagement, Cloud-Datenintegration und OTA-Softwareupdates. Kombinieren Sie akustische und thermische Bilder im selben Bericht.
Specifications
| Highlighted | |
|---|---|
| Acoustic Measurement | 124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung |
| Severity Assessment | Automatische Beurteilung des Schweregrades mit Hilfe von KI, einschließlich Empfehlungen für entsprechende Maßnahmen in der Kamera |
| Distance | Von 0,3 m bis 200 m |
| Bildgebung und optische Daten | |
|---|---|
| Camera software update | Automatische drahtlose Updates „Over The Air (OTA)“ oder über USB-Verbindung |
| Field of view [FOV] | 75° diagonal |
| Video Frame Rate | Kamera: 60 fps / Akustische Bildgebung: 30 fps / Bildschirm: 70 fps |
| Video Image Resolution | 1280 × 720 |
| Zoom | 8-facher digitaler Zoom |
| Messung und Analyse | |
|---|---|
| Acoustic Measurement | 124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung |
| Bandwidth | 2 kHz bis 130 kHz |
| Detection Threshold | 20 kHz: -15 dB SPL 35 kHz: 4 dB SPL 50 kHz: 10 dB SPL 80 kHz: 36 dB SPL 100 kHz: 51 dB SPL |
| Distance | Von 0,3 m bis 200 m |
| Severity Assessment | Automatische Beurteilung des Schweregrades mit Hilfe von KI, einschließlich Empfehlungen für entsprechende Maßnahmen in der Kamera |
| Benutzeroberfläche | |
|---|---|
| Display | Größe: 5 Zoll 1280 × 720 Resistiver Touchscreen, TFT LCD, MIPI DSI |
| Stromversorgung | |
|---|---|
| Battery | Wiederaufladbarer Lithium-Ionen-Akku (RRC 2054): 14,4 V Gleichstrom, 3,45 Ah, 49,68 Wh Max. Ausgangsspannung: 16,8 V Gleichstrom, 5 A |
| Battery Charger | Eingang: 19 bis 26 V Gleichstrom, 2,8 A Max. Ausgangsspannung: 17,4 V Gleichstrom, 4,8 A |
| Battery weight | ca. 0,25 kg |
| Nominal Input Voltage | Eingangsnennspannung: 12 V Gleichstrom Maximale Eingangsspannung: 17 V Gleichstrom, 3,3 A (begrenzt) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Operating And Storage Humidity | 0–90 % empfohlen |
| Operating Temperature Range | –10 °°C bis 50 °°C (14 °°F bis 122 °°F) |
| Protection Class | IP54 |
| Storage Temperature Range | –20 °°C bis 70 °°C (–4 °°F bis 158 °°F) |
| Warranty | http://www.flir.com/warranty/ |
| Allgemeine Angaben | |
|---|---|
| Annotations | Bild-Tags, Kommentare und GPS-Koordinaten |
| Battery Size | 85 mm × 77 mm (RRC2054) |
| Worklights | 2 Modi: Ein/Aus |
