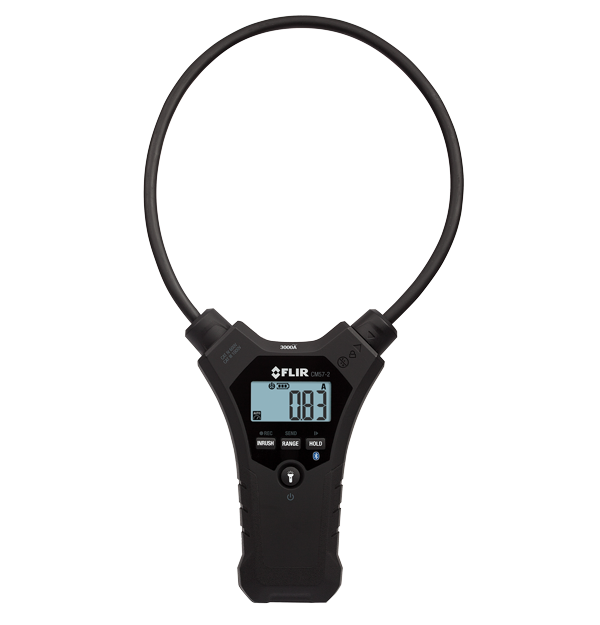

Die FLIR CM57-2 ist eine flexible Strommesszange für schwierige Strommessungen. Mit ihrer 45,72 cm (18 Zoll) langen flexiblen Spulenklemme erlaubt die CM57-2 Messungen an engen Stellen und eignet sich somit ideal für Messungen an mehreren Leitern und Anforderungen an doppelte Umwicklungen. Das Messgerät verfügt außerdem über zwei LED-Arbeitsleuchten für bessere Sicht und AC-Strombereiche von 30,00 A bis 3.000 A. Mit der METERLiNK®-App können Daten live in Echtzeit von der CM57-2 über Bluetooth auf Ihr Mobilgerät gestreamt und Protokolldateien visuell verglichen, Alarmschwellen angepasst, Berichte erstellt und Messwerte unverzüglich für Teammitglieder freigegeben werden.
Erhalten Sie die Genauigkeit, die Sie brauchen – überall
Legen Sie die flexible 18-Zoll-Spulenklemme um mehrere Leiter oder große Kabel.
Zwei LED-Arbeitsleuchten sorgen für bessere Sicht in dunklen oder schlecht beleuchteten Bereichen, damit Sie effizienter und sicherer arbeiten können.
Mit der METERLiNK®-App können Sie Live-Daten in Echtzeit von der CM57-2 über Bluetooth® auf Ihr Mobilgerät streamen.
Specifications
| Messung und Analyse | |
|---|---|
| AC Current Bandwidth | 45–500 Hz (Sinuswelle) |
| AC Current Ranges and Resolution | 30 A, 300 A, 3.000 A |
| AC Response | TRMS-Echteffektivwert |
| Basic AC current accuracy [of reading] | ±±3,0 % + 5 Stellen |
| Display Rate | Zweimal pro Sekunde |
| Flex Coil Length | 45 cm (18 Zoll) |
| Flex Coil Tip Diameter | 13 mm (0,5 Zoll) |
| Inrush Current | Mindestens 0,5 A, 100 mS |
| Max Conductor Diameter | 12 cm (4,7 Zoll) |
| Maximum AC current | 3.000 A AC |
| Maximum resolution | 0,01 A |
| Measurement Rate | 1,5 Messungen pro Sekunde, nominal |
| Positional Error [distance from optimum] | 35 mm ±1,0 %, 50 mm (2,0 Zoll) ±1,5 %, 60 mm (2,4 Zoll) ±2,0 % |
| Kommunikation und Datenspeicher | |
|---|---|
| Bluetooth range max | 10 m |
| Data Record Mode | 20.000 Punkte, Abtastrate 1 min |
| Wireless ID max | Bis zu 20 |
| Benutzeroberfläche | |
|---|---|
| Display | LCD bis 3.000 mit Hintergrundbeleuchtung und Multifunktionsanzeigen |
| Stromversorgung | |
|---|---|
| Auto Power Off | Ca. 10 Minuten |
| Battery Life | 100 Stunden mit Alkalibatterien (berechnet) |
| Battery Type | 2 AAA-Batterien, 1,5 V |
| Allgemeine Angaben | |
|---|---|
| Coil Bend Radius | 80 mm |
| Coil Diameter | 7,5 mm |
| Display Indications | Progressiv niedriger Batterieladestand, Überreichweite, halten |
| Maximum Conductor Diameter | 12 cm (4,7 Zoll) |
| Size [L × W × H] | 330 mm × 175 mm × 28,45 mm (13 Zoll × 6,89 Zoll × 1,12 Zoll) |
| Weight | 233 g (0,51 lb) mit Batterien |
| Worklights | 2 LEDs |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | UL, CE, FCC, IC, UKCA, CSAUS |
| Drop test | 3 m |
| IP Rating | Staub- und spritzwassergeschützt gemäß IP54 |
| Operating Altitude | Max. 2.000 m (6562 ft) |
| Operating Humidity | Maximal 80 % bis zu 35 °C (95 °F) linear abnehmend auf 60 % bei 45 °C (113 °F) |
| Operating Temperature | 0 °°C bis 50 °°C (32 °°F bis 122 °°F) |
| Safety Rating | CAT IV-600 V, CAT III-1.000 V |
| Standards | Sicherheit (UL): IEC 61010-1:2010, IEC 61010-2-032:2012 EMC (FCC): 47 CFR Teil 15 Unterabschnitt B EMC (CE): EN IEC 61326-1:2021 EN IEC 61326-2-2:2021 EN 301 489-1 V2.2.3 (2019-11) EN 301 489-17 V3.2.4 (2020-09) RF: ETSI EN 300 328 V2.2.2 EN 62479:2010 EN 50663:2017 |
| Storage Humidity | 80 % relative Luftfeuchte (maximal) |
| Storage Temperature | -20 °C bis 60 °C (-4 °F bis 140 °F) ohne Batterien |
| Temperature Coefficient | 0,2 × angegebene Genauigkeit/°C, <64,5°F (18°C), >82,4°F (28°C) |
