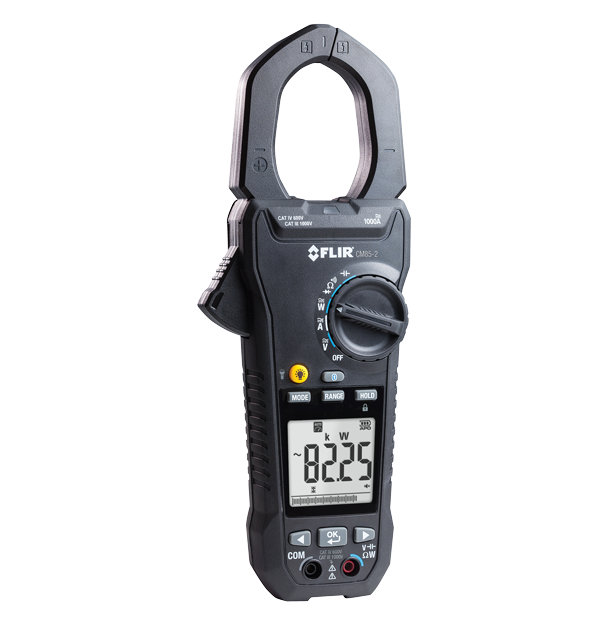

Die FLIR CM85-2 ist eine Industrie-Stromzange mit modernster Leistungsanalyse und VFD-Filterfunktionen (Variable Frequency Drive), die für die Fehlersuche an elektrischen Großgeräten benötigt werden. Analysieren Sie die Spannung in komplexen Maschinen präzise, indem Sie Oberwellen-, Einschalt-, Strom- und Phasendrehtests mit einem breiten AC/DC-Spannungsbereich und einer Basisgenauigkeit von ±1 % durchführen. Sie können Daten live in Echtzeit von der CM85-2 über Bluetooth auf Ihr Mobilgerät streamen®. Mit der METERLiNK®-App können Sie Protokolldateien vergleichen, Alarmschwellenwerte erstellen, Trends visualisieren und Berichte erstellen, die Sie für Teammitglieder freigeben können.
Präzision für alle, die sie verlangen
Der VFD-Modus erhöht die Genauigkeit bei der Arbeit an VFD-gesteuerten Geräten. Führen Sie an mehreren Stromleitern Echteffektivwert-Wechselstromstärkemessungen (TRMS) bis 1.000 A durch.
Doppelte LED-Leuchten machen zusätzliches Werkzeug überflüssig, und das ergonomische Industriedesign erlaubt die einfache Bedienung.
Messwerte können mit Hilfe der METERLiNK-App aus einer Entfernung von bis zu 10 m (32 ft) über Bluetooth live in Echtzeit vom Messgerät auf Ihr Mobilgerät gestreamt werden.
Specifications
| Highlighted | |
|---|---|
| Jaw Opening | 45 mm (1,77 Zoll) |
| AC Current | 99,99 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen) 999,9 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen) |
| Safety Category | CAT IV-600 V, CAT III-1.000 V |
| Messung und Analyse | |
|---|---|
| AC Current | 99,99 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen) 999,9 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen) |
| AC Voltage | 99,99 V, 50–500 Hz ± (1,0 % + 5 Stellen) 999,9 V, 50–500 Hz ± (1,0 % + 5 Stellen) |
| Capacitance | 3,999 μF, ±(1,9 % + 8 Stellen) 39,99 μF, ±(1,9 % + 8 Stellen) 399,9 μF, ±(1,9 % + 8 Stellen) 3,999 mF, ±(1,9 % + 8 Stellen) |
| Continuity | 999,9 Ω, ±(1,0 % + 5 Stellen) |
| DC Current | 99,99 A, ±(2 % + 0,5 A) 999,9 A, ±(2 % + 5 Stellen) |
| DC Voltage | 99,99 V, ±(0,7 % + 2 Stellen) 999,9 V, ±(0,7 % + 2 Stellen) |
| Diode | 0,40 bis 0,80 V, ±0,1 V |
| Frequency | 20,00 bis 99,99 Hz, ±(0,5 % + 3 Stellen) 20,0 bis 999,9 Hz, ±(0,5 % + 3 Stellen) 0,020 bis 9,999 kHz, ±(0,5 % + 3 Stellen) |
| Harmonics | Gesamtklirrfaktor ACA/ACV: 99,9 %, ±(3,0 % + 10 Stellen) Oberwellenverzerrung: H01–H12 99,9 %, ±(5 % + 10 Stellen) Oberwellenverzerrung: H13–H25 99,9 %, ±(10 % + 10 Stellen) |
| Inrush Current | ACA: 99,99 A, ±(3 % + 0,3 A) 999,9 A, ±(3 % + 5 Stellen) |
| Measuring Rate | Dreimal pro Sekunde |
| Peak Hold | ACV: 140,0 V, ±(3,0 % + 15 Stellen) 1.400 V, ±(3,0 % + 15 Stellen) A CA: 140,0 A, ±(3,5 % + 15 Stellen) 1.400 A, ±(3,5 % + 15 Stellen) |
| Power Factor | -1,00 bis 0,00 bis + 1,00, ±3° ±1 Stelle |
| Recording | Datenaufzeichnung über die METERLiNK-App |
| Resistance | 999,9 Ω, ±(1,0 % + 5 Stellen) 9,999 kΩ, ±(1,0 % + 3 Stellen) 99,99 kΩ, ±(1,0 % + 3 Stellen) |
| VFD | ACV: 99,99 V, 50–60 Hz ± (1 % + 5 Stellen) 999,9 V, 50–60 Hz ± (1 % + 5 Stellen) ACA: 99,99 A, 50–60 Hz ± (2 % + 5 Stellen) 999,9 A, 50–60 Hz ± (2 % + 5 Stellen) |
| Watts | DC: 9,999 kW (10 V, 5 A min), ±(3 % + 0,05 kW) 99,99 kW (10 V, 5 A min), ±(3 % + 0,5 kW) 999,9 kW (10 V, 5 A min), ±(3 % + 10 Stellen) A C: 9,999 kW (10 V, 5 A min), ±(3 % + 10 Stellen) 99,99 kW (10 V, 5 A min), ±(3 % + 10 Stellen) 999,9 kW (10 V, 5 A min), ±(3 % + 10 Stellen) |
| Kommunikation und Datenspeicher | |
|---|---|
| Bluetooth range max | 10 m (32 ft) |
| Stromversorgung | |
|---|---|
| Auto Power Off | Ca. 30 Minuten |
| Battery Life | 50 Stunden mit Alkalibatterien (Hintergrundbeleuchtung, Arbeitsleuchte und Bluetooth ausgeschaltet) |
| Power Requirements | 6 AAA-Alkalibatterien, 1,5 V |
| Allgemeine Angaben | |
|---|---|
| Dimensions [L x W x H] | 276 mm × 101 mm × 50 mm |
| Jaw Opening | 45 mm (1,77 Zoll) |
| Weight | Gesamtgewicht einschließlich Batterien: 0,65 kg (1,43 lb) |
| Worklights | Ja |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | UL, CE, FCC, IC, UKCA, CSAUS |
| Drop test | 1,2 m (4 ft) |
| EMC | FCC: 47 CFR Teil 15 Unterabschnitt B CE: EN IEC 61326-1:2021 EN IEC 61326-2-2:2021 EN 301 489-1 V2.2.3 (2019-11) EN 301 489-17 V3.2.4 (2020-09) RF: ETSI EN 300 328 V2.2.2 EN 62479:2010 EN 50663:2017 |
| Operating Temp and Humidity | 0 °C bis 10 °C (32 °F bis 50 °F) (nicht kondensierend) 10 °C bis 30 °C (50 °F bis 86 °F) (≤80 % rF) 30 °C bis 40 °C (86 °F bis 104 °F) (≤75 % rF) 40 °C bis 50 °C (104 °F bis 122 °F) (≤45 % rF) |
| Safety Category | CAT IV-600 V, CAT III-1.000 V |
| Safety Standards | IEC 61010-1:2010, IEC 61010-2-032:2012, IEC 61010-2-033:2012 |
| Shock and Vibration | Zufällige Vibration gemäß MIL‐PRF‐28800F Klasse 2 (5 Hz bis 55 Hz, maximal 3 G) |
| Storage temperature and relative humidity [RH] | -10 °C bis 50 °C (14 °F bis 122 °F) 0 bis 80 % rel. (Batterien nicht eingebaut) |
| Temperature Coefficient | 0,2 × (spezifizierte Genauigkeit)/°C, <18 °C, >28 °C |
| Warranty | Lebenslange eingeschränkte Gewährleistung www.flir.com/Testgarantie |
