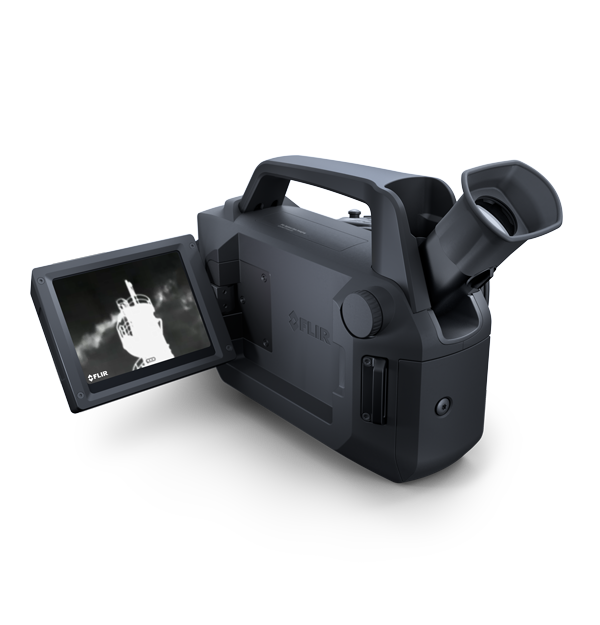

FLIR G304
Optische Gasdetektions-Kamera für Kohlenwasserstoffe
Product Variations
Die FLIR G304 ist eine innovative optische Gasdetektions-Kamera zur Erkennung von Fluorkohlenwasserstoff-, Kältemittel- und anderen industriellen Gaslecks in Produktionsanlagen und Chemiewerken. Kältemittelgase sind potenziell toxisch, umweltschädlich und unterliegen strengen Vorschriften. Mit dem tragbaren, berührungslosen G304 können Sie große Bereiche sicher und effizient scannen, ohne große Speicher- und Kühlvorgänge zu stören, herunterzufahren oder zu unterbrechen.
Der G304 verwendet den patentierten High-Sensitivity Mode (HSM) von FLIR, der Leckagen deutlicher hervorhebt und Ihnen ermöglicht, Tausende von Komponenten effizient zu scannen und Temperaturen von -40 °C bis 500 °C (-40 °F bis 932 °F) genau zu messen.
Integriertes WLAN und Bluetooth® ermöglichen es Ihnen, sich mit Smartphones oder Tablets zu verbinden und Bilder mühelos in der Cloud zu bearbeiten und zu speichern oder Dateien drahtlos mit dem enthaltenen Cloud-Dienst FLIR Ignite™ zu übertragen.
Dank des drehbaren 10,16 cm (4 Zoll) großen LCD-Touchscreens können Sie Ihr G304 bequem bedienen und mit ihm interagieren, sodass Sie Ziele aus jeder Richtung betrachten können.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | G304 14,5°: 320 × 240 (76.800 Pixel) G304 24°: 320 × 240 thermische Auflösung (76.800 Pixel) |
| Detector Pitch | 30 μm |
| Accuracy | ±1 °C (±1,8 °F) für Temperaturbereich 0 °C bis 100 °C (32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich >100 °C (>212 °F) |
| Spectral Range | 8,0 µm bis 8,6 µm |
| Bildgebung und optische Daten | |
|---|---|
| Adjustable Viewfinder | Integriertes, neigbares OLED-Display, 800 × 480 Pixel |
| Camera f_number | 1.59 |
| Color LCD | G304 14,5°: 4", 640 × 480 Pixel drehbar, Touchscreen LCD G304 24°: 4"; 640 × 480 Pixel |
| Color palettes | Arctic, White-Hot, Black-Hot, Iron, Lava, Rainbow, Rainbow HC |
| Detector Pitch | 30 μm |
| Detector Type | G304 14,5304 14.5°: Focal Plane Array (FPA), gekühlt QWIP G304 24°: Gekühlt, QWIP |
| Display Frame Rate | 60 Hz |
| Field of View | G304 14,5°: 14,5° × 10,8°, 23 mm (0,89 Zoll) G304 24°: 24° × 18° feste Linse |
| Focus | Automatisch und Manuell |
| Image Analysis | 10 Spots, 5 Felder mit Max/Min/Durchschnitt, 1 Linie (horizontal oder vertikal), Messkorrekturen |
| Image Modes | IR-Bild, visuelles Bild, High Sensitivity Mode (HSM), Rauschunterdrückungsfilter |
| IR Resolution | G304 14,5°: 320 × 240 (76.800 Pixel) G304 24°: 320 × 240 thermische Auflösung (76.800 Pixel) |
| Laser Spot | Ja |
| MPEG Video Recording | Ja |
| On Camera Display | G304 14,5304 14.5°: Breitbild-LCD × 800 480 Pixel, Tiltable 800 × 480 Pixel OLED-Sucher G304 24°: LCD-Widescreen-Display mit 640 × 480 Pixeln. Neigbarer OLED-Sucher mit 640 × 480 Pixeln |
| Radiometric IR Video | RTRR (.csq), Über UVC |
| Radiometric JPG | Ja |
| Sensor Cooling | Stirling Mikrokühler (FLIR MC-3) |
| Spectral Range | 8,0 µm bis 8,6 µm |
| Video Recording and Streaming | H.264 auf Speicherkarte |
| Zoom | 1 – 8× stufenloser ein- bis achtfacher Digitalzoom |
| Messung und Analyse | |
|---|---|
| Accuracy | ±1 °C (±1,8 °F) für Temperaturbereich 0 °C bis 100 °C (32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich >100 °C (>212 °F) |
| Area Box | 5 (Min./Max./Mtw.) |
| Delta T | Ja |
| Measurement Corrections | Reflektierte Temperatur, Entfernung, atmosphärischer Transmissionsgrad, Luftfeuchte, externe Optik |
| Profile | 1 Ereignisleiste (waage- oder senkrecht) |
| Recording | MultiREC-Aufzeichnung; Aufzeichnen mehrerer Dateien automatisch in anpassbarer Reihenfolge |
| Spot Meter | G304 14,5304 14.5°: 10 G304 24°: 10,0 |
| Temperature Range | -20 °C bis 250 °C (-4 °F bis 482 °F) -20 °C bis 50 °C (-4 °F bis 122 °F) 5 °C bis 100 °C (41 °F bis 212 °F) 50 °C bis 150 °C (122 °F bis 302 °F) 100 °C bis 200 °C (212 °F bis 482 °F) |
| Thermal Sensitivity | <15 mK bei 30 °C (86 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Communication Interfaces | USB 2.0, Bluetooth über Headset, Wi-Fi, HDMI |
| Image File Format | Standard-JPEG einschließlich Messdaten. Nur-Infrarot-Modus |
| Radio | Frequenz Betrieb: •Bluetooth + EDR: 2402–2480 MHz •WLAN 2,4 GHz: 2412–2462 MHz •WLAN 5 GHz: 5150–5250 MHz. Bitte beachten, dass das Frequenzband 5150–5250 MHz nur für die Anwendung im Innenbereich geeignet ist. Siehe nationale Vorschriften. HF-Ausgang (EIRP) • Bluetooth + EDR: <10 dBm •WLAN: <17 dBm Antenne •Integrierte PIFA-Antenne (Gewinn: maximal 2,6 dBi) |
| Storage Media | Herausnehmbare SD-Karte |
| Video Out | HDMI, DVI |
| Allgemeine Angaben | |
|---|---|
| Annotations | Ton: 60 Sekunden mit Bluetooth für Standbilder und Videos Text: Text aus Auswahlliste oder über Touchscreen-Tastatur Bildskizze: Ja, nur bei Infrarot |
| Cloud Services | Über WLAN; FLIR Ignite für direktes, sicheres Hochladen, Organisieren, Speichern und Weitergeben von Bildern (erforderliche Firmware erhältlich) |
| FLIR Inspection Route | In der Kamera aktiviert |
| GPS [removable] | Positionsdaten werden vom integrierten GPS jedem Einzelbild und ersten Bild automatisch hinzugefügt. |
| Laser Pointer | Klasse 2 |
| Package Includes | Infrarotkamera mit Objektiv, Akku (2 Stück), Akkuladegerät, Netzteil mit Mehrfachsteckern, Handgelenktrageband, Trageriemen, Objektivdeckel, Objektivdeckelriemen, Speicherkarte, HDMI-HDMI-Kabel, USB-Kabel, Schraubendreher TX20, Drehknopf (optionale Schraube für hintere Abdeckung), gedruckte Dokumentation und Hartschalenkoffer |
| Packaging Size | 400 × 190 × 510 mm (15,7 × 7,5 × 20,1 Zoll) |
| Size [L x W x H ] w Lens | 251,6 mm × 164,5 mm × 170,9 mm (9,9 Zoll × 6,48 Zoll × 6,73 Zoll) |
| Weight [incl lens & batteries] | 3 kg |
| Benutzeroberfläche | |
|---|---|
| Languages | 21 |
| Stromversorgung | |
|---|---|
| Battery operating time | >2,5 Stunden bei 25 °C (68 °F) und typischer Nutzung |
| Battery Type | Wiederaufladbarer Li-Ionen-Akku; 7,4 V, wird in der Kamera oder in einem separaten 2-Schacht-Ladegerät aufgeladen |
| Charging Time | 2,5 Stunden bis 95 % Kapazität, Ladestatus wird von LEDs angezeigt |
| Start Up Time | Typischerweise 7 Min. bei 25 °C (77 °F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/EU ROT: EMV 2014/53/EU : ETSI EN 301 489-1 (Radio), ETSI EN 301 489-17, EN 55032 (Emission), EN 55035 (Immunität), EN 61000-4-8 Stufe 5 (Magnetfeld), EN 61000-6-2, Störfestigkeit Industrieumgebung, FCC 47 CFR Teil 15 B, Klasse B (Emission), ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
| Shock and Vibration | Schock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6) |
| Storage Temperature Range | -30 °C bis 60 °C, (-22 °F bis 140 °F) |
