FLIR G306
Optische Gasdetektions-Kameras für Schwefelhexafluorid (SF₆)
Product Variations

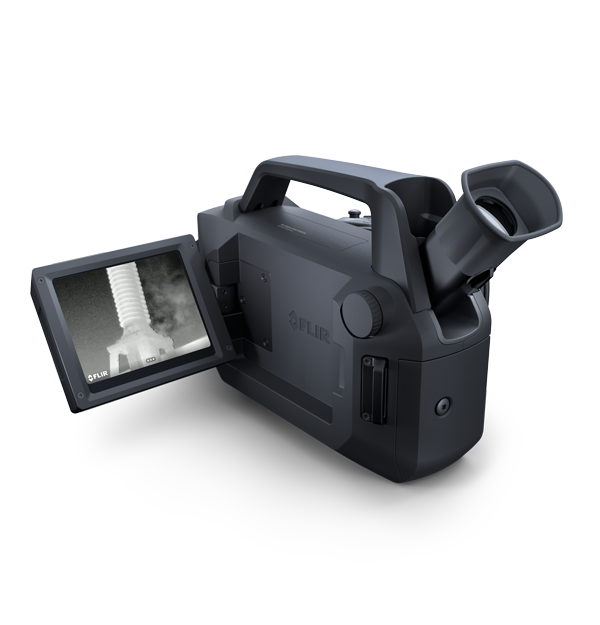

Die FLIR G306 ist eine innovative optische Gasdetektions-Kamera zur Visualisierung von Schwefelhexafluorid (SF₆), Ammoniak (NH₃), Ethylen (C₂H₄) und anderen industriellen Gaslecks in unterschiedlichen Umgebungen. SF₆ ist ein Treibhausgas, dessen Erderwärmungspotenzial über einen Zeitraum von 100 Jahren mehr als 23.000-mal höher ist als das von CO₂. SF₆ wird in der Elektroindustrie meist als Isolator und Abschreckmedium für gasisolierte Umspannwerke und Leistungsschalter eingesetzt. Mit dem tragbaren, berührungslosen G306 können Sie Umspannstationen sicher und effizient auf gefährliche und umweltschädliche Gaslecks untersuchen, ohne die Stromversorgung zu beeinträchtigen oder den industriellen Betrieb zu unterbrechen.
Der FLIR G306 misst präzise Temperaturen von -40 °C bis 500 °C (-40 °F bis 932 F°) und der patentierte High-Sensitivity Mode (HSM) von FLIR macht (SF₆) und andere industrielle Gaslecks deutlicher hervor und ermöglicht Ihnen, Tausende von Komponenten effizient zu scannen.
Integriertes WLAN und Bluetooth® ermöglichen es Ihnen, sich mit Smartphones oder Tablets zu verbinden und Bilder mühelos in der Cloud zu bearbeiten und zu speichern oder Dateien drahtlos mit dem mitgelieferten Cloud-Dienst FLIR Ignite™ zu übertragen.
Dank des drehbaren 10,16 cm (4 Zoll) großen LCD-Touchscreens können Sie Ihre G306 bequem bedienen und mit ihr interagieren, wodurch Sie Ziele aus jeder Richtung betrachten können.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 320 × 240 Pixel (76.800 Pixel) |
| Detector Pitch | G306 14,5°: 30 µm G306 24°: 30 μm |
| Accuracy | G306 14,5306 14.5°: ±1 °C (±1,8 °F) für Temperaturbereich (0 °C bis 100 °C, 32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich (>100 °C, >212 °F) G306 24°: ±1 °C (±1,8 °F) für Temperaturbereich 0 °C bis 100 °C (32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich >100 °C (>212 °F) |
| Spectral Range | 10,3 µm bis 10,7 µm |
| Bildgebung und optische Daten | |
|---|---|
| Adjustable Viewfinder | Integriertes, neigbares OLED-Display, 800 × 480 Pixel |
| Camera f_number | 1.59 |
| Color LCD | ×Drehbarer 4-Zoll-LCD-Touchscreen mit 640 480 Pixeln |
| Color palettes | G306 14,5306 14.5°: Eisen, Grau, Regenbogen, Arktis, Lava, Rainbow HC G306 24°: Arctic, White-Hot, Black-Hot, Iron, Lava, Rainbow, Rainbow HC |
| Detector Pitch | G306 14,5°: 30 µm G306 24°: 30 μm |
| Detector Type | G306 14,5306 14.5°: Fokalebene Anordnung, gekühlt QWIP G306 24°: Focal Plane Array (FPA), gekühlter Quantentopf-Infrarot-Fotodetektor (QWIP) |
| Display Frame Rate | 60 Hz |
| Field of View | G306 14,5306 14.5°: 14.5° × 10.8° G306 24°: 24° × 18° (23 mm) |
| Focus | Manuell oder automatisch |
| Image Analysis | 10 Spots, 5 Felder mit Max/Min/Durchschnitt, 1 Linie (horizontal oder vertikal), Messkorrekturen |
| Image Modes | G306 14,5306 14.5°: IR-Bild, visuelles Bild, Hochempfindlichkeitsmodus (HSM) G306 24°: IR-Bild, visuelles Bild, High Sensitivity Mode (HSM), Rauschunterdrückungsfilter |
| IR Resolution | 320 × 240 Pixel (76.800 Pixel) |
| Laser Spot | Ja |
| MPEG Video Recording | Ja |
| Radiometric IR Video | RTRR (.csq), Über UVC |
| Radiometric JPG | Ja |
| Sensor Cooling | Stirling Mikrokühler (FLIR MC-3) |
| Spectral Range | 10,3 µm bis 10,7 µm |
| Video Recording and Streaming | G306 14,5306 14.5°: Nicht radiometrisches Echtzeitstreaming: RTP/MPEG4 G306 24°: H.264 auf Speicherkarte |
| Visual Image | 3,2 MP von integrierter visueller Kamera |
| Zoom | G306 14,5°: 1-8x kontinuierlicher digitaler Zoom G306 24°: 1 – 8× kontinuierlicher digitaler Zoom |
| Messung und Analyse | |
|---|---|
| Accuracy | G306 14,5306 14.5°: ±1 °C (±1,8 °F) für Temperaturbereich (0 °C bis 100 °C, 32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich (>100 °C, >212 °F) G306 24°: ±1 °C (±1,8 °F) für Temperaturbereich 0 °C bis 100 °C (32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich >100 °C (>212 °F) |
| Area Box | 5 (Min./Max./Mtw.) |
| Delta T | Ja |
| Gas Sensitivity | SF₆: <0,3 ppm x m (ΔT = 10 °C, Abstand = 1 m) |
| Measurement Corrections | Reflektierte Temperatur, Entfernung, atmosphärischer Transmissionsgrad, Luftfeuchte, externe Optik |
| Profile | 1 Ereignisleiste (waage- oder senkrecht) |
| Recording | MultiREC-Aufzeichnung; Aufzeichnen mehrerer Dateien automatisch in anpassbarer Reihenfolge |
| Spot Meter | 10 |
| Temperature Range | -40 °C bis 500 °C (-40 °F bis 932 °F) Verfügbare Unterbereiche: -40 °C bis 50 °C (-40 °F bis 122 °F) -20 °C bis 120 °C (-4 °F bis 248 °F) 80 °C bis 250 °C (176 °F bis 482 °F) 150 °C bis 350 °C (302 °F bis 662 °F) 250 °C bis 500 °C (482 °F bis 932 °F) |
| Thermal Sensitivity | <15 mK bei 30 °C (86 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Communication Interfaces | USB 2.0, Bluetooth über Headset, Wi-Fi, HDMI |
| Image File Format | Standard-JPEG einschließlich Messdaten. Nur-Infrarot-Modus |
| Radio | Frequenz Betrieb: •Bluetooth + EDR: 2402–2480 MHz •WLAN 2,4 GHz: 2412–2462 MHz •WLAN 5 GHz: 5150–5250 MHz. Bitte beachten, dass das Frequenzband 5150–5250 MHz nur für die Anwendung im Innenbereich geeignet ist. Siehe nationale Vorschriften. HF-Ausgang (EIRP) • Bluetooth + EDR: <10 dBm •WLAN: <17 dBm Antenne •Integrierte PIFA-Antenne (Gewinn: maximal 2,6 dBi) |
| Storage Media | Herausnehmbare SD-Karte |
| Video Out | HDMI, DVI |
| Allgemeine Angaben | |
|---|---|
| Annotations | Ton: 60 Sekunden mit Bluetooth für Standbilder und Videos Text: Text aus Auswahlliste oder über Touchscreen-Tastatur Bildskizze: Ja, nur bei Infrarot |
| Cloud Services | Über WLAN; FLIR Ignite für direktes, sicheres Hochladen, Organisieren, Speichern und Weitergeben von Bildern (erforderliche Firmware erhältlich) |
| FLIR Inspection Route | In der Kamera aktiviert |
| GPS [removable] | Positionsdaten werden vom integrierten GPS jedem Einzelbild und ersten Bild automatisch hinzugefügt. |
| Laser Pointer | Klasse 2 |
| Package Includes | Infrarotkamera mit Objektiv, Akku (2 Stück), Akkuladegerät, Netzteil mit Mehrfachsteckern, Handgelenktrageband, Trageriemen, Objektivdeckel, Objektivdeckelriemen, Speicherkarte, HDMI-HDMI-Kabel, USB-Kabel, Schraubendreher TX20, Drehknopf (optionale Schraube für hintere Abdeckung), gedruckte Dokumentation und Hartschalenkoffer |
| Packaging Size | G306 14,5°: 400 × 190 × 510 mm (15,7 × 7,5 × 20,1 Zoll) G306 24°: 400 × 190 × 510 mm (15,7 × 7,5 × 20,1 Zoll) |
| Size [L x W x H ] w Lens | 251,6 mm × 164,5 mm × 170,9 mm (9,9 Zoll × 6,48 Zoll × 6,73 Zoll) |
| Weight [incl lens & batteries] | 3 kg |
| Benutzeroberfläche | |
|---|---|
| Languages | 21 |
| Stromversorgung | |
|---|---|
| Battery operating time | >2,5 Stunden bei 25 °C (68 °F) und typischer Nutzung |
| Battery Type | Wiederaufladbarer Li-Ionen-Akku; 7,4 V, wird in der Kamera oder in einem separaten 2-Schacht-Ladegerät aufgeladen |
| Charging Time | 2,5 Stunden bis 95 % Kapazität, Ladestatus wird von LEDs angezeigt |
| Start Up Time | Typischerweise 7 Min. bei 25 °C (77 °F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/EU ROT: EMV 2014/53/EU : ETSI EN 301 489-1 (Radio), ETSI EN 301 489-17, EN 55032 (Emission), EN 55035 (Immunität), EN 61000-4-8 Stufe 5 (Magnetfeld), EN 61000-6-2, Störfestigkeit Industrieumgebung, FCC 47 CFR Teil 15 B, Klasse B (Emission), ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Mounting | G306 14,5306 14.5°: UNC 1/4"-20 G306 24°: UNC ¼"-20 |
| Operating Temperature Range | G306 14,5306 14.5°: –20°C bis 40°C (–4°F bis 104°F) G306 24°: -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
| Shock and Vibration | Schock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6) |
| Storage Temperature Range | G306 14,5306 14.5°: –30°C bis 60°C (–22°F bis 140°F) G306 24°: -30 °C bis 60 °C, (-22 °F bis 140 °F) |
