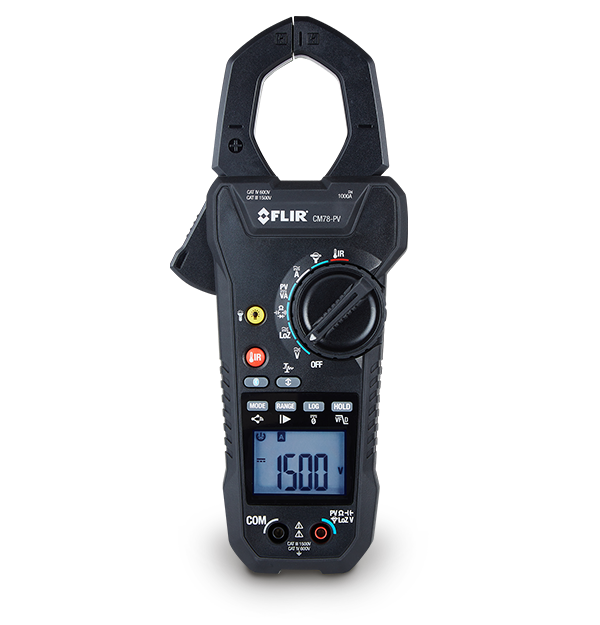

Das FLIR CM78-PV ist für elektrische Inspektionen im gewerblichen und industriellen Bereich ausgelegt. Es unterstützt Gleichstrommessungen von Photovoltaik-Anlagen (PV) bis zu 1.500 V mit Messleitungen und kann bis zu 1.000 A Gleich- oder Wechselstrom über die Klemmbacke für Gleichstrommessungen verarbeiten. Das Gerät ist mit Funktionen wie Einschaltstrom, Frequenzumrichterbetrieb, Echt-Effektivwert und Niederohm-Modus ausgestattet, um fortgeschrittene elektrische Prüf- und Messanforderungen zu erfüllen. Das eingebaute berührungslose Infrarot-Thermometer hilft bei der Fehlersuche an Schalttafeln, Leitungen und Motoren und ermöglicht die Diagnose und Bestätigung von Problemen durch Kontaktmessungen oder durch die Erfassung intermittierender Fehler mit seiner Datenlogger-Funktion.
Darüber hinaus ermöglicht die Bluetooth®-Technologie FLIR METERLiNK eine drahtlose Verbindung zur METERLiNK®-App auf Mobilgeräten, was die sofortige Dokumentation, Berichterstellung und Weitergabe von Ergebnissen aus dem Feld erleichtert.
Specifications
| Highlighted | |
|---|---|
| Display Counts | 6.000 |
| AC_DC Amps | 1000 V / Messgenauigkeit ±2,0 % |
| Connectivity | Bluetooth BLE |
| Safety Category | IEC 61010-1 KATZE IV-600 V, KATZE III-1500 V |
| Messung und Analyse | |
|---|---|
| AC Voltage | 1000 V / Messgenauigkeit ±1,0 % |
| AC_DC Amps | 1000 V / Messgenauigkeit ±2,0 % |
| AC_DC LoZ V | AC: 1000 V / Messgenauigkeit ±1,5 % DC: 1500 V / Messgenauigkeit ±1,5 % |
| Capacitance | 6000 µF / Messgenauigkeit ±3,0 % |
| Category Rating | CAT IV-600 V, CAT III-1500 V |
| Continuity check threshold | <50 Ω Signalton an, >150 Ω Signalton aus |
| DC Voltage | 1500 V / Messgenauigkeit ±1,0 % |
| Diode Test | < 3,0 V / ±1,5 % |
| Display Counts | 6.000 |
| Flex Clamp Range | 3000 A / ±3.0 % |
| Flex Input AC A | Bereich 3000 A / Messgenauigkeit ±3,0 % |
| Frequency Counter | 60 kHz / ±1,0 % |
| Inrush AC Current | Bereich 1000 A / Messgenauigkeit ±3,0 % |
| Measuring Rate | 3 Messungen pro Sekunde |
| PV DC Power | Bereich 1500 kVA / Messgenauigkeit ±2,0 % |
| PV DC Voltage | Bereich 1500 V / Messgenauigkeit ±2,0 % |
| Resistance | 60 MΩ / Messgenauigkeit ±1,0 % |
| Temperature | −10°C bis 30°C (14°F bis 86°F), < 85 % RH 30°C bis 40°C (86°F bis 104°F), < 75 % RH 40°C bis 50°C (104°F bis 122°F), < 45 % RH |
| True RMS | Ja |
| VFD AC Current | Bereich 1000 A / Messgenauigkeit ±5,0 % |
| VFD AC Voltage | 1000 V AC / ±2,0 % bei 45–65 Hz |
| Kommunikation und Datenspeicher | |
|---|---|
| Bluetooth range max | 10 m (32 Fuß) |
| Connectivity | Bluetooth BLE |
| Data Storage | Konfigurierbares Intervall: 1 Sekunde |
| Memory | Messwerte pro Speicherplatz: 999 pro Datei |
| Stromversorgung | |
|---|---|
| Auto Power Off | Nach etwa 25 Minuten Inaktivität |
| Battery | 6 × AAA-Alkali-Batterien |
| Battery Life | Ca. 50 Stunden, mit Alkalibatterien |
| Allgemeine Angaben | |
|---|---|
| Size [L x W x H] | 257 × 110 × 50 mm (10,2 × 4,3 × 2 Zoll) |
| Weight | 630 g (1,39 Pfund) |
| Worklights | 2 × weiße LEDs |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | ETL, CE, FCC, FDA, RCM |
| EMC | EN61326-1, EN61326-2-2, EN300328 |
| Operating Ambient Temperature and Relative Humidity [RH] | −10°C bis +30°C (14°F bis +86°F), < 85 % RH 30°C bis 40°C (86°F bis 104°F), < 75 % RH 40°C bis 50°C (104°F bis 122°F), < 45 % RH |
| Safety Category | IEC 61010-1 KATZE IV-600 V, KATZE III-1500 V |
| Storage temperature and relative humidity [RH] | −20°C bis +60°C (−4°F bis +140°F), 0 bis 80 % RH (ohne Batterien) |
| Temperature Coefficient | 0,2 × (spezifizierte Messgenauigkeit) / °C, < 18°C (64,4°F), > 28°C (82,4°F) |
| Warranty | Lebenslange eingeschränkte Gewährleistung www.flir.com/testgarantie |
| Zubehör | |
|---|---|
| Accessories In the Box | Tragetasche CAT III-1500 V doppelt geformte Messleitungen CAT III-1500 V MC4 PV Stecker (TA89) 6 AAA (LR03) Batterien Benutzerhandbuch |
