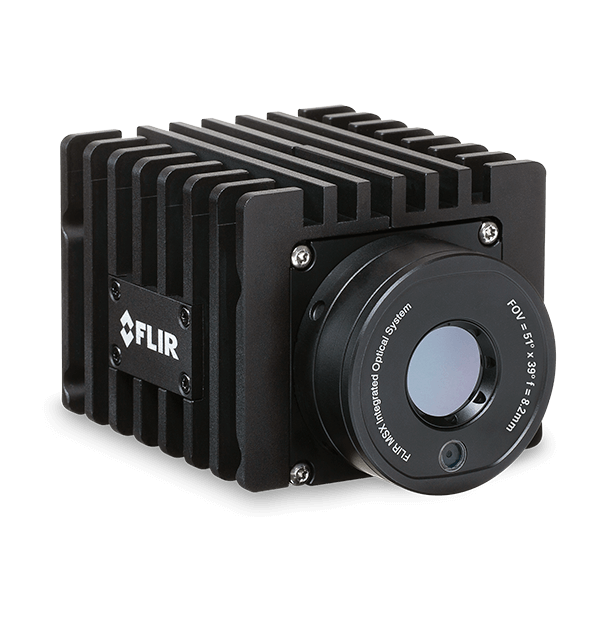

Découvrir commentFLIR A50/A70 Bild-Streaming
Fest installierte Wärmebildkamera
Product Variations
Die FLIR A50- und A70-Wärmebild-Streaming-Kameras sind die richtige Wahl für Anwender, die Funktionen zur Kamerasteuerung und zum Bild-Streaming über Ethernet sowie die Flexibilität zur Durchführung von Analysen und zur Erfassung von Rohdaten zu thermischen Merkmalen mithilfe bevorzugter Softwareanwendungen wünschen. Mit Optionen für WLAN, eine integrierte Kamera für den sichtbaren Bereich, Streaming von radiometrischen Bildern in komprimierter Form und ONVIF S-Kompatibilität (nur in der fortgeschrittenen Version) optimieren diese kleinen und leichten, automatischen Festfokuskameras die Prozesssteuerung und die Qualitätssicherung, um die Ausbeuten, die Produktqualität und die Durchlaufzeit zu verbessern und dabei die Kosten zu senken.
Eine kostengünstige Automatisierungslösung mit Kamerasteuerung, Bildstreaming und vereinfachter Integration.
Schneller Zugriff auf die thermischen Kenndaten mit einer Auflösung von bis zu 640 × 480 (307.200 Pixel) und einer Genauigkeit von ±2 °C, so dass der Anwender die Produktionseinstellungen und die Produktqualität optimieren kann.
Kompatibel mit GigE Vision und GenlCam zur Kamerasteuerung und für Bild- und Video-Streaming im Infrarot- und im sichtbaren Bereich über Ethernet in maschinelle Bildverarbeitungsanwendungen von Drittanbietern.

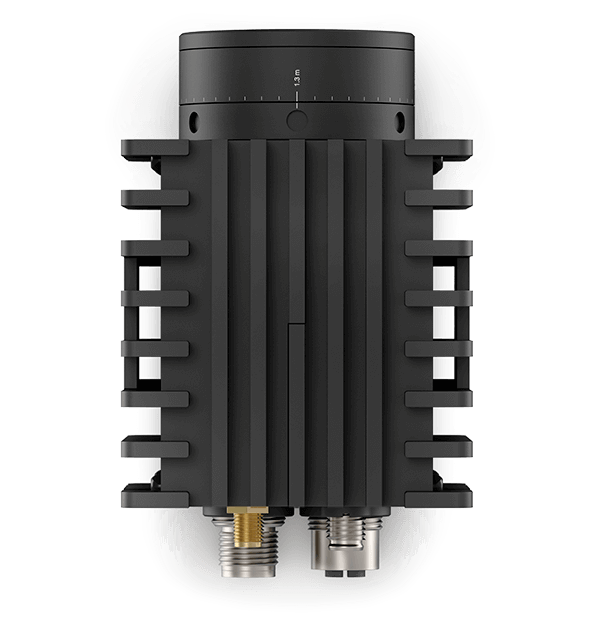

Die leichte, IP66-zertifizierte Kamera mit M8/12-Anschlüssen lässt sich an jeder beliebigen Stelle mit mehreren Montageoptionen installieren.
Specifications
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Inputs | 2x optoisoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital Output Purpose | Programmatisch eingestellt; Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | Standard: GVSP-Videostreaming - unkomprimiert; GVSP-Radiostreaming - Temperatur linear und FLIR-Radiometrisch Fortschritt: RTSP-Video-Streaming – H.264/MPEG4/MJPEG; RTSP-Radio-Streaming – komprimiertes JPEG-LS, FLIR-Radiometrie; GVSP-Video-Streaming – unkomprimiert; GVSP-Radio-Streaming – Temperatur linear und FLIR-Radiometrie |
| Ethernet Interface | Kabelgebunden, WLAN (optional) |

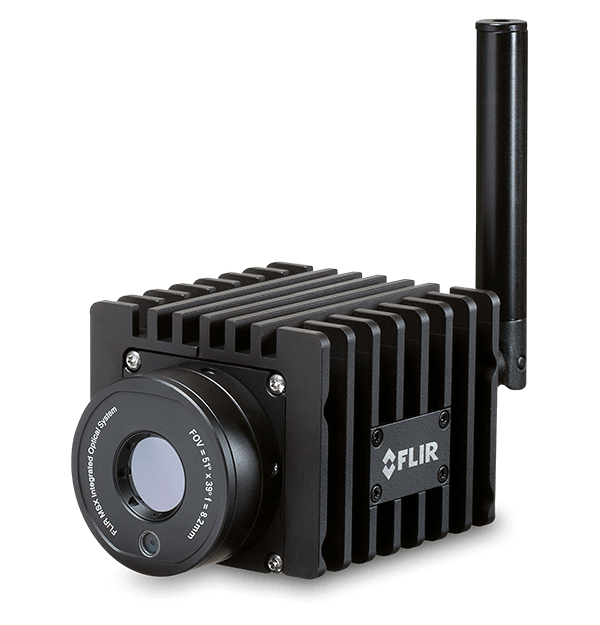

| WiFi | Optionale Funktion, die separat erworben werden kann. RP-SMA, Buchse |
| EMC | • ETSI EN 301 489-1 (Funk)• ETSI EN 301 489-17 (Funk)• EN 61000-4-8 (Magnetfeld)• FCC 47 CFR Teil 15 Klasse B (Emission US)• ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen)• EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| f number | 1.4 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | <35 mK |
| Accuracy | ±2°C (±3,6°F) oder ±2 % des Anzeigewerts bei einer Umgebungstemperatur von 15°C bis 35°C (59°F bis 95°F) und einer Objekttemperatur über 0°C (32°F) |
| Alarm Functions | n. z. |
| Alarm Output | n. z. |
| Kommunikation und Datenspeicher | |
|---|---|
| Digital input purpose | NUC; NUC deaktivieren; Bild-TAG (Start, Stopp, Allgemein); Bildflusssteuerung (gemäß SFNC 2.3): • Einzelrahmen (auf Trigg) • Multiframe (auf Trigg) • Kontinuierlich |
| Digital Inputs | 2x optoisoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital I_O isolation voltage | 500 V eff. |
| Digital Output Purpose | Programmatisch eingestellt; Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | Standard: GVSP-Videostreaming - unkomprimiert; GVSP-Radiostreaming - Temperatur linear und FLIR-Radiometrisch Fortschritt: RTSP-Video-Streaming – H.264/MPEG4/MJPEG; RTSP-Radio-Streaming – komprimiertes JPEG-LS, FLIR-Radiometrie; GVSP-Video-Streaming – unkomprimiert; GVSP-Radio-Streaming – Temperatur linear und FLIR-Radiometrie |

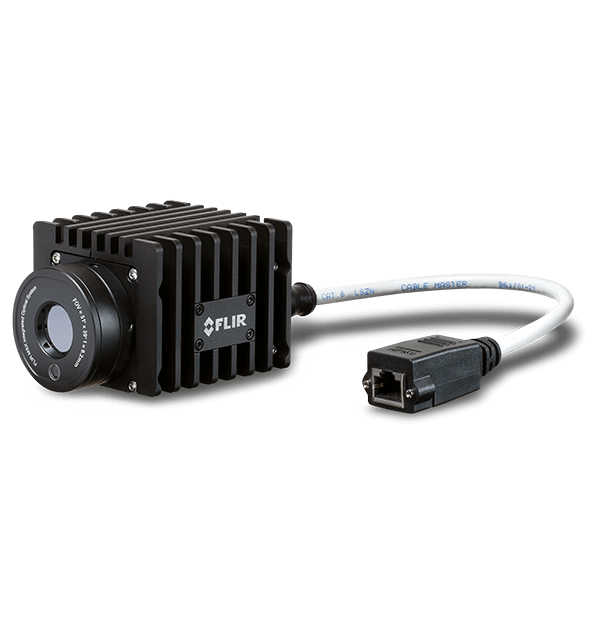

| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet Communication | • GigE Vision Ver. 1.2 • Client API GenICam-konform • TCP/IP Socket-basiertes FLIR geschützt |
| Ethernet Connector Type | M12, 8-polig, X-codiert, Buchse; RP-SMA, Buchse |
| Ethernet Interface | Kabelgebunden, WLAN (optional) |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernet Protocols | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbit/s |
| Image Storage | n. z. |
| Multicast | Ja |
| ONVIF Profile S Compliant | Standard: Keine Erweitert: Ja |
| RS_232 | M8-Stecker, A-codiert |
| Serial Communication | Schwenk- und Neigesteuerung. Pelco D Standard HW Schnittstelle: Ausschließlich über RS232 und RS485 |
| WiFi | Optionale Funktion, die separat erworben werden kann. RP-SMA, Buchse |
| Bildgebung und optische Daten | |
|---|---|
| Contrast Enhancement | FSX® / Histogramm-Entzerrung (nur IR) |
| Detector Pitch | A50: 17 µm A70: 12 µm |
| f number | 1.4 |

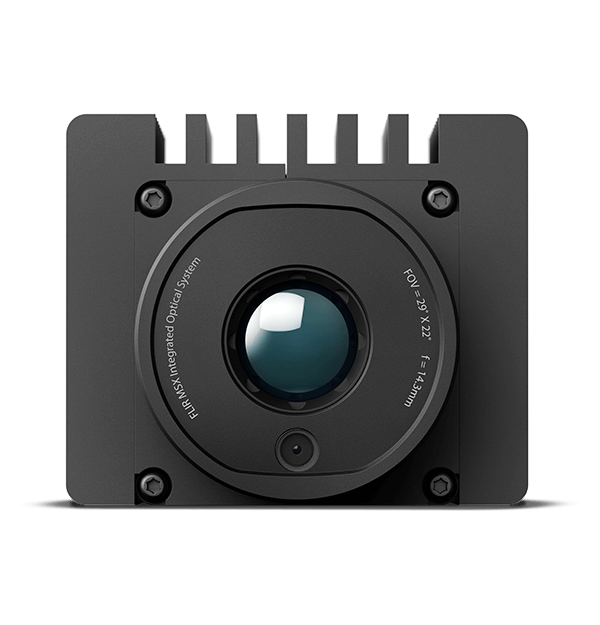

| Field of view [FOV] | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Focal Length | 29°: 14,3 mm (0,56 Zoll) 51°: 8,2 mm (0,32 Zoll) 95°: 4,1 mm (0,16 Zoll) |
| Focal Plane Array [FPA] | Ungekühlt, Mikrobolometer |
| Focus | Fixiert, einstellbar mit mitgeliefertem Werkzeug |
| Image Fequency | |
| Image Frequency | 30 Hz |
| IR Resolution | A50: 464 × 348 A70: 640 × 480 |
| Minimum Focus Distance | 29°: 0,25 m (0,82 ft) 51°: 0,2 m (0,66 ft) 95°: 0,1 m (0,33 ft) |
| MSX | Ja, in der visuellen Kameraoption enthalten |
| Overlay | Ohne |
| Radiometric IR video streaming | Standard: GigE Vision Advanced: GigE-Vision und RTSP |
| Readout | Keine Messwertanzeigen, nur gestreamtes Video |
| Spectral Range | 7,5–14 µm |
| Streaming Resolutions | A50 Standard: GVSP-Videostreaming: 640 × 480 Pixel GVSP-Radiostreaming: 464 × 348 Pixel A50 Fortschrittlich: RTSP-Videostreaming, Quelle 0: 640 × 480 Pixel RTSP-Videostreaming, Quelle 1: 1280 × 960 Pixel RTSP-Radiostreaming: 464 × 348 Pixel GVSP-Videostreaming: 640 × 480 Pixel GVSP-Radiostreaming: 464 × 348 Pixel A70 Standard: GVSP-Videostreaming: 640 × 480 Pixel GVSP-Radiostreaming: 640 × 480 Pixel A70 Fortschrittlich: RTSP-Videostreaming, Quelle 0: 640 × 480 Pixel RTSP-Videostreaming, Quelle 1: 1280 × 960 Pixel RTSP-Radiostreaming: 640 × 480 Pixel GVSP-Videostreaming: 640 × 480 Pixel GVSP-Radiostreaming: 640 × 480 Pixel |
| Thermal Sensitivity_NETD | <35 mK |
| Video Streaming | Standard: GVSP (GigE Vision) Protokoll Fortgeschritten: RTSP- oder GVSP (GigE Vision)-Protokolle |
| Visible Camera | Optionales Zubehör |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2°C (±3,6°F) oder ±2 % des Anzeigewerts bei einer Umgebungstemperatur von 15°C bis 35°C (59°F bis 95°F) und einer Objekttemperatur über 0°C (32°F) |
| Alarm Functions | n. z. |
| Alarm Output | n. z. |
| Atmospheric transmission correction | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Automatic hot and cold detection | n. z. |
| Measurement Corrections | n. z. |
| Measurement Presets | n. z. |
| Measurement Tools | n. z. |
| Object Temperature Range | A50: –20 bis 175°C (–4 bis 347°F) 175 bis 1000°C (347 bis 1832°F) A70: –20 bis 175°C (–4 bis 347°F) –20 bis 250°C (–4 bis 482°F) 175 bis 1000°C (347 bis 1832°F) |
| Allgemeine Angaben | |
|---|---|
| Base Mounting | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Housing material | Aluminium |
| Size [L x W x H] | 107 × 67 × 57 mm |
| Weight | 519 g ohne untere Kühlplatte |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Corrosion | • ISO 12.944 C4 G oder H• EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (Funk)• ETSI EN 301 489-17 (Funk)• EN 61000-4-8 (Magnetfeld)• FCC 47 CFR Teil 15 Klasse B (Emission US)• ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen)• EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| Encapsulation | IEC 60529 und IP66 |
| Humidity [operating and storage] | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C (77–104°F) 2 ZyklenEN60068-2-38 |
| Operating Temperature Range | -20 °C bis 50 °C (-4 °F bis 122 °F), untere Kühlplatte wird bei Temperaturen über 40 °C (104°F) benötigt. Maximaler interner Temperatursensor: 70°C (158°F) |
| Radio Spectrum | • FCC 47 CFR Teil 15 Klasse C (2,4 GHz Band US)• FCC 47 CFR Teil 15 Klasse E (5 GHz Band US)• RSS-247 (2,4 GHz und 5 GHz Band Kanada)• ETSI EN 300 328 V2.1.1 (2,4 GHz Band EU)• ETSI EN 301 893 V2.1.1 (5 GHz Band EU) |
| Shock | IEC 60068-2-27, 25 g |
| Tripod Mounting | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Vibration | • IEC 60068-2-6, 0,15 mm bei 10–58 Hz und 2 g bei 58–500 Hz, sinusförmig• IEC 61373 Kat. 1 (Bahnanwendungen) |
| Stromversorgung | |
|---|---|
| External Power Operation | 24/48 V DC, max. 8 W |
| External Voltage | Zulässiger Bereich 18–56 V DC |
| Power Connection | M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Power Consumption | • 7,5 W bei 24 V DC typisch• 7,8 W bei 48 V DC typisch• 8,1 W bei 48 V PoE typisch |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
