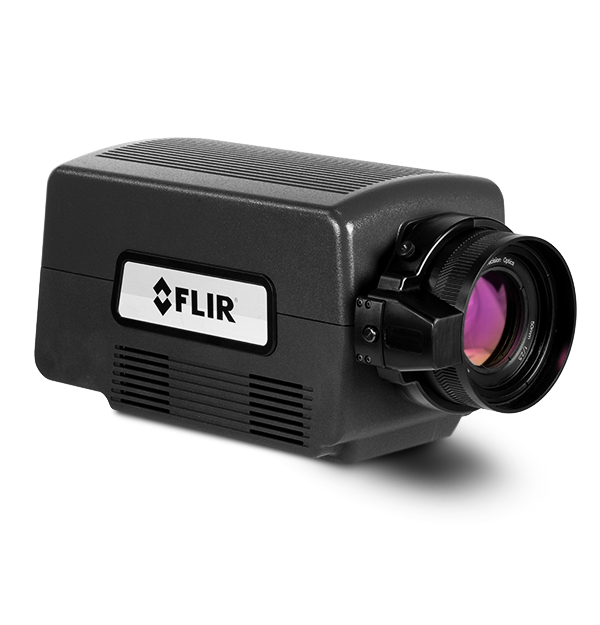

FLIR A8580 MWIR
Kompakte-HD-Wärmebildkamera
Product Variations
FLIR A8580 MWIR-Kameras liefern scharfe Bilder, genaue Temperaturmessung und optimierte Analysefunktionen für Anwendungen in den Bereichen Industrie, Militär sowie fertigungsspezifische Forschung und Entwicklung. Der 1,3-MP-Detektor produziert hochauflösende Wärmebilder, während es die verschiedenen Objektive mit manuellem und fernsteuerbarem Fokus den Benutzern ermöglichen, die Anzahl der Messpixel auf ihrem Ziel zu maximieren. Die einfache Konnektivität über ein einziges Gigabit-Ethernet- oder CoaXPress-Kabel ermöglicht eine vollständige Kamerasteuerung sowie Datenerfassung in der FLIR Research Studio Software. Damit können die Benutzer Daten schneller als je zuvor analysieren und nachvollziehen.
Funktionsreich und benutzerfreundlich
Bietet Fernauslösung, Synchronisierungsfunktionen und Kompatibilität mit vielen verschiedenen Objektiven mit manuellem und fernsteuerbarem Fokus einschließlich Mikroskop-Objektiven
HD-Auflösung, präzises Scharfstellen und ein integriertes Filterrad zum schnellen Wechsel auf hohe Temperaturbereiche helfen Ihnen bei der Erfassung genauer, aussagekräftiger Temperaturdaten
Der einfache Arbeitsablauf Verbinden–Anzeigen–Aufzeichnen–Analysieren von FLIR Research Studio hilft ihnen, Daten schnell zu erfassen und zu analysieren und einfach mit Ihrem Team zusammenzuarbeiten
Specifications
| Highlighted | |
|---|---|
| Resolution | 1280 × 1024 |
| Detector Pitch | 12 µm |
| Spectral Range | A8580 InSb, A8582 InSb: 1,5 – 5,0 µm A8581 InSb, A8583 InSb: 3,0 – 5,0 µm |
| Detector Type | FLIR Indium-Antimonid (InSb) |
| Camera f_number | A8580 InSb, A8581 InSb: f/2.5 A8582 InSb, A8583 InSb: f/4 |
| Dynamic Range | 14 Bit |
| NETD | A8580 InSb, A8582 InSb: ≤40 mK (≤30 mK typisch) A8581 InSb, A8583 InSb: ≤30 mK (≤25 mK typisch) |
| Frame Rate [Full Window] | Programmierbar, 0,0015 Hz bis ~45 Hz (GigE), 60 Hz (CXP) |
| Max Frame Rate | Programmierbar, bis zu ~45 Hz (GigE), 60 Hz (CXP), Vollbildformat |
| Standard Temperature Range | A8580 InSb: -20 °C bis 300 °C (-4 °F bis 572 °F) A8581 InSb, A8583 InSb: -20°C bis 350°C (-4°F bis 662°F), -10°C bis 350°C (14°F bis 662°F) für Mikroskoplinsen A8582 InSb: -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Optional Temperature Range | 45°C bis 600°C (ND1), 250°C bis 2000°C (ND2), 500°C bis 3000°C (ND3) |
| Filtering | Internal 4-position motorized filter wheel; factory installed filters |
| Focus | A8580 InSb, A8582 InSb: Motorisiert (kompatibel mit manuellen Linsen, keine motorisierten BB-Linsen verfügbar) A8581 InSb, A8583 InSb: Motorgetrieben (kompatibel mit manuellen Objektiven) |
| Bildgebung und optische Daten | |
|---|---|
| AGC | Manuell, linear, Plateauausgleich, DDE |
| Ambient Drift Compensation | Ja, mit werkseitiger Kalibrierung |
| Available Lenses | A8580 InSb, A8582 InSb: Manuell (Breitband): 25 mm, 50 mm, 100 mm Motorisiert: TBA A8581 InSb, A8583 InSb: Manuell oder Motorgetrieben: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Camera f_number | A8580 InSb, A8581 InSb: f/2.5 A8582 InSb, A8583 InSb: f/4 |
| Close_up Lenses_Microscopes | A8580 InSb, A8582 InSb: NA A8581 InSb, A8583 InSb: 1x (12 µm/Pixel) oder 3x (4 µm/Pixel) |
| Detector Pitch | 12 µm |
| Detector Type | FLIR Indium-Antimonid (InSb) |
| Digital Data Protocol | Gigabit Ethernet (GigE Vision 2.0) |
| Dynamic Range | 14 Bit |
| Filtering | Internal 4-position motorized filter wheel; factory installed filters |
| Focus | A8580 InSb, A8582 InSb: Motorisiert (kompatibel mit manuellen Linsen, keine motorisierten BB-Linsen verfügbar) A8581 InSb, A8583 InSb: Motorgetrieben (kompatibel mit manuellen Objektiven) |
| Frame Rate [Full Window] | Programmierbar, 0,0015 Hz bis ~45 Hz (GigE), 60 Hz (CXP) |
| HD Video | SDI |
| Image Time Stamp | Ja |
| Lens Interface | FLIR FPO-M (Bajonettverschluss mit vier Haltelaschen, motorgetrieben) |
| Max Frame Rate | Programmierbar, bis zu ~45 Hz (GigE), 60 Hz (CXP), Vollbildformat |
| Minimum Integration Time | 480 ns bis zum Vollbild |
| NETD | A8580 InSb, A8582 InSb: ≤40 mK (≤30 mK typisch) A8581 InSb, A8583 InSb: ≤30 mK (≤25 mK typisch) |
| Operability | >99,5 % (99,9 % typisch) |
| Palette | 8 Bit, einstellbar |
| Pixel Clock | 100 MHz |
| Readout | Schnappschuss (Einzelbild) |
| Readout Modes | Asynchrone Integration beim Auslesen; Asynchrone Integration vor dem Auslesen |
| Resolution | 1280 × 1024 |
| Sensor Cooling | Linearer Sterlingkühler |
| Spectral Range | A8580 InSb, A8582 InSb: 1,5 – 5,0 µm A8581 InSb, A8583 InSb: 3,0 – 5,0 µm |
| Subwindow Modes | Flexible Fenstereinstellung bis 32 × 4 (Schritte mit 32 Spalten, 4 Zeilen) |
| Video Modes | SDI: 720p@50/59,9, 1080p@25/29,9 |
| Zoom | Automatisch, variabel |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °C (±1 °C typisch) unter 100 °C, ±2 % des Messwerts (±1 % typisch) über 100 °C |
| Optional Temperature Range | 45°C bis 600°C (ND1), 250°C bis 2000°C (ND2), 500°C bis 3000°C (ND3) |
| Standard Temperature Range | A8580 InSb: -20 °C bis 300 °C (-4 °F bis 572 °F) A8581 InSb, A8583 InSb: -20°C bis 350°C (-4°F bis 662°F), -10°C bis 350°C (14°F bis 662°F) für Mikroskoplinsen A8582 InSb: -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GenICam (GigE, CXP), RS-232 |
| Synchronization Modes | Sync In, Sync Out |
| Allgemeine Angaben | |
|---|---|
| Size [L x W x H ] w_o Lens | 226 × 117 × 135 mm (8,9 × 4,6 × 5,3 Zoll) |
| Weight [without lens] | 3,4 kg (8,5 lbs) |
| Stromversorgung | |
|---|---|
| Power | 24 V Gleichstrom (<50 W im Dauerbetrieb) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Mounting | 2x 1⁄4"–20 Gewindebohrungen, 1x 3⁄8"–16 Gewindebohrungen, 4x 10-24 Gewindebohrungen |
| Operating Temperature Range | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
Resources & Support
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
