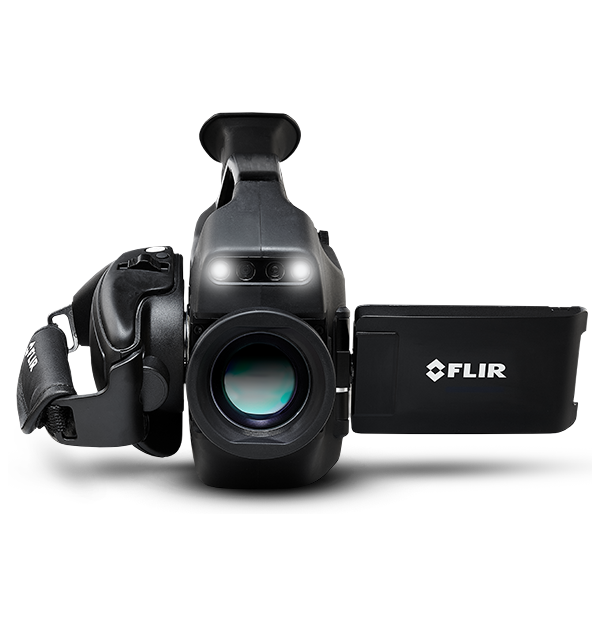

FLIR GFx320
„Intrinsically Safe“ OGI-Kamera
Die FLIR GFx320 bietet bahnbrechende Technologie, die Lecks sichtbar macht, durch die u. a. an Erdgasförderstätten, Ölbohrinseln und Flüssigerdgasterminals flüchtige Kohlenwasserstoffe austreten. Mit ihren Zertifizierungen für den Einsatz in explosionsgefährdeten Bereichen können die Vermessungsingenieure sicher arbeiten. FLIR hat die GFx320 für den Benutzer entwickelt. Sie bietet ergonomische Funktionen wie den beweglichen LCD-Bildschirm, um Ermüdung bei ganztägigen Vermessungstätigkeiten zu vermeiden.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 320 x 240 Pixel |
| Detector Pitch | 30 µm |
| NETD | < 10 mK bei 30 °C |
| Accuracy | ±1 °C innerhalb des Temperaturbereichs (0 °C bis 100 °C) oder ±2 % des innerhalb des Temperaturbereichs abgelesenen Messwerts (>100 °C) |
| Spectral Range | 3,2 – 3,4 µm |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Klasse I Unterklasse 2 CSA 22.2 No. 213, Klasse I Unterklasse 2 |
| Bildgebung und optische Daten | |
|---|---|
| Automatic Image Adjustment | Kontinuierlich/manuell, linear oder histogrammbasiert |
| Camera f_number | f/1.5 |
| Color palettes | Eisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HC |
| Detector Pitch | 30 µm |
| Detector Type | FLIR Indium-Antimonid (InSb) |
| Dynamic Range | 14 Bit |
| Field of view [FOV] | 14,5° × 10,8° |
| Focal Length | 38 mm |
| Focus | Manuell |
| Frame Rate [Full Window] | 60 Hz |
| Image Analysis | 10 Spotmesser, 5 Felder mit Max./Min./Durchschnitt, Profil, Temperaturdifferenzen (ΔT), Emissionsgrad- und Messkorrekturen |
| Image Modes | IR-Bild, visuelles Bild, High Sensitivity Mode (HSM) |
| IR Resolution | 320 x 240 Pixel |
| Minimum Focus Distance | 0,5 m |
| NETD | < 10 mK bei 30 °C |
| Non_Radiometric IR Video | MPEG4 (bis zu 60 min./Clip) auf Speicherkarte |
| On Camera Display | LCD-Widescreen-Display mit 800 x 480 Pixeln Neigbarer OLED-Sucher mit 800 x 480 Pixeln |
| Radiometric IR Video | 15 Hz direkt auf Speicherkarte |
| Sensor Cooling | Stirling Mikrokühler (FLIR MC-3) |
| Spectral Range | 3,2 – 3,4 µm |
| Total Pixels | 76,800 |
| Viewfinder | Yes |
| Visual Image | 3,2 Megapixel von integrierter visueller Kamera Lässt sich automatisch mit dem zugehörigen nicht-radiometrischen IR-Video verknüpfen |
| Visual Video | MPEG4 (25 min./Clip) auf Speicherkarte |
| Zoom | Stufenloser Digitalzoom 1x–8x |
| Messung und Analyse | |
|---|---|
| Accuracy | ±1 °C innerhalb des Temperaturbereichs (0 °C bis 100 °C) oder ±2 % des innerhalb des Temperaturbereichs abgelesenen Messwerts (>100 °C) |
| Standard Temperature Range | -20 °C bis 350 °C |
| Stromversorgung | |
|---|---|
| Battery Type | Li-Ion-Akku |
| External Power Operation | Netzteil 90 – 260 V AC, 50/60 Hz oder 12 V DC über KFZ-Anschluss |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Ambient temperature range | -20 °C bis 40 °C (Zertifizierungsspanne für explosionsgefährdete Bereiche) |
| Encapsulation | IP 54 (IEC 60529) |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Klasse I Unterklasse 2 CSA 22.2 No. 213, Klasse I Unterklasse 2 |
| Mounting | Standard, 1/4-Zoll-20 |
| Operating Temperature Range | -20 °C bis 50 °C |
| Shock and Vibration | 25 g (IEC 60068-2-27)/2 g (IEC 60068-2-6) |
| Storage Temperature Range | -30 °C bis 60 °C |
Accessories
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
