FLIR NEXUS® Bundle
Elara™ DX-Series + Radarerkennung mit FLIR Nexus Logic
Product Variations

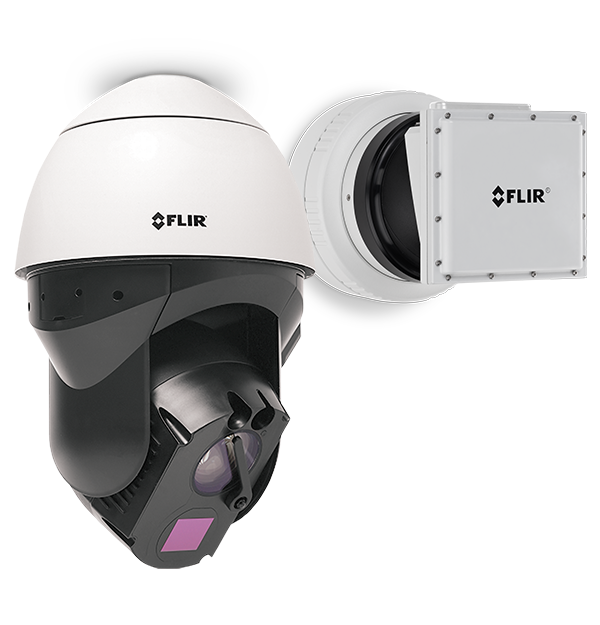

Das FLIR Nexus Bundle kombiniert eine multispektrale Pan/Tilt/Zoom (PTZ)-Sicherheitskamera der FLIR Elara™ DX-Serie mit einem Elara R-190-Bodenradar für ein vollständiges Situationsbewusstsein in anspruchsvollsten Umgebungen. Die vollständige Abdeckung von Radar, Wärmebildgebung und Bildgebung für sichtbares Licht ermöglicht es den Bedienern, große Bereiche bei vollständiger Dunkelheit, grellem Licht und ungünstigem Wetter zu überwachen. Die außergewöhnlichen Erkennungs- und Identifizierungsfunktionen der Elara DX-Serie helfen Integratoren dabei, Lösungen für schwierige Bildgebungsprobleme bereitzustellen, während das Elara R-290-Radar eine Reichweite von bis zu 300 Metern für die Fahrzeugverfolgung und eine Reichweite von 125 Metern für die menschliche Verfolgung bietet und PTZ-Kameras zur visuellen Überprüfung führen kann, um die Sicherheitsabdeckung zu maximieren.
Vollständiges Bewusstsein bei allen Licht- und Wetterbedingungen, mit doppelter Wärme-/sichtbarer Kameraabdeckung sowie 90°-Sichtfeld-Bodenradar.
Verfolgen und lokalisieren Sie kontinuierlich bis zu 32 Ziele gleichzeitig, mit nahtloser Geräte-zu-Gerät-Kommunikation —einschließlich Alarmauslösung —über FLIR Nexus.
Integriert Radar-Zielverfolgungsinformationen sowie sichtbare und thermische Daten mit FLIR United VMS und anderen Videomanagementsystemen von Drittanbietern für präzise Genauigkeit und vollständige Kontrolle.
Specifications
| Konformität und Zertifizierungen | |
|---|---|
| Compliance and Certifications | FCC Teil 15 (Teil B, Klasse A) CE- gekennzeichnet RoHS IP66 WEEE NEMA 4X IEC 62368 ONVIF Profil S |
| Umgebungsfaktoren | |
|---|---|
| Humidity | 0-95 % relativ |
| IP Rating | IP66 (wetterfest) |
| Operating Temperature | Radar: -40 °°C bis 70 °°C (-40 °F bis 158 °F) Kamera: -40 °C bis 60 °C |
| Shock | IEC 60068-2-27 |
| Vandal Resistance | Kamera: IK10 außer Fenster |
| Vibe | IEC 60068-2-64 |
| Allgemeine Angaben | |
|---|---|
| Detector Type | Ungekühlter VOx-Mikrobolometer mit langer Lebensdauer |
| Focus Range | DX-606z: Motorisierter kontinuierlicher Zoom; Autofokus mit minimalem Fokusbereich von 7 m (breit) bis 18 m DX-608, DX-612, DX-624, DX-650: Athermal, fokusfrei |
| Input Voltage | Radar: 12V DC, 24V AC und PoE+ Kamera: 24 VAC (±10%), Universal PoE Injektor |
| I_Os | RJ45 Ethernet, 10-poliger Anschlussblock |
| Power Consumption | Radar: 7,5 W Kamera: max. 24 VAC: 61 W, PoE max.: 43 W |
| Protocols | AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI |
| RF Transmit Power | 6 dBm (0,005 W) |
| Visible Sensor Type | Full HD 4K, 1/1,8-Typ CMOS |
| Weight | Radar: 2,4 kg (5,29 lbs) Kamera: 9,1 kg (20,06 lbs |
| Zoom | Sichtbar: Optischer Zoom–31, kontinuierlicher E-Zoom bis 8x Temperatur: Kontinuierlicher E-Zoom bis 4x |
| Messung und Analyse | |
|---|---|
| Angular Accuracy | 0,6° |
| Coverage Area | 12.000 m² (Menschliche Erkennung) |
| Frequency Range | 24.000–24.250 GHz ISM-Band |
| Human Detection Range | Radar: 125 m (410 ft) |
| Min Target Detection Speed | 0,2 m/s (0,65 f/s) |
| Programmable Presets | 256 |
| Radar Targets | Max. 32 |
| Range Resolution | 0,6 m (1,97 Fuß) |
| Target Information | GPS-Koordinaten, Geschwindigkeit, RCS, Reichweite, Azimutwinkel/Richtung, Kurs, Kurs/Track, Ziel-ID |
| Vehicle Detection Range | 300 m |
| Schwenken/Neigen/Zoomen | |
|---|---|
| Pan Speed | Kontinuierlich 360° 0,1° bis 90° /s |
| Tilt Speed | -10° bis 190° 0,1° bis 60°/s |
| Systemintegration | |
|---|---|
| Digital I_O | Eingang: 4 Sets / 5 V 10 kΩ Pull-Up Ausgang: 2 Sätze/Relaisausgang, max. 130 mA 24 VDC/AC |
| Ethernet | 10/100/1000 Mbit/s |
| Network APIs | FLIR SDK, FLIR CGI, ONVIF Profil S |
| Streaming Resolutions | Wärmebild: QVGA bis VGA Sichtbar: VGA bis 4k |
| Supported Protocols | Radar: AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI Kamera: IPV4, HTTP, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP |
| Wärmebildkamera | |
|---|---|
| Array format | 640 × 480 |
| Focal Length | DX-650 8,7 mm & R-190 CE-konformes Paket: Sichtbar: 6,5 mm–202 mm Thermisch: 8,7 mm DX-624 18 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 18 mm DX-612 36 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 36 mm DX-608 55 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 55 mm DX-606z 15-75 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 15 mm–75 mm |
| Image Uniformity Optimization | Automatische Flachfeldkorrektur (FFC) – thermische und zeitliche Auslöser |
| Lens Field of View | HFOV: 61.8°–2.15° VFOV: 36.65°–1.2° |
| Optical Characteristics | DX-650 8,7 mm und R-190 CE-konformes Paket: Sichtfeld: 50° × 38° Brennweite: 8,7 mm DX-624 18 mm & R-190 CE-konformes Bündel: Sichtfeld: 24° × 18° Brennweite: 18 mm DX-612 36 mm & R-190 CE-konformes Bündel: Sichtfeld: 12° × 9° Brennweite: 36 mm DX-608 55 mm & R-190 CE-konformes Paket: Sichtfeld: 8° × 6° Brennweite: 55 mm DX-606z 15-75 mm & R-190 CE-konformes Bündel: FOV: 30° × 23° bis 6° × 3° Brennweite: 15 mm bis 75 mm |
| Pixel Pitch | 12 µm |
| Sensitivity | Tageslichtkamera: Farbe—0,25 Lux (@ (f1,6 AGC Ein, 30FPS) B/W—0,10 Lux (@ (f1,6 AGC Ein, 30FPS) Thermokamera: <50 mK bei 25 °C |
| Spectral Range | 7,5 μm bis 13,5 μm |
| Thermal AGC Region of Interest [ROI] | Standard (Default), Voreinstellungen (Presets) und benutzerdefiniert stehen zur Auswahl, um für die betreffenden Überwachungsobjekte eine optimale Bildqualität zu erzielen. |
| Thermal Frame Rate | NTSC: 30 Hz oder PAL: 25 Hz / 8,3 Hz |
| Thermal Image Settings | Autom. AGC, Dynamic Detail Enhancement (DDE), Helligkeit, Schärfe, Kontrast |
| Visuelle Kamera | |
|---|---|
| Array format | 640 × 480 |
| Focal Length | DX-650 8,7 mm & R-190 CE-konformes Paket: Sichtbar: 6,5 mm–202 mm Thermisch: 8,7 mm DX-624 18 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 18 mm DX-612 36 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 36 mm DX-608 55 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 55 mm DX-606z 15-75 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 15 mm–75 mm |
| Lens Field of View | HFOV: 61.8°–2.15° VFOV: 36.65°–1.2° |
| Sensitivity | Tageslichtkamera: Farbe—0,25 Lux (@ (f1,6 AGC Ein, 30FPS) B/W—0,10 Lux (@ (f1,6 AGC Ein, 30FPS) Thermokamera: <50 mK bei 25 °C |
| Spectral Range | 7,5 μm bis 13,5 μm |
| Video und Aufzeichnung | |
|---|---|
| Video Compression | Sichtbar: Zwei unabhängige Kanäle von H.264 und M-JPEG Thermal: Ein Kanal für H.264 und M-JPEG |
| Video Image Uniformity Optimization | Automatic Flat Field Correction (FFC) – Wärmeenergetische und zeitabhängige Trigger |
| Video Thermal AGC Region of Interest [ROI] | Standard (Default), Voreinstellungen (Presets) und Benutzer (User) stehen zur Auswahl, um eine optimale Bildqualität für die betreffenden Überwachungsobjekte zu erzielen |
