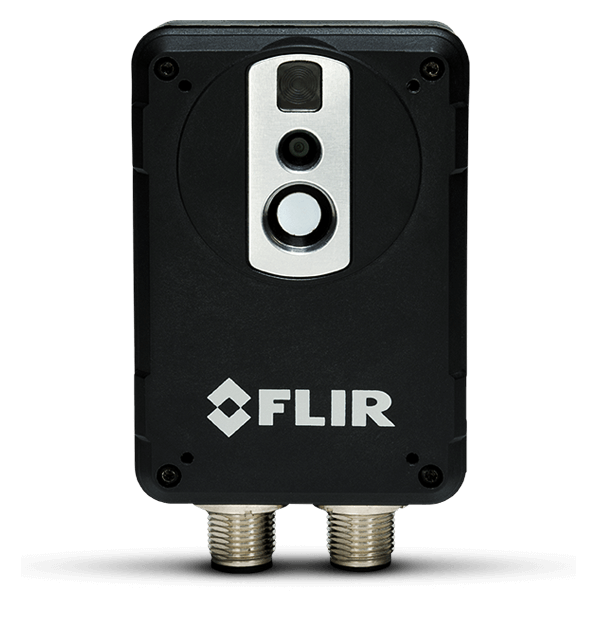

FLIR AX8 kombiniert Wärmebildkameras mit visuellen Kameras in einem kleinen, preisgünstigen Paket für die kontinuierliche Temperaturüberwachung und Alarmierung. Die AX8 schützt Sie vor ungeplanten Ausfällen, Betriebsunterbrechungen und Ausfällen elektrischer oder mechanischer Anlagen. Kompakt und einfach zu installieren, bietet die AX8 eine kontinuierliche Überwachung von Schaltschränken, Prozess- und Fertigungsbereichen, Rechenzentren, Energieerzeugung und -verteilung, Transport und Nahverkehr, Lagern und Kühlhäusern.
Temperaturüberwachung, die Sie sehen können
Video-Streaming-Ausgang bedeutet, dass über die AX8 Live-Video von jeder Installation und automatische Alarmierung erfolgen kann.
Ethernet/IP- und Modbus-TCP-konform. Analyse- und Alarmergebnisse lassen sich daher einfach an eine SPS übermitteln.
Die AX8 misst nur 54 x 25 x 95 mm und lässt sich daher auch in beengten Platzverhältnissen problemlos installieren, um eine unterbrechungsfreie Zustandsüberwachung zu gewährleisten.
Specifications
| Highlighted | |
|---|---|
| Ethernet Video Streaming | Ja (nicht authentifiziert) |
| EMC | EN 61000-6-2:2001 (Störfestigkeit) EN 61000-6-3:2001 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) |
| Thermal Sensitivity_NETD | < 0,10 °C bei +30 °C/100 mK |
| Accuracy | ±2 °C oder ±2 % des Messwerts (+10 °C bis +100 °C bei +10 °C bis +35 °C Umgebungstemperatur) |
| Alarm Functions | Automatische Alarme für jede gewählte Messfunktion. Maximal 5 Alarme können konfiguriert werden |
| Alarm Output | Digitalausgang, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung |
| Kommunikation und Datenspeicher | |
|---|---|
| Ethernet | Steuerung, Ergebnis und Bild |
| Ethernet Connector Type | M12 8-poliger FLIR X-codiert (Adapter für Standard-X-codiertes Teil T129886ACC erforderlich) |
| Ethernet Power | Power over Ethernet, PoE IEEE 802.3af Klasse 0 |
| Ethernet Protocols | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour) |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 100 Mbit/s |
| Ethernet Video Streaming | Ja (nicht authentifiziert) |
| File Formats | JPEG+FFF |
| Image Storage Mode | IR, visuell, MSX |
| Storage Media | Integrierter Speicher für die Bildspeicherung |
| Bildgebung und optische Daten | |
|---|---|
| Automatic Image Adjustment | Stufenlos |
| Built_in Digital Camera | 640 × 480 |
| Color palettes | Farbpaletten (SW, SW inv., Eisen, Regenbogen) |
| Detector Type | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digital Camera FOV | Passt sich an das IR-Objektiv an |
| Field of view [FOV] | 48° × 37° |
| Focus | Fest |
| Image Modes | Wärmebild, Realbild, MSX (Infrarotbild mit verbesserter Detaildarstellung) |
| Image Streaming Formats | Motion JPEG, MPEG, H.264 |
| Image Streaming Resolution | 640 × 480 |
| IR Resolution | 80 × 60 Pixel |
| Screen EST Mode | No |
| Sensitivity | Minimal 10 Lux ohne Beleuchtung |
| Spectral Range | 7,5–13 µm |
| Thermal Sensitivity_NETD | < 0,10 °C bei +30 °C/100 mK |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °C oder ±2 % des Messwerts (+10 °C bis +100 °C bei +10 °C bis +35 °C Umgebungstemperatur) |
| Alarm Functions | Automatische Alarme für jede gewählte Messfunktion. Maximal 5 Alarme können konfiguriert werden |
| Alarm Output | Digitalausgang, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung |
| Area | 6 Rechtecke mit Max./Min./Mtw. |
| Atmospheric transmission correction | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Camera size [L x W x H] | 54 × 25 × 79 mm (2,1 × 1 × 3,1 Zoll) ohne Anschlüsse 54 × 25 × 95 mm (2,1 × 1 × 3,7 Zoll) ohne Anschlüsse |
| Emissivity Correction | Variabel von 0,01 bis 1,0 |
| External Optics and Windows Correction | Automatisch, basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur |
| Measurement Corrections | Globale Objektparameter |
| Measurement Presets | Ja |
| Object Temperature Range | -10 °C bis +150 °C |
| Optics Transmission Correction | Automatisch, basiert auf Signalen von internen Sensoren |
| Reflected apparent temperature correction | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Set_up Commands | Datum/Uhrzeit, Temperatur °C |
| Spot Meter | Maximal 6 |
| Allgemeine Angaben | |
|---|---|
| Packaging | Wärmebildkamera mit Objektiv, gedruckte Bedienungsanleitung, Anwenderdokumentation CD -ROM |
| Packaging Size | 210 x 142 x 70 mm |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Bump | 25 g (IEC 60068-2-29) |
| EMC | EN 61000-6-2:2001 (Störfestigkeit) EN 61000-6-3:2001 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) |
| Encapsulation | IP67 (IEC 60529) |
| Humidity [operating and storage] | IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25 °C bis +40 °C (2 Zyklen) |
| Operating Temperature Range | -10 °C bis +50 °C (14 °F bis +122 °F) |
| Storage Temperature Range | -40 °C bis +70 °C IEC 68-2-1 und IEC 68-2-2 |
| Vibration | 2 g (IEC 60068-2-6) |
| Stromversorgung | |
|---|---|
| External Power Connector Type | M12 8-polig A-codiert (gemeinsam mit digitalem E/A) |
| External Power Operation | 12/24V DC, 2 W ständig/max. 3,1 W absolut |
| Voltage Allowed Range | 10,8 bis 30 V DC |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
Accessories
- Ethernet Cable M12 to RJ45, 5m (T129256ACC)
- Cable M12, FLIR X-Coded to Standard X-Coded (T129886ACC)
- Cable M12 to Pigtail, 10 m (T129259ACC)
- Cable M12 to Pigtail, 5 m (T129258ACC)
- Ethernet Cable M12 to RJ45, 10m (T129257ACC)
- Ethernet Cable M12 to RJ45, 2m (T128390ACC)
- Cable, M12 to Pigtail (T128391ACC)
- M12X- RJ45 CABLE 5M (A80352)
