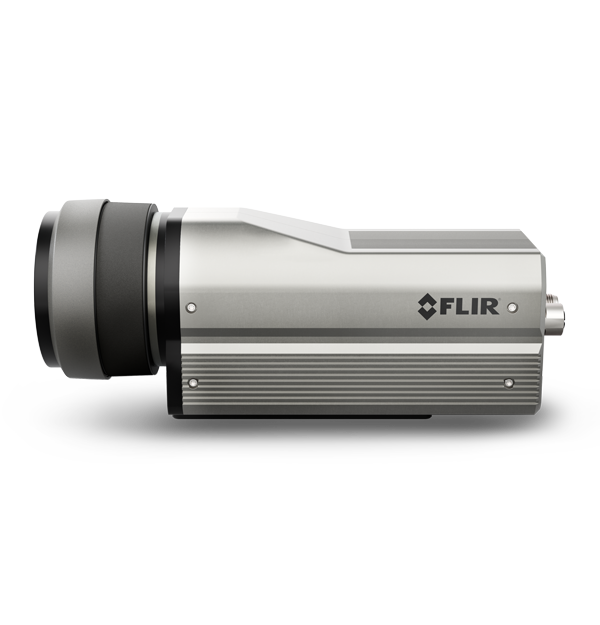

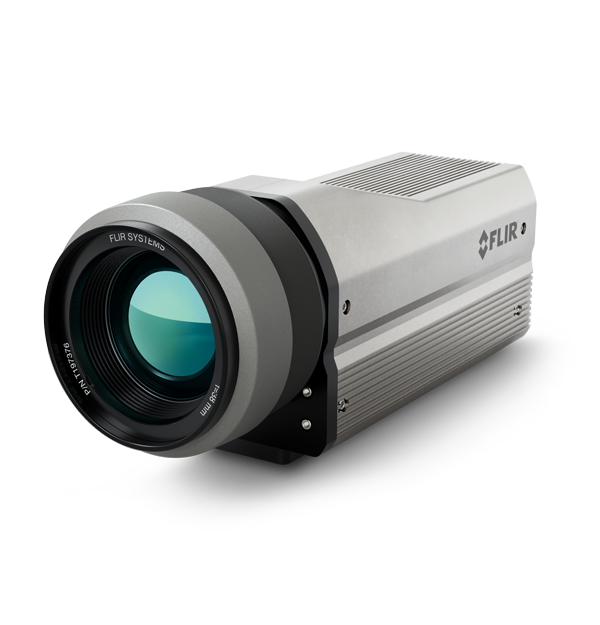

FLIR G620a
Stationäre Kohlenwasserstoff-/VOC Optische Gasdetektions-Kamera (Optical Gas Imaging,OGI)
Product Variations
Finden Sie Gaslecks und erreichen Sie gleichzeitig die staatlichen und Umweltemissionsziele mit dem FLIR G620a: einer langlebigen, gekühlten OGI-Kameralösung für die kontinuierliche Überwachung in vorgelagerten und mittleren Gasproduktions- und Verarbeitungsanlagen. Der G620a ist spektral gefiltert, um Methan (CH₄), Kohlenwasserstoffe und flüchtige organische Verbindungen (VOCs) mit einem OGI-Leistungsdetektor zu sehen, der die in der U.S. EPA OOOOa und Anhang K festgelegten Empfindlichkeitsanforderungen erfüllt. Der kleine und leichte G620a lässt sich schnell installieren und basiert auf einer vereinfachten Webschnittstelle. Verpassen Sie nie einen Moment der Überwachung dank des robusten Linearkühlers, der 27.000 Stunden ununterbrochenen Betrieb unterstützt. Der FLIR G620a kann Öl- und Gasunternehmen dabei helfen, wertvolle Investitionsgüter zu warten, Produktverluste zu vermeiden, Emissionsreduzierungsmetriken zu erfüllen und sicherere Arbeitspraktiken zu gewährleisten.
Der hochauflösende, hochsensitiv gekühlte Bildsensor sowie der Vorteil des proprietären High Sensitivity Mode (HSM) von FLIR ermöglichen es Benutzern, selbst kleinste Gaslecks zu visualisieren.
FLIR G620a-Kameras bieten mehr als 27.000 Stunden Laufzeit, bevor ein Service erforderlich ist (mittlere Ausfallzeit).
Erfüllen Sie die Anforderungen der US-amerikanischen EPA an Methan- und VOC-Detektionssensitivität und erreichen Sie globale ESG-Versprechen zur Methan- und Kohlenwasserstoffreduktion.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 640 512× |
| Thermal Sensitivity_NETD | <15 mK bei 25 °C |
| Spectral Range | 3,2–3,4 μm |
| Bildgebung und optische Daten | |
|---|---|
| Automatic Image Adjustment | Linear, PE |
| Color palettes | 8 Bit, einstellbar |
| Detector Pitch | 15 µm |
| Detector Type | Hohe Betriebstemperatur (HOT) MWIR T2SLS |
| Digital image enhancement | Hochempfindlichkeitsmodus (High Sensitivity Mode, HSM) |
| f number | f/1.59 |
| Field of view [FOV] | FLIR G620a 6°: 6,0° × 4,8° FLIR G620a 14,5°: 14.4° × 11.5° FLIR G620a 24°: 23,6° × 19° |
| Focal Length | FLIR G620a 6°: 92 mm FLIR G620a 14,5°: 38 mm FLIR G620a 24°: 23 mm |
| Focus | Motorgetrieben |
| Gas Sensitivity [NECL] | NECL: 1 m ΔT 10 °C Methan: 16 ppm × m Kohlenwasserstoffe (Niabara-Gasgemisch): 6,4 ppm × m |
| Image Frequency | 30 Hz |
| Image Modes | IR-Bild, Hochempfindlichkeitsmodus (High Sensitivity Mode, HSM) |
| IR Resolution | 640 512× |
| Minimum Focus Distance | FLIR G620a 6°: 2 m (6,6 Fuß) FLIR G620a 14,5°: 0,5 m (1,64 Fuß) FLIR G620a 24°: 0,3 m (1,0 Fuß) |
| Non_Radiometric IR Video | Streaming von H.264 oder MJPEG über RTSP |
| Non_radiometric IR video recording | Keine |
| Overlay | Nur RTSP |
| Radiometric IR video recording | Keine |
| Radiometric IR video streaming | GigE Vision |
| Sensor Cooling | FLIR FL100 Linearer Kühler |
| Spectral Range | 3,2–3,4 μm |
| Thermal Sensitivity_NETD | <15 mK bei 25 °C |
| Zoom | Digitaler Zoom, 1x, 2x, 4x, 8x |
| Messung und Analyse | |
|---|---|
| Accuracy | ≤100 °C ±2 °C, >100 °C ±2 % des Messwerts |
| Ambient Drift Compensation [with factory cal] | Ja |
| DC Voltage | Messbereich: 18–56 V |
| Object Temperature Range | -10 °C bis 120 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GEV: Genicam; RTSP: Web-Schnittstelle, REST-API |
| Communication Interfaces | Ethernet |
| Digital Inputs | 2-fach opto-isoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |

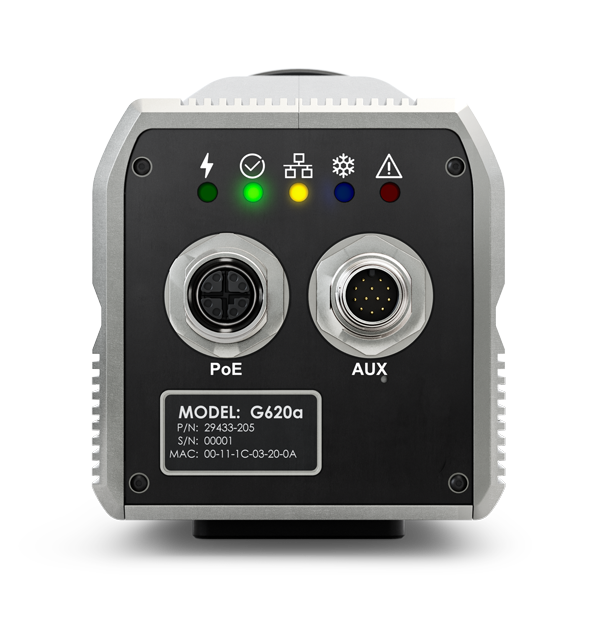

| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Outputs | 3x opto-isoliert, 0-48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Storage Media | Keine |
| Synchronization Modes | Sync In |
| Allgemeine Angaben | |
|---|---|
| Box Contents | Kamera mit Objektiv; M12-zu-RJ45F-Kabel (0,3 m), Kurzanleitung, Kalibrierzertifikat |
| Size [L x W x H ] w_o Lens | 200 × 76 × 92 mm |
| Size [L × W × H] | FLIR G620a 14,5°, FLIR G620a 24°: 229 × 76 × 95 mm (9,0 × 3,0 × 3,8 Zoll) FLIR G620a 6°: 297 × 99 × 99 mm (11,7 × 3,9 × 3,9 Zoll) |
| Weight | FLIR G620a 6°: 1,90 kg (4,14 lbs) FLIR G620a 14,5°: 1,48 kg (3,22 lbs) FLIR G620a 24°: 1,50 kg (3,27 lbs) |
| Weight [without lens] | 1,32 kg |
| Stromversorgung | |
|---|---|
| Power Consumption | 25 W (abkühlen) |
| Power Source | Primäre Spannungsquelle: PoE+ Typ 2 (Min. 30 W) Optionaler DC-Anschluss: M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Directives | EMV: 2014/30/EU, WEEE: 2012/19/EU |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Teil 15, Unterabschnitt B KlasseA KC C 9832 und KS C 9835 |
| Encapsulation | IP50 |
| Mounting | Mit Montageplatte - 2 × 1/4"-20 Gewindebohrungen, 1 × 3/8"-16; Gewindebohrung, 4 × #10-24 Gewindebohrungen Ohne Montageplatte - 6 × #6-32 |
| Operating Temperature Range | -20 °C bis 50 °C |
| Shock | 25 g, 6 ms; Halbsinus; ±500 Schocks; X, Y & Z (IAW MIL-STD-810H) |
| Vibration | 10–58 Hz, 0,15 mm; 58–500 Hz, 2 g; 5 Zyklen, 1 Okt/min; X, Y & Z (IAW MIL-STD-810H) |
