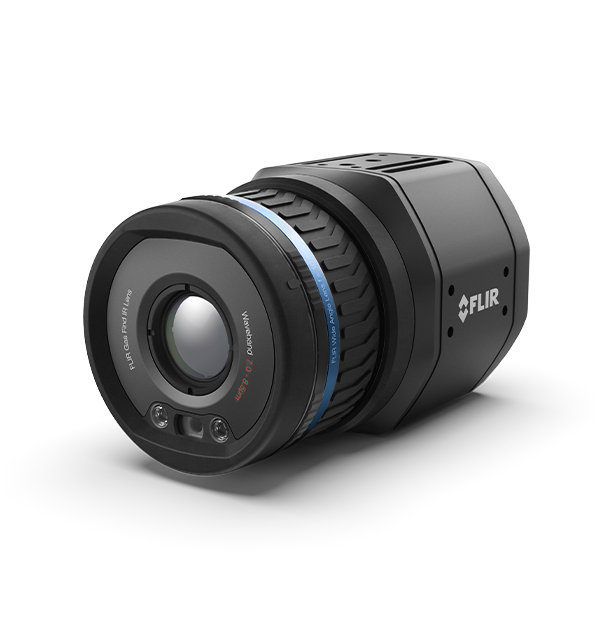

FLIR GF77a
Ungekühlte stationäre optische Gasbildkamera
Product Variations
Die FLIR GF77a ist die erste ungekühlte autonome Leckerkennungskamera von FLIR, die speziell für die Darstellung von Methangas entwickelt wurde. Diese preiswerte, fest installierte Kameralösung bietet Upstream- und Midstream-Gasverarbeitern, -erzeugern und -anlagenbetreibern alle Funktionen, die sie zur dauerhaften Überwachung auf potenziell gefährliche, unsichtbare Methangaslecks benötigen. Die kleine, leichte GF77a verfügt über von FLIR patentierte Merkmale wie High Sensitivity Mode (HSM) für die noch bessere Gasdarstellung. Mit der GF77a können Öl- und Gasgesellschaften ihre wertvollen Anlagen schützen, Produktverluste vermeiden, Emissionsvorgaben sicher einhalten und den Arbeitsschutz ihrer Mitarbeiter verbessern. Die GF77a ist auch in einer GF77f-Variante erhältlich, die über ein Gehäuse für raue Umgebungen verfügt.
Kontinuierliche, autonome Methangasdetektion
Bietet branchenweit führende Funktionen für die unterbrechungsfreie Überwachung einschließlich High Sensitivity Mode (HSM), ferngesteuertem motorisiertem Fokus und einer offenen Architektur für die Integration mit Fremdsystemen.
Spektrale Filterung für die Erkennung von Methangasen, erhöhte Arbeitssicherheit und Leckortung bei reduziertem Personaleinsatz für notwendige Inspektionen.
Die GF77a erfüllt RTSP und GigE und bietet so maximale Flexibilität für alle Anforderungen an die industrielle Kommunikation; durch Netzwerkanbindung stellt sie die unterbrechungsfreie Leckerkennung sicher.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 320 × 240 (76.800 Pixel) |
| Thermal Sensitivity_NETD | < 25 mK bei 30 °C (86 °F) |
| Spectral Range | 7–8,5 µm |
| Bildgebung und optische Daten | |
|---|---|
| Contrast Enhancement | Histogrammausgleich (nur IR) für RTSP- und GVSP-Videostreaming, Bildquelle 0 |
| Detector Pitch | 25 µm |
| Detector Type | Ungekühlt, Mikrobolometer |
| Field of view [FOV] | FLIR GF77a 25° CH4 (7–8,5 µm): 25°-Linse: 25° × 19° 6°-Linse: 6,4° × 4,9° FLIR GF77f 25°: 640 × 480 Pixel; nach IR-FOV 1280 × 960 Pixel; 67,2° (diagonal) |
| Focal Length | FLIR GF77a 25° CH4 (7–8,5 µm): 25°-Linse: 18 mm 6°-Linse: 74 mm FLIR GF77f 25°: 18 mm (0,71 Zoll) |
| Focal Plane Array [FPA]_Spectral range | Ungekühlter Mikrobolometer/7–8,5 µm |
| Focus | FLIR GF77a 25° CH4 (7–8,5 µm): One-Shot-Kontrast, motorisiert, manuell FLIR GF77f 25°: Fest |
| Gas Sensitivity [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10 °C, Entfernung = 1 m |
| Image Frequency | 30 Hz |
| Image Source | Visuell / IR / MSX |
| Image Streaming Formats | Siehe RTSP- und GVSP-Tabellen für Video-/Radiometrisches Streaming. |
| Image Streaming Resolution | Siehe RTSP- und GVSP-Tabellen für Video-/Radiometrisches Streaming. |
| Infrared Resolution | 320 x 240 Pixel |
| IR Resolution | 320 × 240 (76.800 Pixel) |
| Lens Identification | Automatisch |
| Minimum Focus Distance | 30 cm beim 25°-Objektiv, 5 m beim 6°-Objektiv |
| Overlay | Bildquelle 0: RTSP-Protokoll: mit, ohne; GVSP (GigE Vision) Protokoll, mit, ohne |
| Pixel Format | YUV411 |
| Resolution | REST API: 640 × 480 Pixel, 1280 × 960 Pixel Web-UI: 640 × 480 Pixel |
| Spatial resolution [IFOV] | 1,4 mrad/Pixel |
| Spectral Range | 7–8,5 µm |
| Streaming Resolutions | 640 x 480 Pixel |
| Thermal Resolution [NETD] | <25 mk bei 30 °C (86 °F) |
| Thermal Sensitivity_NETD | < 25 mK bei 30 °C (86 °F) |
| Video Lamp | Integrierte LED-Leuchte |
| Visual Focus and FOV | Fest, 67,2° diagonal |
| Visual Resolution | 1280 × 960 Pixel |
| Messung und Analyse | |
|---|---|
| Accuracy | Bereich 1: -20° bis 80 °C (-4° bis 176 °F) ±3 °C (±5 °F), Bereich 2: 0° bis 250 °C (212° bis 482 °F): 0° bis 100 °C (32° bis 212 °F):±3 °C, 100° bis 250 °C (212° bis 482 °F):±3 %, Bereich 3: 100° bis 500 °C (212° bis 932 °F):±3 % |
| Atmospheric transmission correction | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Correction Options | Atmosphärisch, Transmissionsgrad des jeweiligen Objektivs, Emissionsgrad, reflektierte Umgebungstemperatur, externes Objektiv/Fenster |
| Emissivity Correction | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Variabel von 0,01 bis 1,0 |
| External Optics and Windows Correction | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basiert auf der Eingabe des Transmissionsgrades der jeweiligen Optiken/Fenster und der Temperatur |
| Measurement Corrections | Globale Objektparameter |
| Object Temperature Range | Bereich 1: -20° bis 80 °C (-4° bis 176 °F), Bereich 2: 0° bis 250 °C (212° bis 482 °F), Bereich 3: 100° bis 500 °C (212° bis 932 °F) |
| Optics Transmission Correction | Automatisch, basiert auf Signalen von internen Sensoren |
| Reflected apparent temperature correction | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basiert auf der Eingabe der reflektierten Temperatur |
| Kommunikation und Datenspeicher | |
|---|---|
| Connection Type | WLAN: Peer-to-Peer (ad hoc) oder Infrastruktur (Netzwerk) |
| Connector | Neigungs- und Schwenksteuerung: M8-Stecker, A-codiert; Wi-Fi: RP-SMA-Buchse (Ventilator/Neigung ist eine optionale Funktion) |
| Digital input purpose | NUC NUC deaktivieren Bild-TAG (Start, Stopp, Allgemein) Bildfluss-Steuerung (nach SFNC 2.3) Einzelbild (auf Trigg) Mehrbild (auf Trigg) Kontinuierlich Bildfrequenz ROI |
| Digital Inputs | 2 über Optokoppler, Vin (low) = 0–1,5 V, Vin (high) = 3–25 V |
| Digital I_O connector type | M12 Stecker, 12-polig, A-codiert (geteilt mit ext. Stromversorgung) |
| Digital I_O isolation voltage | 500 V eff. |
| Digital Output Purpose | •In Programm eingestellt• Fehler (NC) |
| Digital Outputs | 3x über Optokoppler, 0–48 V DC, max. 350 mA (gedrosselt auf 200 mA bei 60). Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Encoding | Videostreaming – RTSP-Protokoll: H.264/MPEG4/MJPEG; GVSP: Unkomprimiertes radiometrisches Streaming – RTSP-Protokoll: JPEG-LS komprimiert, radiometrisches FLIR-Format; GVSP: Unkomprimiert, Signal linear, Temperatur linear, FLIR radiometrisch |
| Ethernet Communication | GigE Vision Vers. 1.2, Client API GenICam-konform, TCP/IP-Socket-basiertes, proprietäres FLIR |
| Ethernet Connector Type | FLIR GF77a 25° CH4 (7–8,5 µm): M12 8-polig X-codiert, Innengewinde FLIR GF77f 25°: RJ45, Buchse |
| Ethernet Image Streaming | Ja |
| Ethernet Interface | Kabel |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernet Protocols | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 10/100Base-T |
| Multicast | RTSP-Protokoll, GVSP (GigE Vision) Protokoll |
| Serial Communication | Neigungs- und Schwenksteuerung: Ausschließlich über RS232 und RS485 |
| Unicast | RTSP-Protokoll, GVSP (GigE Vision) Protokoll |
| WiFi | WLAN-Standard – IEEE802.11a/b/g/n |
| Allgemeine Angaben | |
|---|---|
| Housing material | Aluminium |
| Package Includes | Wärmebildkamera im Schutzgehäuse Zusätzliche Kabelverschraubungen für Hilfskabel Die gedruckte Dokumentation enthält den Benutzernamen und das Passwort für die Anmeldung an der Webschnittstelle der Kamera |
| Packaging Size | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 Zoll) |
| Packaging Type | Kartonverpackung |
| Packaging Weight | 6,8 kg (15,0 Pfund) |
| Pan_Tilt | Optionale Funktion; Kommunikationsstandard – Pelco D |
| Size [L × W × H] | FLIR GF77a 25° CH4 (7–8,5 µm): 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 Zoll) FLIR GF77f 25°: 510 × 177 × 229 mm (20,1 × 6,97 × 9,02 Zoll) |
| Weight | FLIR GF77a 25° CH4 (7–8,5 µm): 0,82 kg (1,8 lbs) FLIR GF77f 25°: 5,90 kg (13,0 lb) |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
| Stromversorgung | |
|---|---|
| External Power Operation | Kompatibel mit IEEE 802.3af, IEEE 802.3at/PoE Plus |
| External Voltage | FLIR GF77a 25° CH4 (7–8,5 µm): Zulässiger Bereich 18-56 VDC, 8 W max . FLIR GF77f 25°: PoE Klasse 4 (25 W) |
| General | PoE oder extern |
| Power Consumption | 6,8 W bei 24 V DC typisch, 7,0 W bei 48 V DC typisch, 7,3 W bei 48 V PoE typisch |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Corrosion | Widerstandsfähig gegen Salznebel: ISO9227, bis zu 1000 Stunden |
| EMC | EN 55032:2015 Emissionsklasse EN 55035:2017 Immunitätsanforderungen FCC – Titel 47 CFR Teil 15:2019 ICES-001 Ausgabe 4:2014 |
| Encapsulation | FLIR GF77a 25° CH4 (7–8,5 µm): IP 54 (IEC 60529) IP66 mit Zubehör FLIR GF77f 25°: IP67 |
| Humidity [operating and storage] | Relative Luftfeuchtigkeit: von 5 bis 95 % |
| Lens Transmission Correction | C |
| Operating Temperature | -30 bis 50 °C (-22 bis 122 °F) |
| Storage Temperature Range | IEC 68-2-1 und IEC 68-2-2, -40 bis 70 °C (-40 bis 158 °F) für 16 Stunden |
| Warranty | http://www.flir.com/warranty/ |
