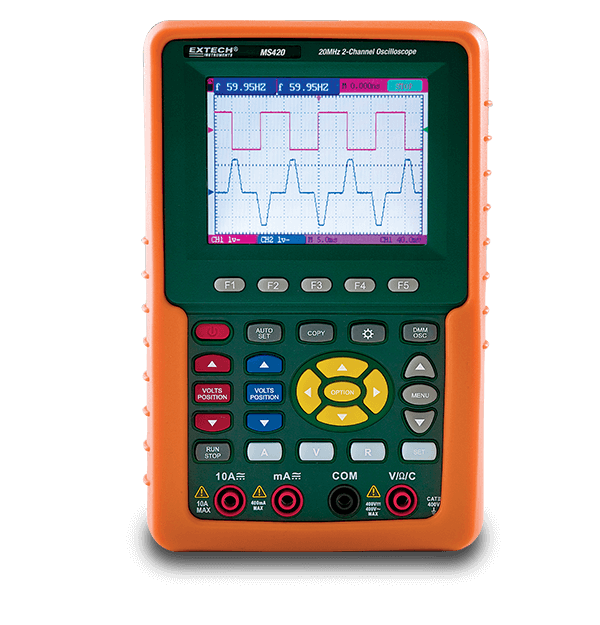

Extech MS420

20 MHz 2-Kanal-Digital-Oszilloskop

Das 20 MHz 2-Kanal-Digital-Oszilloskop MS420 von Extech bietet eine Reihe von Funktionen für die effektive Fehlersuche in der Elektronik und in elektronisch gesteuerten elektrischen Systemen. Mit einer Bandbreite von 20 MHz und Komfortfunktionen wie der automatischen Einstellung, die Position, Bereich, Zeitbasis und Triggerung optimiert, um eine stabile Anzeige praktisch jeder Wellenform zu gewährleisten, kann das MS420 bei Reparaturen vor Ort oder im Labor eingesetzt werden. Um subtile Probleme zu erkennen, bietet die Spitzenerkennung eine schnelle 50-ns-Glitch-Erfassung. Kernfunktionen wie XY-Modus, FFT-Funktion, Auslöseverzögerung, Wellenformberechnung, Mittelwertmodus und Nachleuchtmodus sorgen dafür, dass Probleme mit verschiedenen Ansätzen sicher behoben werden können. Um wiederkehrende Prüfroutinen zu starten, können Sie bis zu 4 Wellenformbildschirme sowie Einstellungen speichern und wieder aufrufen, um von Auftrag zu Auftrag Zeit zu sparen. Dieses CAT-II-zertifizierte Oszilloskop erweitert seine Funktionalität um vollständige DMM-Funktionen, die auf dem großen 3,8 Zoll (97 mm) Farb-LC-Display angezeigt werden. Das MS420 wird mit zwei 1X/10X Oszilloskopsonden, Messleitungen, Windows XP/Vista-kompatibler USB-Software und Kabel, Kondensatormessmodul, Einstellschraubendreher, AC-Adapter/Ladegerät, Hartschalenkoffer, Benutzerhandbuch und einer zweijährigen beschränkten Herstellergarantie geliefert.

Specifications

Allgemeine technische Daten
AC Current 40 mA, 300 mA, 20A
AC Voltage 400 mV, 4 V, 40 V, 400 V
Capacitance 51,2 nF bis 100 µF
Continuity Ja
Cursor Measurement Spannung und Zeit
DC Current 40 mA, 300 mA, 20A
DC Voltage 400 mV, 4 V, 40 V, 400 V
Diode Test Ja
Frequency Bandwidth 20 MHz
Glitch Capture 50 ns
Input Impedance 1 MΩ/20 pF
Input Voltage 400 V (Spitze)
Memory 6000 Punkte pro Kanal
Number of Channels 2
PC Interface USB
Resistance 400 Ω, 4 kΩ, 40 kΩ, 400 kΩ, 40 MΩ
Risetime 17,5 ns
Sample Mode[s] Abtastwert, Mittelwert, Spitzenwert
Sampling Rate 100 MS/s
Timebase Range 5 ns bis 5 s/div
Trigger Coupling AC, DC
Trigger Mode[s] Freilauf, Einzelablenkung, Flanke, Video
Trigger Source CH1, CH2
True RMS Ja
Vertical Resolution 8 Bit
Vertical Sensitivity 5 mV bis 5 V/div
Weitere Details
Certifications CE
Dimensions 180 × 113 × 40 mm (7 × 4,4 × 1,6 Zoll)
Display 96 mm (3,8 Zoll) Farb-LCD (320 x 240 Pixel)
Power Lithium-Ionen-Akku, Netzteil/Ladegerät
Safety Category CATII – 400 V
Warranty 2 Jahre
Weight 690 g (24,3 oz)
