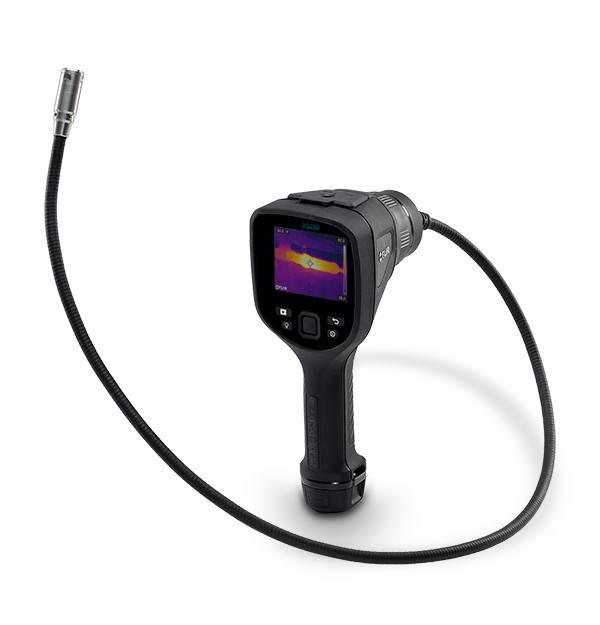

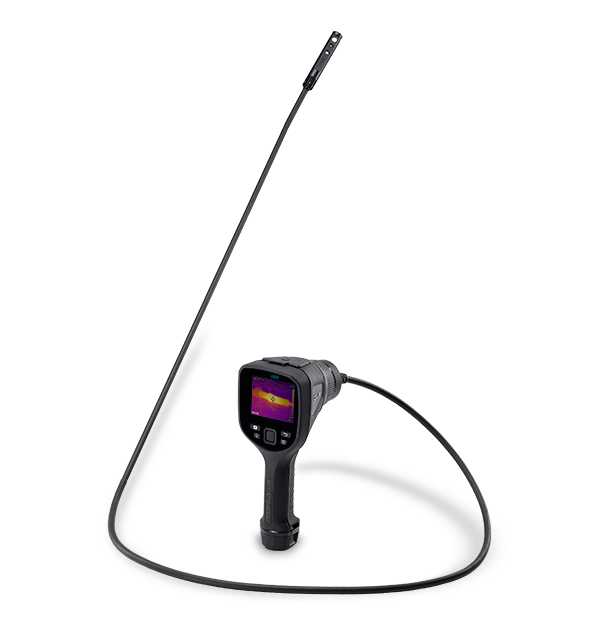

Das FLIR VS290 ist ein visuelles Wärmebild- und Industrie-Videoskopsystem, das Fachkräften hilft, Fehler und Gefahren in schwer zugänglichen Bereichen schnell und sicher zu erkennen. Dank einer echten Wärmebildkamera mit 160 × 120 Pixeln und FLIR MSX® (VSC-IR32- und VSC-IR33-Sonden)* sind VS290-Videoskope in der Lage, unsichtbare heiße Stellen zu erkennen und zu messen, bevor es zu katastrophalen Geräteausfällen kommen kann. Die kleinen, schlanken Spitzen erleichtern die Inspektion bei engen oder begrenzten Öffnungen, was die Produktivität erhöht und die Diagnosezeit reduziert. Die 2-Meter-Seitenblicksonden verfügen über eine Sicherheitseinstufung nach CAT IV 600 V — perfekt für die Inspektion von unterirdischen elektrischen Gewölben. Die nach vorne gerichtete 1-Meter-Sonde ist eine praktische Lösung für allgemeine Zwecke und Wärmebildaufnahmen von Gebäuden. Dabei handelt es sich um vielseitige Werkzeuge für die anspruchsvollsten Umgebungen in den Bereichen Versorgung, Fertigung und Gebäudewartung.
Schnelles Auffinden verborgener Defekte aus sicherem Abstand mit der Wärmebildkamera mit echter Auflösung von 160 × 120. Zu den 2-Meter-Optionen gehören eine integrierte visuelle Kamera und eine Arbeitsleuchte sowie eine MSX-Detailoptimierung (Multispectral Dynamic Imaging).
Sehen Sie sich die Ergebnisse einfach auf dem 3,5-Zoll-Farbdisplay an. Laden Sie Bilder und Videos herunter und stellen Sie diese über die integrierte SD-Speicherkarte oder per USB-C-Kabel bereit.
Die IP67-Sondenspitzen der Kamera und das IP54-Videoskop schützen vor Staub und Wasser, und die CAT IV 600V-klassifzierten Sonden machen elektrische Inspektionen sicherer.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120 Pixel |
| Bildgebung und optische Daten | |
|---|---|
| Built_in Digital Camera | FLIR VS290-21: Kein FLIR VS290-32, FLIR VS290-33: Ja |
| Color palettes | Iron, Rainbow, Gray, unter Alarm, über Alarm |
| Detector Pitch | 12 µm |
| Detector Type | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Field of view [FOV] | 57 × 44° × 44° |
| Focus | Fokussierfrei |
| Image Frequency | 8,7 Hz |
| Image Modes | FLIR VS290-21: Nur IR FLIR VS290-32, FLIR VS290-33: Nur IR, nur visuell, MSX® |
| IR Resolution | 160 × 120 Pixel |
| Minimum Focus Distance | 0,15 m |
| MSX | Legt sichtbare Details über das Wärmebild mit voller Auflösung |
| Spectral Range | 8 µm bis 14 µm |
| Thermal Sensitivity_NETD | <100 mK |
| Messung und Analyse | |
|---|---|
| Accuracy | Bei Umgebungstemp. 15 bis 35 °C (59 bis 95 °F) und Objekttemp. über 0 °C (32 °F) 0 bis 100 °C (32 bis 212 °F): ±3°C (±5,5°F) 100 bis 400°C (212 bis 752°F): ±3 % |
| Camera size [L x W x H] | FLIR VS290-21: Komplettes Kit mit Gehäuse: 53 × 33 × 16,5 cm (20,87 × 12,99 × 6,5 Zoll) Anzeige: 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 Zoll) VSC-IR21 Sonde: 111,5 cm × 0,69 cm (43,9 × 0,3 Zoll) Sondenspitze: 19 mm Durchmesser FLIR VS290-32: Komplettes Kit mit Gehäuse: 118 × 45 × 16 cm (46,46 × 17,72 × 6,3 Zoll) Anzeige: 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 Zoll) Messsonde: 212,2 × 0,69 cm (83,5 × 0,3 Zoll) Messsondenspitze: 71,71 × 40,52 × 11 mm (2,8 × 1,6 × 0,4 Zoll) FLIR VS290-33: Komplettes Kit mit Schutztasche: 118 × 45 × 16 cm (46,46 × 17,72 × 6,3 Zoll) Display: 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 Zoll)×Sonde: 212,2 × 0,69 cm (83,5 × 0,3 Zoll) Sondenspitze: 71,71 × 40,52 11 mm (2,8 × 1,6 × 0,4 Zoll) |
| Camera weight incl battery | FLIR VS290-21: Kompletter Satz mit Gehäuse: 4,8 kg (10,58 lb) Anzeige: 640 g (1,41 lb) Sonde: 490 g (1,08 lb) FLIR VS290-32: Kompletter Satz mit Gehäuse: 13 kg (28,66 lb) Anzeige: 640 g (1,41 lb) Sonde: 470 g (1,04 lb) FLIR VS290-33: Kompletter Satz mit Gehäuse: 13 kg (28,66 lb) Anzeige: 640 g (1,41 lb) Sonde: 470 g (1,04 lb) |
| Color alarm [isotherm] | Über, unter |
| Emissivity Correction | 3 voreingestellte und 1 benutzerdefinierbare Emissionsgradeinstellung(en) |
| Measurement Presets | Keine Messung, Center-Spot, Hot-Spot, Cold-Spot |
| Object Temperature Range | -10 bis 400 °C (14 bis 752 °F) |
| Spot Meter | 1 im Live-Modus |
| Kommunikation und Datenspeicher | |
|---|---|
| Communication Interfaces | USB Typ C: Datenübertragung/Stromversorgung |
| Memory Type | Inklusive auswechselbarer SD-Speicherkarte (16 GB) |
| Saved image format | Radiometrische JPEG-Bilder |
| Benutzeroberfläche | |
|---|---|
| Display | 3,5 in RGB TFT LCD (320 × 240 Pixel) |
| Stromversorgung | |
|---|---|
| Battery operating time | >5 Stunden (bei voller LCD-Helligkeit und eingeschalteter Arbeitsleuchte) |
| Battery Type | Wiederaufladbarer Li-Ion-Akku (3,7 V), in der Kamera oder mit separatem Ladegerät aufladbar |
| Allgemeine Angaben | |
|---|---|
| Form Factor | FLIR VS290-21: Frontkamera FLIR VS290-32, FLIR VS290-33: Totwinkel-Kameras |
| Packaging | FLIR VS290-21: Videoskop-Display, Thermokamera-Sonde, zwei Akkus, Batterieladegerät, SD-Karte, USB-Kabel, Handgelenkschlaufe, Hartschale, gedruckte Dokumente FLIR VS290-32, FLIR VS290-33: Videoskop-Display, MSX-Kamerasonde, zwei aufladbare Akkus, Ladegerät, SD-Karte, USB-Kabel, Handschlaufe, Hartschalenkoffer, Dokumentation in gedruckter Form |
| Probe Length | FLIR VS290-21: 1 m (3,3 Fuß) ohne Sondenspitze FLIR VS290-32, FLIR VS290-33: 2 m (6,6 Fuß) ohne Sondenspitze |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | ETL, CE, RCM, FCC |
| EMC | EN 61326-1, EN 61000-6-2 (Störfestigkeit), EN 61000-4-2 (ESD), EN61000-6-3 (Emissionen), FCC 47 CFR Teil 15 Klasse B |
| Encapsulation | Sondenspitze: IP67 (IEC 60529), Gehäuse/Kabel: IP54 |
| Humidity [operating and storage] | 5 % bis 90 % relative Luftfeuchte (rF, nicht kondensierend) |
| Operating Temperature Range | -10 bis 50 °C (14 bis 122 °F) |
| Safety | CAT IV, 600 V |
| Shock | 25 g (IEC 60068-2-29) |
| Storage Temperature Range | -20 bis 60 °C (-4 bis 140 °F) |
| Vibration | 2 g (IEC 60068-2-6) |
| Warranty | FLIR 2-10-Garantie |
