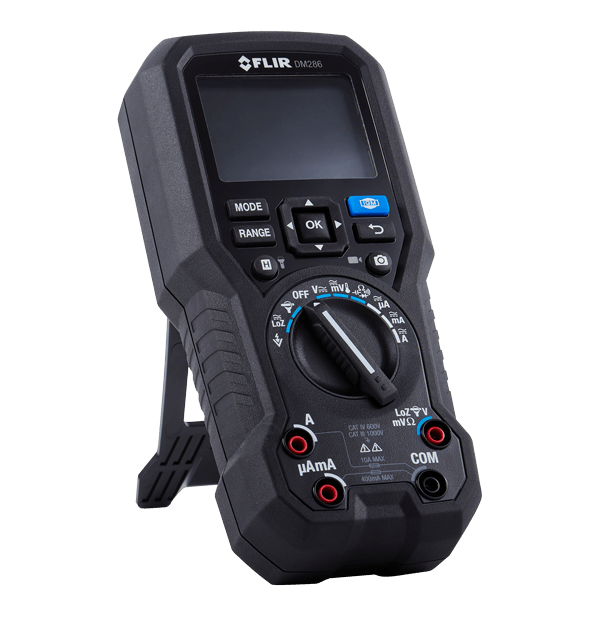

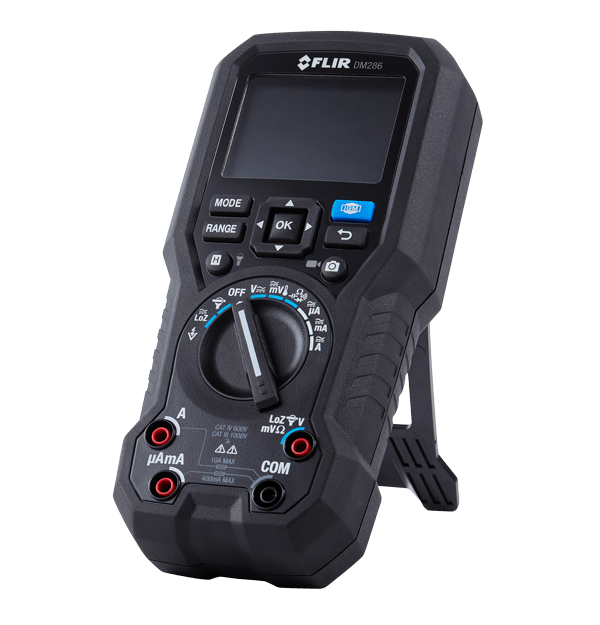

Das industrielle Bildgebungsmultimeter Flir DM286 ist das ultimative Werkzeug für Elektroinspektoren, die eine sichere, genaue und effiziente Methode zur Identifizierung, Dokumentation und Weitergabe von Ergebnissen suchen. Mit IGM™ (Infrared Guided Measurement) und MSX® (Multi-Spectral Dynamic Imaging) können Sie sicher erkennen, wo sich Gefahren verbergen, bevor der Kontakt überhaupt erfolgt. Das leistungsstarke Multimeter kann bis zu 30.000 Bilder und 100 Protokolldateien aufnehmen und speichern, mit der Möglichkeit, Videoclips im IR- und sichtbaren Bereich aufzunehmen. Daten live in Echtzeit vom DM286 auf Ihr Mobilgerät streamen. Verwenden Sie die Meterlink®-App, um schnell und effizient Messwerte, Bilder und Videos für Analysen, Trends und das Teilen zu erfassen.
Präzision beginnt mit Sicherheit

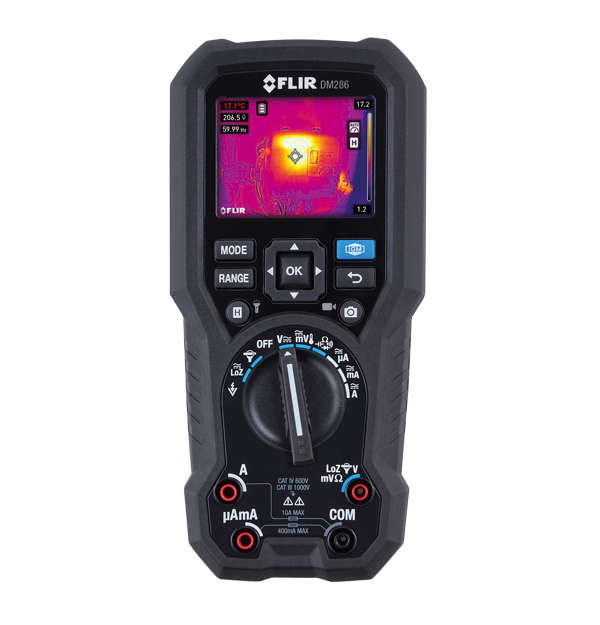

Lokalisieren Sie potenziell gefährliche Probleme sicher und ohne direkten Kontakt mit Flir IGM. MSX gibt Ihnen unübertroffene Klarheit, indem Kanten- und Umrissdetails in Wärmebilder eingebettet werden.

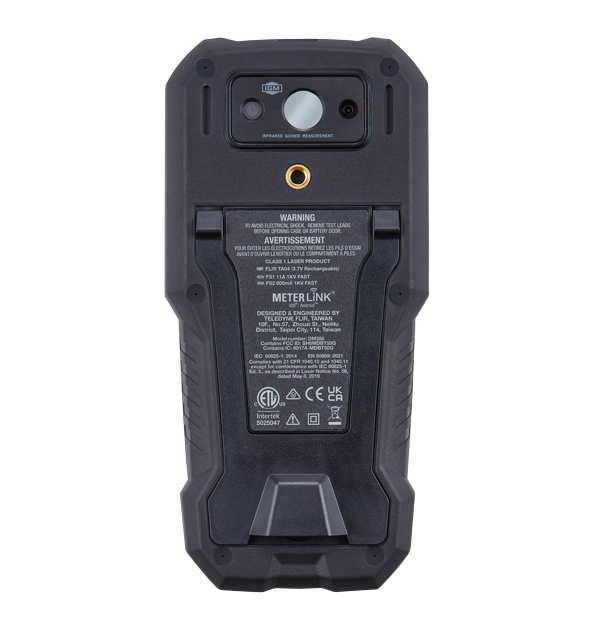

Der Flir DM286 verfügt über eine eingebaute LED-Arbeitsleuchte für bessere Sichtbarkeit in dunklen oder schlecht beleuchteten Bereichen, zwei wiederaufladbare Lithium-Polymer-Batteriepacks für den ganztägigen Betrieb und eine 2 m lange Falltestleistung für Haltbarkeit.
Verwenden Sie die Flir Meterlink-App, um Messwerte schnell und effizient zu erfassen und zu vergleichen, radiometrische Bilder und Videos zu analysieren und zu teilen sowie Berichte zu erstellen.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 160 ×120 (19.200 Pixel) |
| Display Counts | 6.000 |
| AC_DC Voltage | 1.000 V AC RMS ±(1,0 % + 3) 1.000 V DC ±(0,09 % + 3) |
| AC_DC Amps | 10,00 A AC RMS ±(1,5 % + 3) 10,00 A DC ±(1,0 % + 3) |
| Connectivity | Bluetooth BLE |
| Bildgebung und optische Daten | |
|---|---|
| Color palettes | Eisen, Regenbogen, Arktis, Weißglühend, Schwarz-Heiß |
| Field of view, visual | 71° × 56° |
| Focus | Fest |
| Frame Rate | 9 Hz |
| Image Modes | MSX-Wärmebildgebung (multispektrale dynamische Bildgebung) Nur Wärmebildkamera Nur Digitalkamera |
| IR Resolution | 160 ×120 (19.200 Pixel) |
| IR Sensitivity | 150 mK (0,15 °C) |
| Spectral Response | 8–14 µm |
| Thermal Imaging Detector | FLIR Lepton® Mikrobolometer |
| Visual Focus and FOV | Fester Fokus, 71° × 56° FOV |
| Visual Resolution | 2 Megapixel (1.600 × 1.200 Pixel) |
| Messung und Analyse | |
|---|---|
| AC_DC Amps | 10,00 A AC RMS ±(1,5 % + 3) 10,00 A DC ±(1,0 % + 3) |
| AC_DC LoZ V | 1.000 V AC RMS oder 1.000 V DC ±(1,3 % + 4) |
| AC_DC mVolt | AC 600,0 mV ±(1,0 % + 3) DC 600,0 mV ±(0,2 % + 3) |
| AC_DC Voltage | 1.000 V AC RMS ±(1,0 % + 3) 1.000 V DC ±(0,09 % + 3) |
| Calibration Cycle | Einmal pro Jahr, empfohlen |
| Capacitance | 10,00 mF ±(4,0 % + 5) |
| Continuity check threshold | 10–100 Ω |
| Diode Test | 1.500 V ±0,9 % |
| Display Counts | 6.000 |
| Frequency Counter | 100,00 kHz ±(0,1 % + 5) |
| Measuring Rate | 3 Messungen pro Sekunde |
| Resistance | 6,000 MΩ ±(0,9 % + 5), 60,00 MΩ ±(3,0 % + 5) |
| Temperature Accuracy | ±3 °C (5,4 °F) oder ±3 % des Messwertes (je nachdem, welcher Wert größer ist) bei Temperaturen > 25 °C (77 °F) ±5 °C bei Temperaturen -10 °C bis 25 °C (14 °F bis 77 °F) |
| Temperature Range | –5 °C bis 300 °C (23 °F bis 572 °F) |
| Temperature Resolution | 0,1 °C (0,1 °F) |
| Temperature Type K thermocouple | -40 °C bis 400 °C DMM ± (1,0 % + 3 °C) / IGM ± (1,0 % + 5 °C) (-40 °F bis 752 °F DMM ± (1,0 % + 5,4 °F) / IGM ± (1,0 % + 9 °F) |
| Thermal Sensitivity | 150 mK (0,15 °C) |
| VFD | AC V: 1.000 V AC RMS, ±(1,3 % + 4) bei 45∽65 Hz |
| Kommunikation und Datenspeicher | |
|---|---|
| Communication Protocol | METERLiNK |
| Connectivity | Bluetooth BLE |
| Image File Format | Radiometrische Bilder |
| Storage | 40.000 Messwerte pro Speichersatz |
| Storage Media | eMMC 4 GB |
| Stored Image Capacity | bis zu 30,000 |
| Video Recording | 50 Minuten maximale Dauer 20 Sekunden maximale Dauer für die Dateiübertragung |
| Benutzeroberfläche | |
|---|---|
| Display | 2,8 Zoll |
| Display Brightness | Hoch, Mittel, Niedrig |
| Stromversorgung | |
|---|---|
| Auto Power Off | Für Messgerät: auf AUS, 2, 5 oder 10 Minuten einstellen Nur für Arbeitslampe: auf AUS, 5, 15 oder 30 Minuten einstellen |
| Battery | TA04, Lithium-Polymer, wiederaufladbar, 3.050 mAh. Inkl. zwei Batterien |
| Battery Life | Ca. 6,5 Stunden im IGM-Modus mit Displayhelligkeit auf Mittel eingestellt. Ca. 10 Stunden in der Betriebsart als Multimeter (mittlere Helligkeit) |
| Non_Contact Voltage Detector [NCV] | Ja |
| Allgemeine Angaben | |
|---|---|
| Dimensions [L x W x H] | 20 cm × 9,6 cm × 5,6 cm (7,9 Zoll × 3,8 Zoll × 2,2 Zoll) |
| Included | 1 x DM286 Multimeter für die Industrielle Wärmebildgebung 1 Satz CATIV 600V-Prüfleitung 1 Satz CATIV 600V-Krokodilklemme 1 USB-Kabel Typ A auf Micro-USB (mit Datenübertragungsfähigkeit) 1 Thermoelement vom Typ K (-30 °C bis 260 °C) 1 gepolsterte Tragetasche 1 FLIR-Schnellstartanleitung 1 FLIR-Garantiekarte 2 TA04 Akkuzellen |
| Scanning Mode | Kontinuierlicher Scan. Zielerfassung über Fadenkreuz und Laserpointer. |
| Weight | 569 g ohne Batterie (ca.) |
| Worklights | 1 LED |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| Drop test | 2 m (6,6 ft) |
| EMC | EN61326-1 |
| Emissivity Settings | 0,10 bis 1,00 (Standard ist 0,95); Auswahl unter vier Voreinstellungen oder manuelle Einstellung. |
| IP Rating | IP40 |
| Laser Pointer Power | ≤0,39 mW |
| Laser Type | Klasse I (rot) |
| Laser Wavelength | 640 nm bis 660 nm |
| Operating Altitude | 2.000 m (6.560 ft) |
| Operating Temp and Humidity | -10 °C bis 30 °C (14 °F bis 86 °F), <85 % rel. Feuchte 30 °C bis 40 °C (86 °F bis 104 °F), <75 % rel. Feuchte 40 °C bis 50 °C (104 °F bis 122 °F), <45 % rel. Feuchte |
| Pollution Degree | 2,0 |
| Safety | IEC 61010-1 CAT IV – 600 V, CAT III – 1000 V |
| Storage temperature and relative humidity [RH] | -20 °C bis 60 °C (-4 °F bis 140 °F), 0 –80 % rel. Feuchte (ohne Batterien) |
| Warranty | 10 Jahre eingeschränkte Gewährleistung https://www.flir.com/testwarranty |
| Zubehör | |
|---|---|
| Software | FLIR METERLiNK® App |
