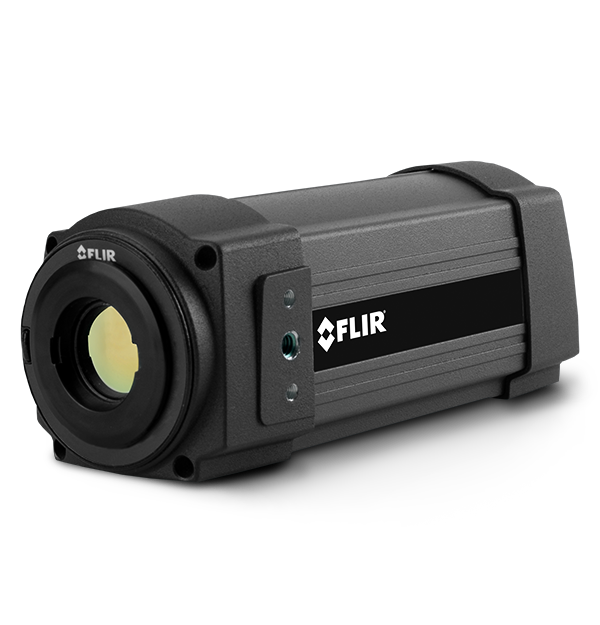

FLIR A310
IR-Temperatursensoren für die Überwachung wichtiger Betriebsmittel
Product Variations
Die fest installierbare Wärmebildkamera FLIR A310 kann fast überall montiert werden, wo wichtige Betriebsmittel und andere wertvolle Wirtschaftsgüter zu überwachen sind. Die Kamera schützt Ihre Anlage und misst Temperaturunterschiede, damit sich die Dringlichkeit der Situation beurteilen lässt. Auf diese Weise können Sie Probleme erkennen, bevor es zu kostspieligen Ausfällen kommt, Stillstandszeiten vermeiden und die Sicherheit am Arbeitsplatz verbessern.
Überwachen Sie Ihre wichtigen Betriebsmittel
Die FLIR A310 verfügt über ein 320 x 240 Pixel großes Vanadiumoxid (VOx)-Mikrobolometer, das Temperaturunterschiede von bis zu 50 mK erkennt.
Ethernet/IP, Modbus TCP-kompatibel für den Austausch von Analyse- und Alarmergebnissen an eine SPS; digitale Ein-/Ausgänge für Alarme, externe Gerätesteuerung.
Die A310 bietet Punkt-, Flächen- und Differenztemperaturmessung und Alarmauslösungen sind als Funktion von Analyse, Innentemperatur oder Digitalausgang möglich.
Specifications
| Highlighted | |
|---|---|
| Digital I_O connector type | 6-polige steckbare Schraubklemme |
| Digital Inputs | 2 über Optokoppler, 10-30 V DC |
| Digital Output Purpose | Abhängig von ALARM, Ausgabe auf externes Gerät (wird programmgesteuert geschrieben) |
| Digital Outputs | 2 über Optokoppler, ON = Stromversorgung (max. 100 mA), OFF = Stromkreis unterbrochen |
| Ethernet Video Streaming | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| EMC | •EN 61000-6-2 (Störfestigkeit) •EN 61000-6-3 (Abstrahlung) •FCC 47 CFR Teil 15 Klasse B (Abstrahlung) |
| f number | 1,3 |
| Image Frequency | 9 Hz |
| Thermal Sensitivity_NETD | < 0,05 °C bei +30 °C/50 mK |
| Accuracy | ±2 °C oder ±2 % des Messwerts |
| Alarm Functions | 6 automatische Alarme zu jeder gewählten Messfunktion, Digital In, Kameratemperatur, Timer |
| Alarm Output | Digital Out, Protokollierung, Bildspeicherung, Dateiübertragung (FTP), eMail (SMTP), Benachrichtigung |
| Kommunikation und Datenspeicher | |
|---|---|
| Digital input purpose | Bildmarker (Start/Stopp/allgemein), Eingang für externes Gerät (wird programmgesteuert gelesen) |
| Digital Inputs | 2 über Optokoppler, 10-30 V DC |
| Digital I_O connector type | 6-polige steckbare Schraubklemme |
| Digital I_O isolation voltage | 500 V eff. |
| Digital I_O supply voltage | 6–24 V DC, max. 200 mA |
| Digital Output Purpose | Abhängig von ALARM, Ausgabe auf externes Gerät (wird programmgesteuert geschrieben) |
| Digital Outputs | 2 über Optokoppler, ON = Stromversorgung (max. 100 mA), OFF = Stromkreis unterbrochen |
| Ethernet | Steuerung, Ergebnis und Bild |
| Ethernet Communication | Basiert auf einem TCP/IP Socket, von FLIR urheberrechtlich geschützt |
| Ethernet Connector Type | RJ-45 |
| Ethernet Image Streaming | 16-Bit 320 × 240 Pixel bei 4,5 Hz - Radiometrisch |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 0 |
| Ethernet Protocols | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 100 Mbit/s |
| Ethernet Video Streaming | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| File Formats | Standard JPEG, 16 Bit einschließlich Messdaten |
| Storage Media | Eingebauter Speicher für die Bildspeicherung |
| Video Connector Type | BNC-Standardanschluss |
| Video Out | Composite-Video-Ausgang; kompatibel zu PAL und NTSC |
| Bildgebung und optische Daten | |
|---|---|
| Color palettes | Farbpaletten (SW, SW inv., Eisen, Regenbogen) |
| Detector Pitch | 25 µm |
| Detector Time Constant | normalerweise 12 ms |
| Detector Type | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| f number | 1,3 |
| Field of view [FOV] | 25° × 18,8° |
| Focal Length | 18 mm |
| Focus | Automatisch oder manuell (eingebauter Motor) |
| Image Frequency | 9 Hz |
| IR Resolution | 320 x 240 Pixel |
| Lens Identification | Automatisch |
| Minimum Focus Distance | 0,4 m |
| Screen EST Mode | No |
| Spatial resolution [IFOV] | 1,36 mrad |
| Spectral Range | 7,5 - 13 µm |
| Thermal Sensitivity_NETD | < 0,05 °C bei +30 °C/50 mK |
| Video Standard | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Zoom | 1- bis 8-fach stufenlos, digital, interpolierender Zoom bei Bildern |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °C oder ±2 % des Messwerts |
| Alarm Functions | 6 automatische Alarme zu jeder gewählten Messfunktion, Digital In, Kameratemperatur, Timer |
| Alarm Output | Digital Out, Protokollierung, Bildspeicherung, Dateiübertragung (FTP), eMail (SMTP), Benachrichtigung |
| Area | 10 Rechteckbereiche mit max./min./Durchschnitt/Position |
| Atmospheric transmission correction | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Difference Temperature | Temperaturunterschied zwischen Messfunktionen oder Referenztemperatur |
| Emissivity Correction | Variabel von 0,01 bis 1,0 |
| External Optics and Windows Correction | Automatisch, basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur |
| Isotherm | 1 mit oberhalb/unterhalb/Intervall |
| Measurement Corrections | Globale und individuelle Objektparameter |
| Measurement Option | Filter zum Abdecken von Messbereichen Planmäßige Rückmeldung: Dateiübertragung (ftp), eMail (SMTP) |
| Object Temperature Range | -20 bis +120 °C 0 bis +350 °C |
| Optics Transmission Correction | Automatisch, basiert auf Signalen von internen Sensoren |
| Reference Temperature | Manuell eingestellt oder erfasst von einer beliebigen Messfunktion |
| Reflected apparent temperature correction | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Set_up Commands | Datum/Zeit, Temperatur (°C) |
| Spot Meter | 10,0 |
| Allgemeine Angaben | |
|---|---|
| Base Mounting | 2 × M4-Gewindebohrungen (an drei Seiten) |
| Contents | Kartonverpackung, Infrarotkamera mit Objektiv, Ethernet-Kabel, FLIR Tools-Registrierungskarte, Netzkabel, Netzkabel (mit Anschlusslitze), Netzteil, gedruckte Kurzbedienungsanleitung, CD-ROM mit Anwenderdokumentation, CD-ROM mit Dienstprogrammen |
| Housing material | Aluminium |
| Size [L x W x H] | 170 × 70 × 70 mm |
| Weight | 0,7 kg |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| EMC | •EN 61000-6-2 (Störfestigkeit) •EN 61000-6-3 (Abstrahlung) •FCC 47 CFR Teil 15 Klasse B (Abstrahlung) |
| Encapsulation | IP40 (IEC 60529) |
| Humidity [operating and storage] | IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25°C bis +40°C |
| Operating Temperature Range | -15 °C bis +50 °C |
| Shock | 25 g (IEC 60068-2-27) |
| Storage Temperature Range | -40 °C bis +70 °C |
| Tripod Mounting | UNC 1/4 Zoll -20 (an drei Seiten) |
| Vibration | 2 g (IEC 60068-2-6) |
| Stromversorgung | |
|---|---|
| External Power Connector Type | 2-polige steckbare Schraubklemme |
| External Power Operation | 12/24 VDC, 24 W absolutes Max. |
| Voltage | Zulässiger Messbereich 10 – 30 V DC |
