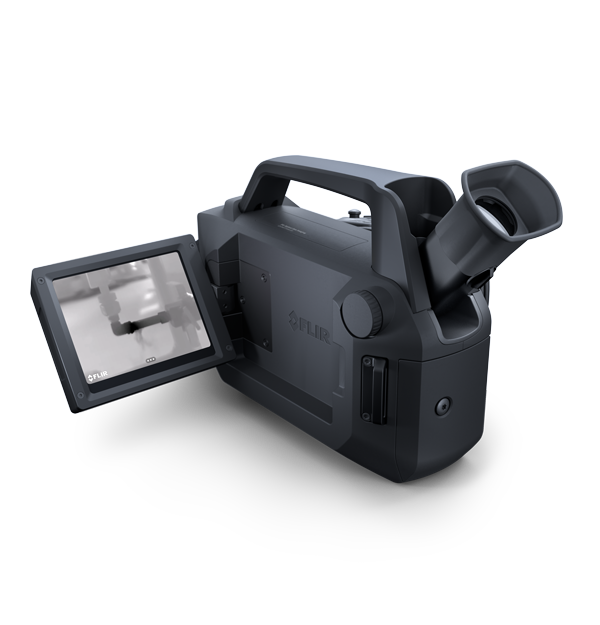

FLIR G343
Optische Gasdetektions-Kamera (OGI) für Kohlendioxid (CO₂)
Product Variations
Die FLIR G343 ist eine innovative OGI-Kamera (optische Gasdetektion), die zur Visualisierung möglicher Kohlendioxid-(CO₂)-Gaslecks in komplexen Systemen verwendet wird, einschließlich verbesserter Ölrückgewinnung, Kohlenstofferfassungssystemen und wasserstoffgekühlter Stromgeneratoren. Unabhängig davon, ob CO₂ ein Nebenprodukt eines Produktionsprozesses ist oder als Spurengas verwendet wird, ist der tragbare, berührungslose G343 ideal zum Erkennen von CO₂-Gaslecks, ohne große Fertigungsvorgänge zu stören oder zu unterbrechen.
Der G343 verwendet den patentierten High-Sensitivity Mode (HSM) von FLIR, der CO₂-Leckagen deutlicher hervorhebt und Ihnen ermöglicht, Tausende von Komponenten effizient zu scannen. Mit 1-Touch Level/Span können Sie die Ebene und Spanne Ihres Bildes automatisch mit einem einzigen Touch anpassen.
Integriertes WLAN und Bluetooth® ermöglichen es Ihnen, sich mit Smartphones oder Tablets zu verbinden und Bilder mühelos in der Cloud zu bearbeiten und zu speichern oder Dateien drahtlos mit dem mitgelieferten Cloud-Dienst FLIR Ignite™ zu übertragen.
Dank des drehbaren 10,16 cm (4 Zoll) großen LCD-Touchscreens, mit dem Sie Ziele aus jeder Richtung betrachten können, können Sie Ihren G343 bequem bedienen und mit ihm interagieren.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | ×Thermische Auflösung 320 240 (76.800 Pixel) |
| Detector Pitch | 30 μm |
| Spectral Range | 4,2 µm bis 4,4 µm |
| Bildgebung und optische Daten | |
|---|---|
| Adjustable Viewfinder | Integriertes, neigbares OLED-Display, 800 × 480 Pixel |
| Camera f_number | 1.59 |
| Color LCD | ×Drehbarer 4-Zoll-LCD-Touchscreen mit 640 480 Pixeln |
| Color palettes | Arctic, White-Hot, Black-Hot, Iron, Lava, Rainbow, Rainbow HC |
| Detector Pitch | 30 μm |
| Detector Type | Focal Plane Array (FPA), gekühlter InSb |
| Display Frame Rate | 60 Hz |
| Field of View | G343 14,5343 14.5°: 14.5° × 10.8° G343 24°: 24° × 18° (23 mm) |
| Focus | Automatisch und Manuell |
| Image Modes | IR-Bild, visuelles Bild, High Sensitivity Mode (HSM), Rauschunterdrückungsfilter |
| IR Resolution | ×Thermische Auflösung 320 240 (76.800 Pixel) |
| Laser Spot | Ja |
| MPEG Video Recording | Ja |
| On Camera Display | LCD-Widescreen-Display mit 800 × 480 Pixeln. Neigbarer OLED-Sucher mit 800 × 480 Pixeln |
| Radiometric IR Video | RTRR (.csq), Über UVC |
| Radiometric JPG | Ja |
| Sensor Cooling | Stirling Mikrokühler (FLIR MC-3) |
| Spectral Range | 4,2 µm bis 4,4 µm |
| Video Recording and Streaming | H.264 auf Speicherkarte |
| Zoom | 1 – 8× stufenloser ein- bis achtfacher Digitalzoom |
| Messung und Analyse | |
|---|---|
| Gas Sensitivity | CO₂: <1,1 ppm x m (ΔT = 10 °C, Abstand = 1 m) |
| Recording | MultiREC-Aufzeichnung; Aufzeichnen mehrerer Dateien automatisch in anpassbarer Reihenfolge |
| Spot Meter | 10 |
| Thermal Sensitivity | <15 mK bei 30 °C (86 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Communication Interfaces | USB 2.0, Bluetooth über Headset, Wi-Fi, HDMI |
| Image File Format | Standard-JPEG einschließlich Messdaten. Nur-Infrarot-Modus |
| Radio | Frequenz Betrieb: •Bluetooth + EDR: 2402–2480 MHz •WLAN 2,4 GHz: 2412–2462 MHz •WLAN 5 GHz: 5150–5250 MHz. Bitte beachten, dass das Frequenzband 5150–5250 MHz nur für die Anwendung im Innenbereich geeignet ist. Siehe nationale Vorschriften. HF-Ausgang (EIRP) • Bluetooth + EDR: <10 dBm •WLAN: <17 dBm Antenne •Integrierte PIFA-Antenne (Gewinn: maximal 2,6 dBi) |
| Storage Media | Herausnehmbare SD-Karte |
| Video Out | HDMI, DVI |
| Allgemeine Angaben | |
|---|---|
| Annotations | Ton: 60 Sekunden mit Bluetooth für Standbilder und Videos Text: Text aus Auswahlliste oder über Touchscreen-Tastatur Bildskizze: Ja, nur bei Infrarot |
| Cloud Services | Über WLAN; FLIR Ignite für direktes, sicheres Hochladen, Organisieren, Speichern und Weitergeben von Bildern (erforderliche Firmware erhältlich) |
| FLIR Inspection Route | In der Kamera aktiviert |
| GPS [removable] | Positionsdaten werden vom integrierten GPS jedem Einzelbild und ersten Bild automatisch hinzugefügt. |
| Laser Pointer | Klasse 2 |
| Package Includes | Infrarotkamera mit Objektiv, Akku (2 Stück), Akkuladegerät, Netzteil mit Mehrfachsteckern, Handgelenktrageband, Trageriemen, Objektivdeckel, Objektivdeckelriemen, Speicherkarte, HDMI-HDMI-Kabel, USB-Kabel, Schraubendreher TX20, Drehknopf (optionale Schraube für hintere Abdeckung), gedruckte Dokumentation und Hartschalenkoffer |
| Packaging Size | 400 × 190 × 510 mm (15,7 × 7,5 × 20,1 Zoll) |
| Size [L x W x H ] w Lens | G343 14,5°: 251,6 mm × 164,5 mm × 170,9 mm (9,9 Zoll × 6,48 Zoll × 6,73 Zoll) G343 24°: 251,6 mm × 164,5 mm × 170,9 mm (9,9 Zoll × 6,48 Zoll × 6,73 Zoll) |
| Weight [incl lens & batteries] | 3 kg |
| Benutzeroberfläche | |
|---|---|
| Languages | 21 |
| Stromversorgung | |
|---|---|
| Battery operating time | >2,5 Stunden bei 25 °C (68 °F) und typischer Nutzung |
| Battery Type | Wiederaufladbarer Li-Ionen-Akku; 7,4 V, wird in der Kamera oder in einem separaten 2-Schacht-Ladegerät aufgeladen |
| Charging Time | 2,5 Stunden bis 95 % Kapazität, Ladestatus wird von LEDs angezeigt |
| Start Up Time | Typischerweise 7 Min. bei 25 °C (77 °F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/EU ROT: EMV 2014/53/EU : ETSI EN 301 489-1 (Radio), ETSI EN 301 489-17, EN 55032 (Emission), EN 55035 (Immunität), EN 61000-4-8 Stufe 5 (Magnetfeld), EN 61000-6-2, Störfestigkeit Industrieumgebung, FCC 47 CFR Teil 15 B, Klasse B (Emission), ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
| Shock and Vibration | Schock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6) |
| Storage Temperature Range | -30 °C bis 60 °C, (-22 °F bis 140 °F) |
