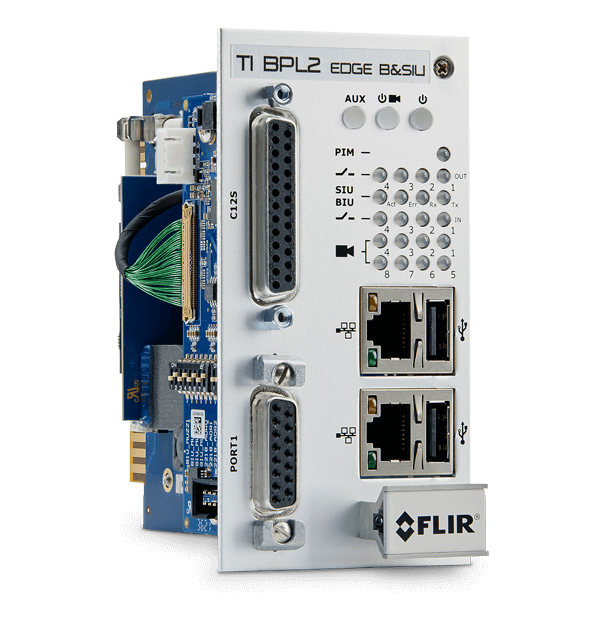

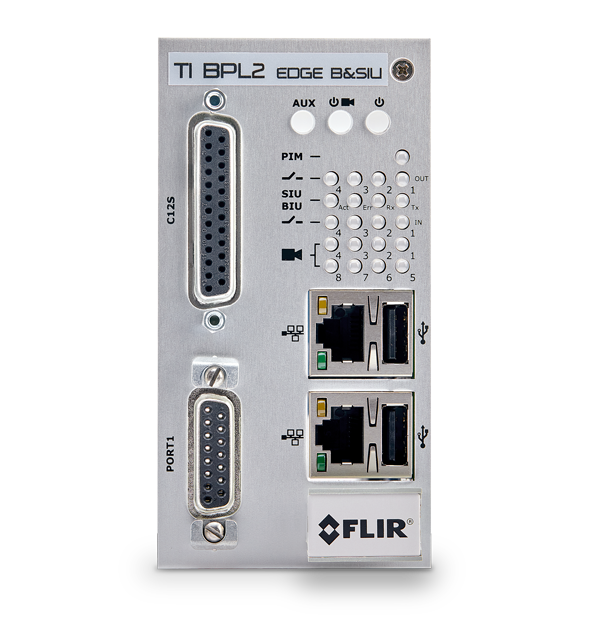

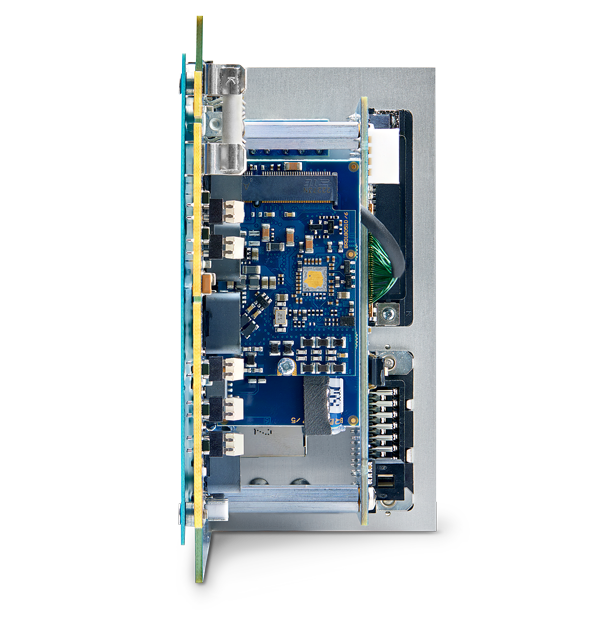

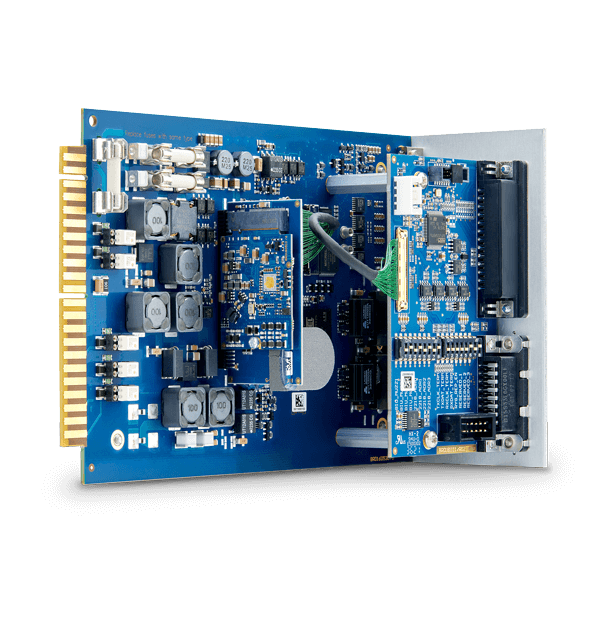

TI BPL2 EDGE B und SIU-SCHNITTSTELLE
Breitband der 2. Generation über die Powerline-Edge-Schnittstelle
• Verbindet die Zonenausgänge von BPL2-Sensoren und/oder Power Line (PL)-Sensoren mit einem Controller und versorgt die BPL2-Sensoren und/oder PL-Sensoren mit Strom und Kommunikation.
• Verbindet den PC mit den BPL2-Sensoren und/oder PL-Sensoren zur Systemkonfiguration und -anzeige
• Maximale Anzahl von Kameras: Vier BPL2- oder PL-Sensoren
• Kompatible(r) BPL2-Sensor(en): ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• Kompatible(r) PL-Sensor(en): TrafiOne
• Maximal bis zu vier BPL2/PL-Sensoren empfohlen
Specifications
| Kommunikation | |
|---|---|
| Connector | Kabel BPL2-Sensor – Schnittstelle: 3 × Drähte über Klemmen (Rückseite): 2 × Drähte für Gleichstrom und Kommunikation: Breitband über Stromleitung (BPL) und 1 × Draht für Funktionserde Schnittstellenmontage: EDGE-Rack montierbar |
| Ethernet | 2 ×RJ45-Ethernet-Anschlüsse (jeweils 10/100 MBit/s selbstschaltend) |
| Input | C12S-Anschluss an der Vorderseite für SIU zu ATC-Controller verfügbar 4 × optisch gekoppelte potenzialfreie Kontakte über EDGE-Anschluss (Rückseite, Pins F/H, W/X, S/T, Y/Z) Imax = 50 mA, Umax = 48 V DC Schließen bei Ereignis oder Öffnen bei Ereignis (Einstellung in der Software) 4 × Ausgangs-LEDs (Vorderseite, grün) Detektionsausgang 1 bis 4 und gemeinsamer Detektionsausgang 1 bis 4 4 × Eingangskontakte über EDGE-Anschluss (Rückseite, Stifte 1, 2, 3, 10) 4 × Eingangs-LEDs (Vorderseite, grün) Hinweis: Es können maximal 20 zusätzliche Detektionsausgänge über maximal fünf 4 E/A USB-Einheiten hinzugefügt werden |
| Output | Detektionsausgänge: 64 × Ausgangszustände über Port-1-Anschluss (vorne, SDLC) an TS-2/ATC-Steuerung Fehlerausgänge: 1 × optisch isolierte Schalterkomponente über EDGE-Anschluss (rückwärtig, Pins J/K) – Imax = 50 mA, Umax = 48 V DC Offen bei Ereignis (Hardwareausgang) 8 × BPL2 Sensorstatus-LEDs (vorne, zweifarbig grün/rot) Fehlerausgang und gemeinsamer Fehlerausgang Funktion des Fehlerausgangs: Fehlerausgang aktiv = Fehler in TI BPL2 EDGE B&SIU oder Ausfall der Stromversorgung oder Fehlerausgang aktiv = Fehler in 4 E/A USB mit zugewiesenem(n) Ausgang(Ausgängen) (z. B. keine Kommunikation) oder Fehlerausgang aktiv = Fehler im entsprechenden BPL2-Sensor (z. B. keine Kommunikation) |
| Elektrik | |
|---|---|
| Power | Netzeingang: 12 V DC bis 60 V DC, über EDGE-Anschluss (Rückseite, Pins A/B, polaritätssensitiv), Power-Taste und LED (Vorderseite, zweifarbig grün/rot) Separate 24 V DC bis 48 V DC über EDGE-Anschluss (Rückseite, Pins D/E) für BPL2-Sensoren Hinweis: 48 V DC an den Pins D/E empfohlen, wenn mehrere BPL2-Sensoren und/oder lange Kabelstrecken vorhanden sind Leistungsausgang: Idem-Spannungsversorgung EIN, über EDGE-Steckverbinder (Rückseite, Stifte PVR, verpolungssicher) Hinweis: BPL2-Kommunikation mit BPL2-Sensoren auf Schnittstellenebene hinzugefügt) Stromverbrauch: Nur Schnittstelle: typisch ≤5 W (6 W Spitzenwert beim Starten) Maximum, Schnittstelle mit Peripherie: <100 W @ 24 V DC Stromverbrauch: Nur Schnittstelle: typisch ≤210 mA @ 24 V DC Maximum, Schnittstelle mit Peripherie: <4 A @ 24 V DC |
| Umgebungsfaktoren | |
|---|---|
| Operating Temperature Range | NEMA II-Spezifikation: -34 °C bis 74 °C (-29,2 °F bis 165,2 °F) |
| Shock and Vibration | FCC: FCC Part 15 Class B Erschütterung und Vibration NEMA II-Spezifikationen |
| Mechanik | |
|---|---|
| Dimensions | H × B × T: 115 mm × 59 mm × 191 mm (4,53 Zoll × 2,32 Zoll × 7,52 Zoll) Standard US EDGE Rack Höhe & Tiefe; Breite = Doppelschlitz |
| Weight | 450 g |
