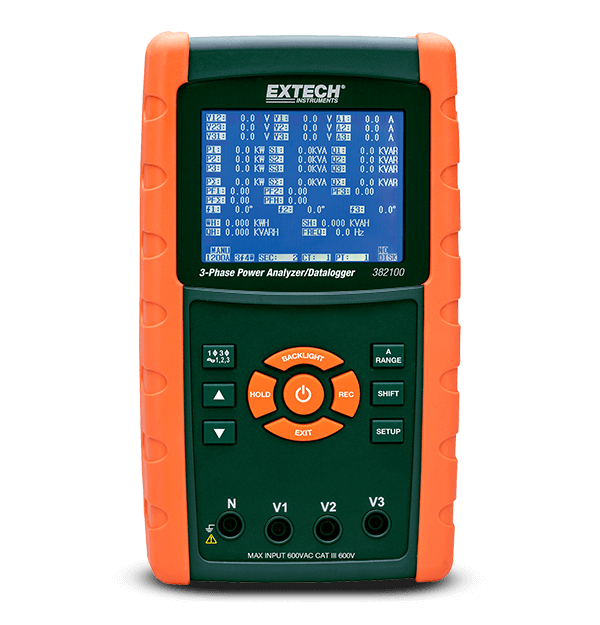

Extech 382100
Analisador de Energia/Registrador de Dados Trifásico de 1.200 A
O Extech 382100 é um Analisador de Energia Trifásico/Registrador de dados que salva as informações (até 30.000 conjuntos de medições) em um cartão de memória SD em formato Excel para a fácil transferência para o computador. Ele fornece uma análise completa do sistema com até 35 parâmetros, incluindo: V (fase a fase), V (fase a terra), A (fase a terra), KW / KVA / KVAR / PF (fase), KW / KVA / KVAR / PF (sistema), KWH / KVAH / KVARH / PFH (sistema) e ângulo de fase. As leituras são exibidas em um LCD grande, de matriz de pontos, legível por luz solar e retroiluminado. Ele vem com três alicates amperimétricos, quatro cabos de tensão com garras jacaré, oito pilhas AA, cartão de memória SD, adaptador CA universal (100 a 240 V), estojo e manual do usuário.
Especificações
| Especificações gerais | |
|---|---|
| Corrente Alternada (CA) | 1.200 A |
| Energia Ativa | 9,999 MW |
| Energia ativa | 9,999 MVAR |
| Energia de potência aparente | 0,0 KVAh a 9,999 MVAh |
| Energia de potência ativa | 0,0 kWh a 9,999 MWHr |
| Energia de potência reativa | 0,0 kVARh a 9,999 MVARh |
| Fase | -180° a +180.0° |
| Fator de potência | 0,00 a 1,00 |
| Frequência | 45 Hz a 65 kHz |
| Memória | 60.000 leituras (cartão de memória SD de 2 GB) |
| Potência aparente | 9,999 MVA |
| Precisão básica da corrente alternada CA | ±(0,5% da leitura + 0,5 A) |
| Precisão básica da energia de energia ativa | ±(2,0% da leitura + 0,08 KWh) |
| Precisão básica da energia de potência aparente | ±(2,0% da leitura + 0,08 KVAh) |
| Precisão básica da energia de potência ativa | ±(2,0% da leitura + 0,08 KVARh) |
| Precisão básica da frequência | ±0,1 Hz |
| Precisão básica da potência aparente | ±(1,0% da leitura + 0,08 KVA) |
| Precisão básica da potência ativa | ±(1,0% da leitura + 0,08 KW) |
| Precisão básica da potência reativa | ±(1,0% da leitura + 0,08 KVAR) |
| Precisão básica da tensão CA | ±(0,5% da leitura + 0,5 V) |
| Precisão básica de fase | ±1° |
| Precisão básica do fator de potência | ±0,04 |
| Tensão de CA | 600,0 V |
| True RMS | Sim |
| Detalhes adicionais | |
|---|---|
| Categoria de Segurança | CAT III-600 V |
| Certificações | CE |
| Dimensões | 225 × 125 × 64 mm (8,9 × 2,5 × 1,3") |
| Garantia | 2 anos |
| Peso | Medidor: 1.049 g (2,3 lb); Alicate: 522 g (1,2 lb) |
