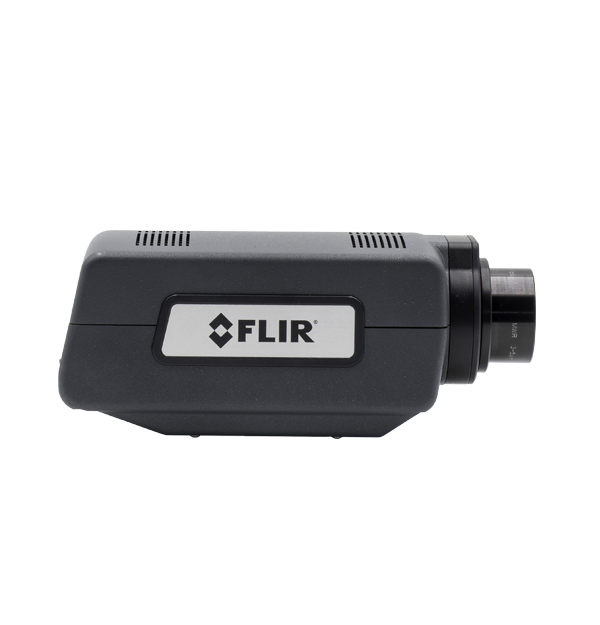

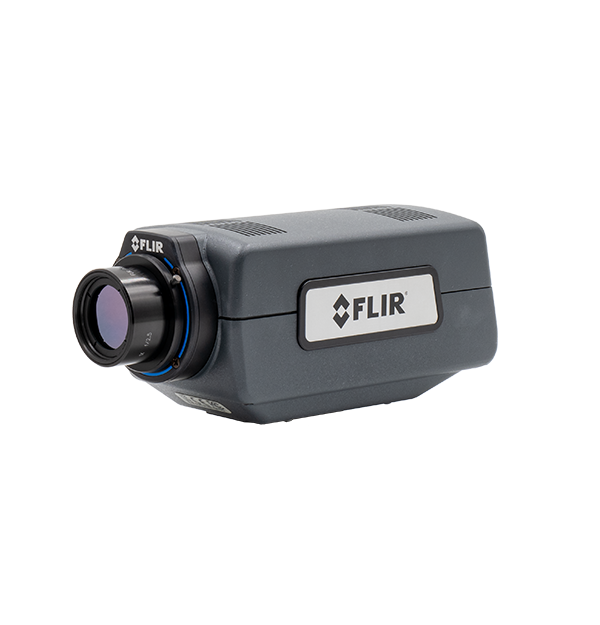

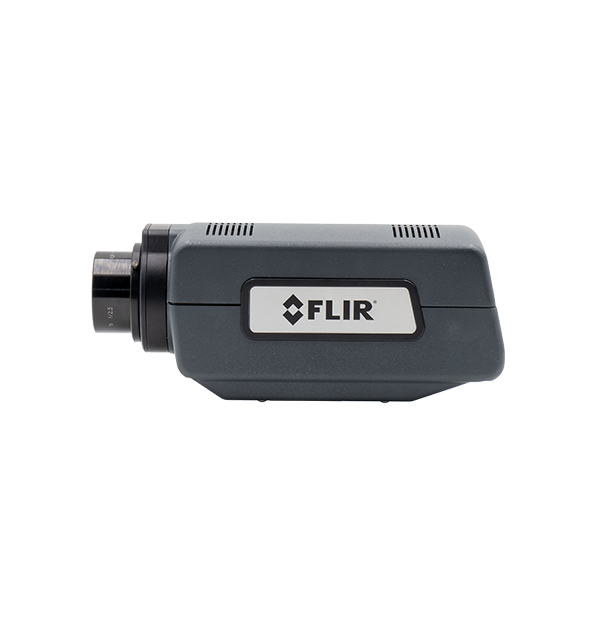

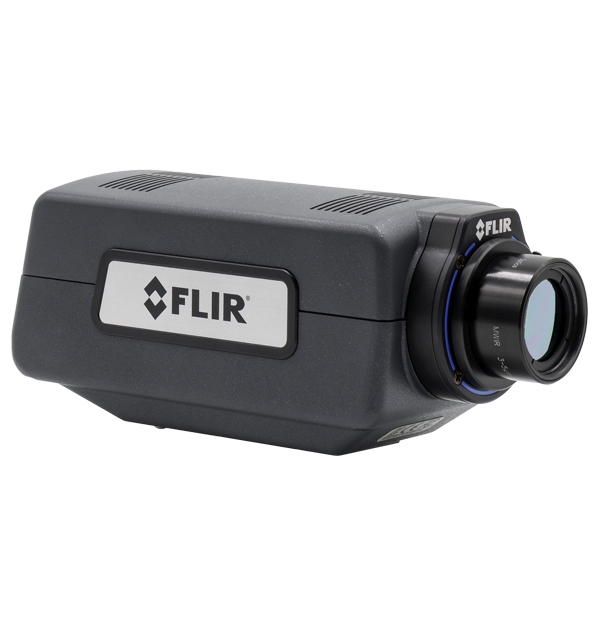

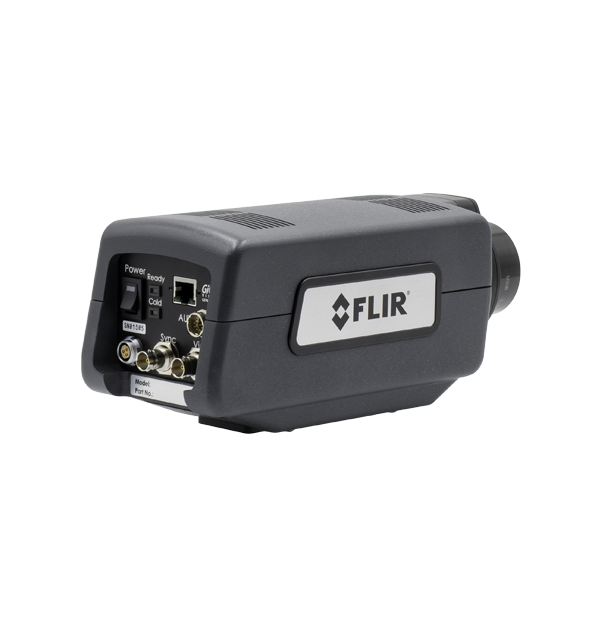

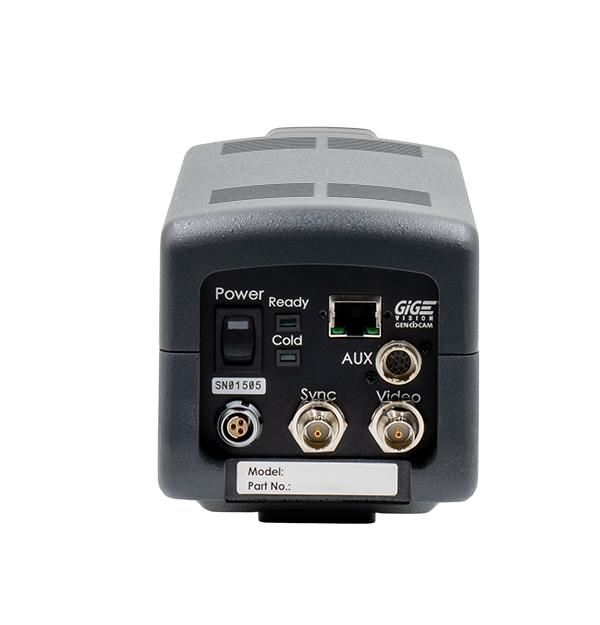

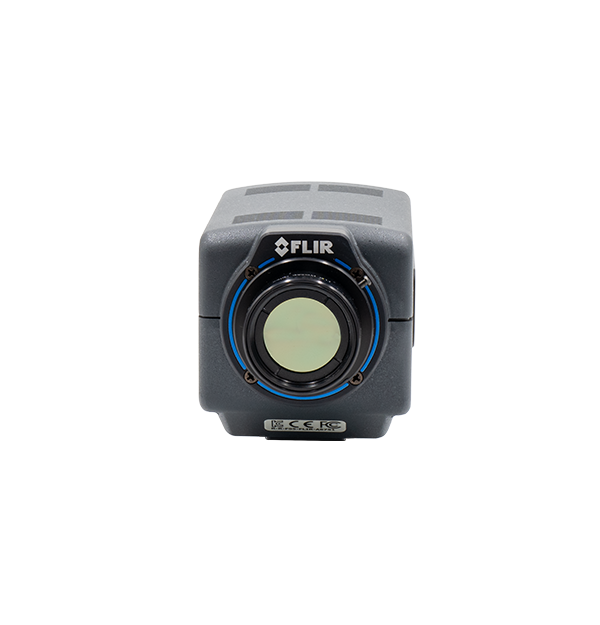

Flir A6481
Câmera MWIR Refrigerada de Longa Vida
A Flir A6481 é uma câmera de automação MWIR de alto desempenho projetada para controle de processo avançado, garantia de qualidade e testes não destrutivos. Parte da A6400-Series, ela oferece alta sensibilidade térmica e taxas de quadros rápidas para medição precisa de temperatura em produtos em movimento. Construído com componentes eletrônicos comprovados da A6700-Series, o Flir A6451 suporta GigE Vision e GenICam para fácil integração do sistema. Seu resfriador linear de longa vida útil líder do setor reduz as demandas de manutenção, tornando-o ideal para automação contínua 24 horas por dia, 7 dias por semana, em ambientes industriais exigentes.
Especificações
| Highlighted | |
|---|---|
| Montagem | 2 orifícios roscados × de 1/4”, 1 orifício roscado × de 3/8” -16, 4 orifícios roscados × de 10 -24 |
| Número f | f/2.5 |
| Taxa Máx. de Quadros | Programável; 0,0015 Hz a 125 Hz |
| Precisão | ≤100 °C ±2 °C (±1 °C típico, > 100 °C ±2 °C de leitura (±1 °C típico) |
| Comunicação e armazenamento de dados | |
|---|---|
| Comando e Controle | GenICam (GigE), RS-232 |
| Modos de Sincronização | Sincronização de entrada/saída |
| Geração de imagem e óptica | |
|---|---|
| Carimbo de Data/Hora da Imagem | Sim |
| Clock de Pixel | 50 MHz |
| Faixa Dinâmica | 14 bits |
| Faixa Espectral | 3,0 - 5,0 µm |
| Foco | Motorizada (compatível com manual) |
| Interface da Lente | Flir FPO-M (baioneta de 4 abas, motorizada) |
| Lentes Disponíveis | Manual (3-5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm, 50 mm, Macro Motorizado (3-5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Lentes/Microscópios de Close-up | 1x, 3x |
| Modos de Janela Secundária | Janelas flexíveis de até 16 × 4 (etapas de 16 colunas, 4 linhas) |
| Modos de Leitura | Integração assíncrona durante a leitura/integração assíncrona e, em seguida, leitura |
| Modos de Vídeo | SDI: 720p a 50/59,9 Hz, 1080p a 29,9 Hz |
| Número f | f/2.5 |
| Operacionalidade | 99,5% |
| Padrão de Vídeo | SDI |
| Paletas de cores | Selecionável de 8 bits |
| Refrigeração do Sensor | Revestimento Flir FL-100 |
| Resolução de IV | 640 512× |
| Sensibilidade Térmica - NETD [típica] | < 30 mK, 25 mK, típico (50% de enchimento a 30 °C) |
| Sobreposição | Configuração fixa *pode ser desligada |
| Streaming de vídeo IV radiométrico | Gigabit Ethernet (GigE Vision) |
| Suporte de filtro [quente] | Roda de filtro motorizada de 3 posições (filtros de 1 pol. de diâmetro) |
| Taxa Máx. de Quadros | Programável; 0,0015 Hz a 125 Hz |
| Tempo de Integração | 480 ns para aprox. quadro completo |
| Tipo de Detector | MW Flir HOT (SLS) |
| Medição e análise | |
|---|---|
| Controle Automático de Ganho | Manual, Linear, Equalização de platô, DDE |
| Faixa de Temperatura Padrão | -20 °C a 350 °C (-4 °F a 662 °F), -10 °C para microscópios |
| Faixa Opcional de Temperatura | 45 °C a 600 °C (113 °F a 1.112 °F) (ND1) 250 °C a 2.000 °C (482 °F a 362 °F) (ND2) 500 °C a 3.000 °C (932 °F a 5.432 °F) (ND3) |
| Precisão | ≤100 °C ±2 °C (±1 °C típico, > 100 °C ±2 °C de leitura (±1 °C típico) |
| Geral | |
|---|---|
| Peso [sem lente] | 2,3 kg (5 lbs) |
| Tamanho [C × L× A] | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3 pol.) |
| Dados ambientais e certificações | |
|---|---|
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 °F a 122 °F) |
| Montagem | 2 orifícios roscados × de 1/4”, 1 orifício roscado × de 3/8” -16, 4 orifícios roscados × de 10 -24 |
| Potência | |
|---|---|
| Potência | 24 V CC (< taxa estável de 24 W) |
