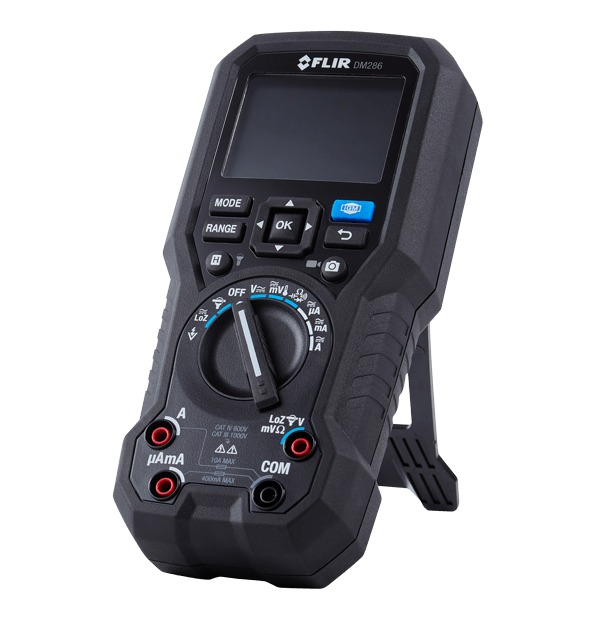

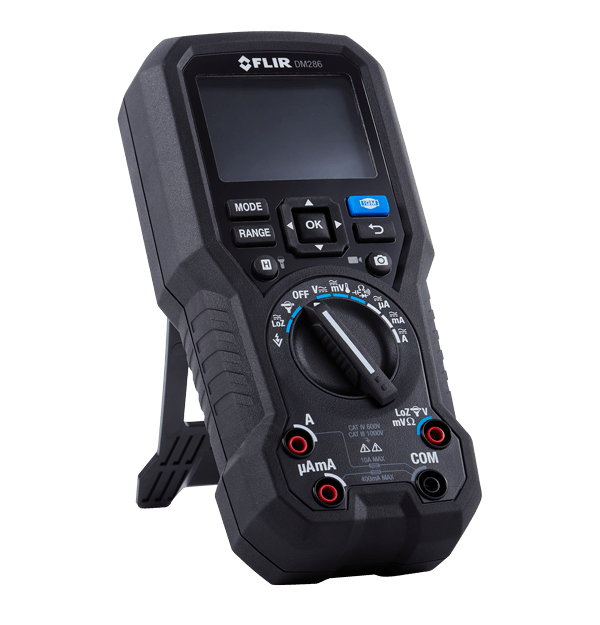

O multímetro de imagem industrial Flir DM286 é a ferramenta definitiva para inspetores elétricos que buscam uma maneira segura, precisa e eficiente de identificar, documentar e compartilhar descobertas. Com as tecnologias IGM™ (Infrared Guided Measurement) e MSX® (Multi-Spectral Dynamic Imaging), você pode identificar com segurança onde os perigos podem estar antes que o contato seja feito. O poderoso multímetro pode capturar e armazenar até 30.000 imagens e 100 arquivos de registro, com a capacidade de gravar videoclipes térmicos e visuais. Transmita dados ao vivo e em tempo real do DM286 para seu dispositivo móvel. Use o aplicativo Meterlink® para capturar leituras, imagens e vídeos de forma rápida e eficiente para análise, tendência e compartilhamento.
A precisão começa com a segurança
Localize com segurança problemas potencialmente perigosos sem contato direto usando o Flir IGM. O MSX oferece clareza inigualável ao incorporar detalhes de bordas e contornos nas imagens térmicas.
O Flir DM286 vem com uma luz de trabalho LED integrada para melhor visibilidade em áreas escuras ou com pouca iluminação, dois conjuntos de baterias recarregáveis de polímero de lítio para operação durante todo o dia e uma classificação de teste de queda de 2 m para durabilidade.
Use o aplicativo Flir Meterlink para capturar e comparar leituras de forma rápida e eficiente, analisar e compartilhar imagens e vídeos radiométricos e criar relatórios.
Especificações
| Highlighted | |
|---|---|
| Resolução de IV | 160 × 120 (19.200 pixels) |
| Contagens – Display | 6.000 |
| Tensão de CA/CC | 1.000 V CA RMS ±(1,0％＋3)1.000 V CC ±(0,09%+3) |
| Amperes de CA/CC | 10,00 A CA RMS ±(1,5%+3) 10,00 A CC ±(1,0%+3) |
| Conectividade | Bluetooth BLE |
| Geração de imagem e óptica | |
|---|---|
| Campo de visão – Visual | 71° × 56° |
| Detector de Imagens Termográficas | Microbolômetro FLIR Lepton® |
| Foco | Fixo |
| Foco visual e campo de visão FOV | Foco fixo, FOV 71° × 56° |
| Modos de Imagem | MSX térmica (Multi Spectral Dynamic Imaging) Câmera termográfica apenas Câmera digital apenas |
| Paletas de cores | Iron, rainbow, arctic, white hot, black hot |
| Resolução de IV | 160 × 120 (19.200 pixels) |
| Resolução Visual | 2 MP (1600 × 1200 pixels) |
| Resposta Espectral | 8–14 µm |
| Sensibilidade de IV | 150 mK (0,15 °C) |
| Taxa de Quadros | 9 Hz |
| Medição e análise | |
|---|---|
| Amperes de CA/CC | 10,00 A CA RMS ±(1,5%+3) 10,00 A CC ±(1,0%+3) |
| Capacitância | 10,00 mF (4,0%+5) ±(4.0%+5) |
| Ciclo de Calibração | Uma vez por ano, recomendado |
| Contador de Frequência | 100,00 kHz (0,1%+5) ±(0.1%+5) |
| Contagens – Display | 6.000 |
| Faixa de Temperatura | –5 °C a 300 °C (23 °F a 572 °F) |
| Limite de Verificação de Continuidade | 10–100Ω |
| LoZ V de CA/CC | 1.000 V CA RMS ou 1.000 V CC (1,3%+4) ±(1.3%+4) |
| Milivolts de CA/CC | CA 600,0 mV ±(1,0％＋3) CC 600,0 mV±(0,2%+3) |
| Precisão da Temperatura | ±3 °C (5,4 °F) ou ± 3% da leitura (o que for maior) para temperaturas > 25 °C (77 °F)±5 °C para temperaturas -10 °C a 25 °C (14 °F a 77 °F) |
| Resistência | 6,000 MΩ ±(0,9%+5), 60,00 MΩ ±(3,0%+5) |
| Resolução de Temperatura | 0,1 °C (0,1 °F) |
| Sensibilidade Térmica | 150 mK (0,15 °C) |
| Taxa de Medição | 3 amostras por segundo |
| Temperatura do termopar Tipo K | -40 °C a 400 °C DMM ± (1,0% + 3 °C) / IGM ± (1,0% + 5 °C) (-40 °F a 752 °F DMM ± (1,0% + 5,4 °F) / IGM ± (1,0% + 9 °F) |
| Tensão de CA/CC | 1.000 V CA RMS ±(1,0％＋3)1.000 V CC ±(0,09%+3) |
| Teste de Diodo | 1,500 V 0,9% ± 0.9% |
| VFD | CA V: 1.000 V CA RMS, ±(1,3%+4) a 45-65 Hz |
| Comunicação e armazenamento de dados | |
|---|---|
| Armazenamento | 40.000 leituras por conjunto de memória |
| Capacidade de Armazenamento de Imagens | Até 30.000 |
| Conectividade | Bluetooth BLE |
| Formato de Arquivo de Imagem | Radiométrico |
| Gravação de Vídeo | Duração máxima de 50 minutos Duração máxima de 20 segundos para transmissão de arquivos |
| Mídia de Armazenamento | eMMC 4 GB |
| Protocolo de Comunicação | METERLiNK |
| Interface do usuário | |
|---|---|
| Brilho do Display | Alto, Médio, Baixo |
| Display | 2,8 pol. |
| Potência | |
|---|---|
| Autonomia da Bateria | Aprox. 6,5 horas no modo IGM com brilho do display definido como brilho médio. Aprox. 10 horas no modo Multímetro (brilho médio) |
| Bateria | TA04, polímero de lítio recarregável, 3.050 mAh. Dois fornecidos. |
| Desligamento Automático | Para o medidor: defina como DESLIGADO, 2, 5 ou 10 minutos Somente para a luz de trabalho: defina como DESLIGADO, 5, 15 ou 30 minutos |
| Detector de Tensão sem_Contato [Non Contact Voltage, NCV] | Sim |
| Geral | |
|---|---|
| Dimensões (C x L x A) | 20 cm × 9,6 cm × 5,6 cm (7,9 pol. × 3,8 pol. × 2,2 pol.) |
| Incluso | 1 Multímetro Industrial de Imagens Térmicas DM286 1 conjunto de cabos de teste CATIV 600 V 1 conjunto de clipes-jacaré CATIV 600 V 1 Cabo Type-A para Micro-USB (com capacidade de transferência de dados) 1 termopar tipo K (-30 °C a 260 °C) 1 estojo de transporte flexível 1 guia de início rápido FLIR 1 cartão de garantia FLIR 2 células de bateria recarregáveis TA04 |
| Luzes de Trabalho | 1 LED |
| Modo de Varredura | Leitura contínua. Direcionamento de retículos e miras laser. |
| Peso | 569 g (1,25 lb) sem pilhas (aprox.) |
| Dados ambientais e certificações | |
|---|---|
| Alimentação – Mira Laser | ≤0,39 mW |
| Altitude Operacional | 2.000 m (6.560 pés) |
| Certificações | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| Classificação IP | IP40 |
| Comprimento de Onda do Laser | 640 nm a 660 nm |
| Configurações de Emissividade | 0,10 a 1,00 (o padrão é 0,95); selecione entre quatro predefinições ou defina manualmente. |
| EMC | EN61326-1 |
| Garantia | Garantia limitada de 10 anos://http://www.flir.com/testwarranty/ |
| Grau de Poluição | 2,0 |
| Segurança | IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V |
| Temperatura de armazenamento e umidade relativa [UR] | -20°C a 60°C (-4°F a 140°F), 0–80% UR (sem pilhas) |
| Temperatura e Umidade Operacional | -10 °C a 30 °C (14 °F a 86 °F), <85% UR 30 °C a 40 °C (86 °F a 104 °F), <75% UR 40 °C a 50 °C (104 °F a 122 °F), <45% UR |
| Teste de queda | 2 m (6,6 pés) |
| Tipo de Laser | Classe I (vermelho) |
| Acessórios | |
|---|---|
| Software | Aplicativo FLIR METERLiNK® |
