Discontinued

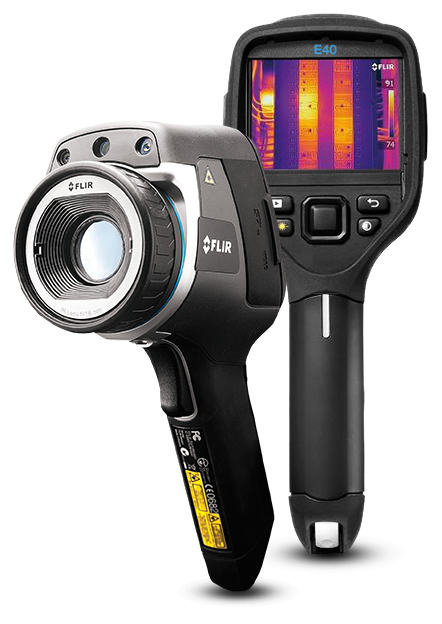

FLIR E40bx
Câmeras de Infravermelho Avançadas com MSX®
A FLIR E40bx fornece um método sem contato preciso para descobrir e diagnosticar falhas de construção, de vazamentos no telhado a falhas no isolamento. Encontre problemas ocultos e confirme que os reparos foram feitos corretamente graças a imagens nítidas do detector de infravermelho de 19.200 (160 x 120) pixels e detalhes dos aprimoramentos de imagem com o MSX. Esta câmera resistente e testada contra quedas pode ser usada em ambientes adversos e ainda lhe fornecer a mais recente tecnologia, como uma moderna tela sensível ao toque e conectividade sem fios.
Não Perca Nada
O detector de 19.200 pixels nítido, a sensibilidade térmica de <0,045°C e a precisão de ±2% da E40bx oferecem a melhor clareza de imagem com preço acessível.
Carregue os dados ou mesmo vídeo termográfico em streaming ao vivo para o aplicativo móvel FLIR Tool para compartilhamento e criação de relatórios instantâneos.
Use a tela sensível ao toque da E40bx para adicionar até três pontos móveis e três áreas de caixa, com opções de medição de MÁX/MÍN/MÉD.
Especificações
| Highlighted | |
|---|---|
| Resolução de IV | 160 × 120 pixels |
| Sensibilidade Térmica/NETD | <0,045 °C a +30 °C (+86°F)/45 mK |
| Faixa de Temperatura | • De –20 °C a +120 °C (de –4 °F a +248 °F) • De 0 °C a +650 °C (de +32 °F a +1202 °F) |
| Precisão | ±2 °C (±3,6 °F) ou ±2% da leitura para temperaturas ambiente de 10 °C a 35 °C (+50 °F a 95 °F) |
| Campo de visão (FOV) | 25° x 19° |
| Modos de Imagem | Imagem infravermelha, imagem visual, MSX, picture-in-picture, galeria de miniaturas |
| Display | Tela sensível ao toque, 3,5 pol. LCD, 320 × 240 pixels |
| Geração de imagem e óptica | |
|---|---|
| Alinhamento a Laser | A posição é exibida automaticamente na imagem infravermelha |
| Campo de visão (FOV) | 25° x 19° |
| Comprimento Focal | 18 mm (0.7 in.) |
| Câmera Digital Integrada | 3,1 Mpixels (2048 × 1536 pixels) e uma luz LED |
| Distância Focal Mínima | 0,4 m (1.31 ft.) |
| Faixa Espectral | 7,5 a 13 µm |
| Foco | Manual |
| Laser | Ativado por botão específico |
| Modos de Imagem | Imagem infravermelha, imagem visual, MSX, picture-in-picture, galeria de miniaturas |
| Número f | 1,3 |
| Padrão de Vídeo | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Paletas de cores | Arctic, Gray, Iron, Lava, Rainbow e Rainbow HC |
| Picture-in-Picture | Área de infravermelho na imagem visual |
| Resolução de IV | 160 × 120 pixels |
| Resolução espacial (IFOV) | 2,72 mrad |
| Sensibilidade Térmica/NETD | <0,045 °C a +30 °C (+86°F)/45 mK |
| Streaming de vídeo IV radiométrico | Totalmente dinâmico para PC usando USB |
| Taxa de Quadros | 60Hz |
| Tipo de Detector | Matriz de plano focal (FPA), com microbolômetro não refrigerado |
| Zoom Digital | 2× |
| Medição e análise | |
|---|---|
| Caixa de Área | 3 caixas de área (imagem completa com mín/máx/méd) |
| Comandos de Configuração | Adaptação local de unidades, idioma, formatos de data e hora |
| Correção de Emissividade | Variável de 0,01 a 1,0 ou selecionada na lista de materiais |
| Correções de Medição | Temperatura refletida, transmissão óptica e transmissão atmosférica |
| Diferença de Temperatura | Delta de temperatura entre as funções de medição ou a temperatura referencial |
| Dimensões da câmera (C x L x A) | 246 × 97 × 184 mm (9.7 × 3.8 × 7.2 in.) |
| Faixa de Temperatura | • De –20 °C a +120 °C (de –4 °F a +248 °F) • De 0 °C a +650 °C (de +32 °F a +1202 °F) |
| Fotômetro | 3 |
| Modos de Medição | Ponto quente/frio automático, Isotérmico (acima/abaixo/intervalo) |
| Peso da câmera com bateria | 0,869 kg (1.91 lb.) |
| Precisão | ±2 °C (±3,6 °F) ou ±2% da leitura para temperaturas ambiente de 10 °C a 35 °C (+50 °F a 95 °F) |
| Temperatura Referencial | - |
| Interface do usuário | |
|---|---|
| Display | Tela sensível ao toque, 3,5 pol. LCD, 320 × 240 pixels |
| Geração de Relatório | Software Flir Tools especificamente criado para oferecer um modo fácil para criar relatórios de inspeção. Está disponível nas principais plataformas – Android, Windows, MacOS e iOS. |
| Texto | Texto da lista predefinida ou teclado na tela sensível ao toque |
| Voz | 60 segundos (via Bluetooth) |
| Comunicação e armazenamento de dados | |
|---|---|
| Antena | Interno |
| Armazenamento de Imagem | JPEG padrão, incluindo dados de medição digitais, no cartão de memória |
| Bluetooth | Faixa de frequência: 2402-2480 MHz |
| Cartão SD | Um slot para cartões de memória SD removíveis |
| METERLiNK | Conexão sem fios (Bluetooth) para: Medidores FLIR com METERLiNK |
| Modo de Armazenamento de Imagem | Armazenamento simultâneo de imagens em infravermelho, visual e MSX |
| Operação de CA | Adaptador de CA, entrada de 90–260 V CA, saída de 12 V para a câmera |
| Saída de Vídeo | Composto |
| Tipo de Conector de Vídeo | Tomada de 4 polos de 3,5 mm |
| USB | •USB-A: Conectar dispositivo USB externo •USB Mini-B: Transferência de dados de e para computadores/vídeo colorido descompactado |
| USB – Padrão | USB Mini-B: 2,0 |
| USB – Tipo de Conector | •Conector USB-A •Conector USB Mini-B |
| Wi-Fi | •Padrão: 802.11 b/g •Faixa de frequência: 2412-2462 MHz •Potência máx. de saída: 15 dBm |
| Potência | |
|---|---|
| Capacidade da bateria | 4,4 Ah, a +20 °C - +25 °C (+68 °F a +77 °F) |
| Gerenciamento de Energia | Desligamento automático e modo de suspensão (usuário selecionável) |
| Sistema de carregamento | Na câmera (adaptador CA ou 12 V a partir de um veículo) ou carregador para 2 baterias |
| Temperatura de Carregamento | +32°F a +113°F (0°C a +45°C) |
| Tempo de Carregamento | 4 horas para 90% da capacidade, status do carregamento indicado por LEDs |
| Tempo de inicialização a partir do modo de suspensão | Instantâneo ativado |
| Tempo Operacional da Bateria | Aprox. 4 horas a uma temperatura ambiente de +25 °C (+77 °F) em uso comum |
| Tensão da bateria | 3,7 V |
| Tipo de bateria | Bateria recarregável de íon-lítio |
| Dados ambientais e certificações | |
|---|---|
| Campos magnéticos | EN 61 000-4-8, nível de teste 5 para campo contínuo (ambiente industrial severo) |
| Choque | 25 g (IEC 60068-2-27) |
| Classificação do Laser | Classe 2/Laser diodo AlGalnP semicondutor: 1 mW/635 nm (vermelho) |
| EMC | •ETSI EN 301 489-1 (rádio) •ETSI EN 301 489-17 •EN 61000-6-2 (Imunidade) •EN 61000-6-3 (Emissão) •FCC 47 CFR Parte 15 B (Emissão) •ICES-003 |
| Encapsulamento | IP 54 (IEC 60529) |
| Espectro de Rádio | •ETSI EN 300 328 •FCC Parte 15.247 •RSS-247 Edição 2 |
| Faixa de Temperatura de Armazenamento | -40°F a +158°F (-40°C a +70°C) |
| Faixa de Temperatura Operacional | -4°F a +248°F (-20°C a +120°C) |
| Montagem em Tripé | UNC ¼"-20 (adaptador necessário) |
| Queda | 2 m (6.6 ft.) |
| Segurança | EN/UL/CSA/PSE 60950-1 |
| Umidade (em operação e em armazenamento) | IEC 60068-2-30/24h, 95% de umidade relativa de +25 °C a +40 °C (+77 °F a +104 °F)/2 ciclos |
| Vibração | 2 g (IEC 60068-2-6) |
| Geral | |
|---|---|
| Embalagem | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Material | •Policarbonato + acrilonitrila butadieno estireno (PC-ABS) •Magnésio thixomold •Elastômero termoplástico (TPE) |
| Tamanho da Embalagem | 500 x 190 x 370 mm (19,7 x 7,5 x 14,6 pol.) |
