Discontinued

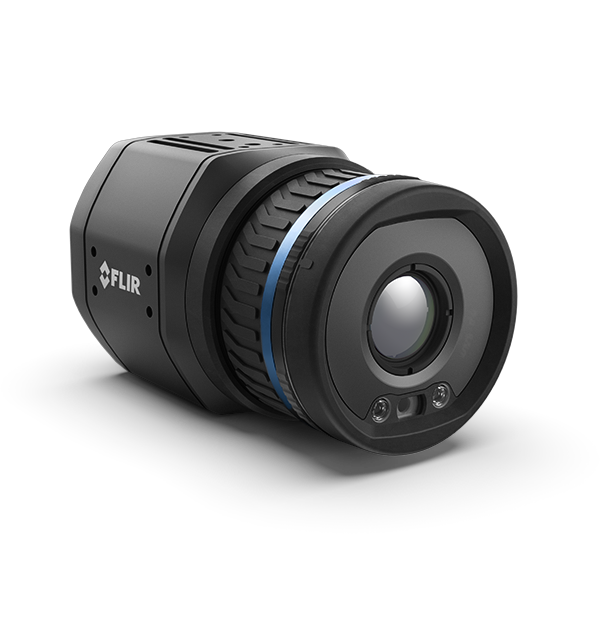

FLIR A500-EST
SOLUÇÕES DE TRIAGEM TÉRMICA FLIR EST™ DE MONTAGEM FIXA
A FLIR A500-EST é uma ferramenta de triagem sem contato que serve como primeira linha de defesa contra possíveis riscos à saúde. Essa solução de triagem térmica FLIR EST™ detecta e visualiza calor para identificar rapidamente as pessoas que apresentarem uma temperatura elevada da pele. Com um detector térmico de 464 x 348 pixels e o modo FLIR Screen-EST™ integrado à câmera, a A500-EST pode ser instalada como uma estação de triagem individual e independente ou em rede. A compatibilidade com padrões do setor como Modbus TCP, MQTT, API RESTful para transferência de dados e RTSP para vídeo facilita a integração de terceiros. A câmera pode ser conectada à maioria dos sistemas de gerenciamento de vídeo e é compatível com o software para desktop FLIR Screen-EST™.
Retome as atividades comerciais com eficiente triagem da temperatura da pele
Fácil integração com serviços da Web com API RESTful sobre XML ou JSON, oferece conectividade Ethernet e Wi-Fi padrão.
Precisão de triagem ideal com compensação automática de variação de temperatura; suporte para compensação externa do corpo negro, se desejado.
O modo FLIR Screen-EST integrado à câmera não armazena imagens ou informações pessoais e permite o distanciamento social em situações de triagem.
Especificações
| Highlighted | |
|---|---|
| Tipo de conector de E/S digital | M12 de 12 pinos com codificação A, macho (compartilhado com alimentação externa) |
| Entradas Digitais | 2x optoisoladas, Vin (baixo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V |
| Finalidade da Saída Digital | Como uma função do alarme, saída para dispositivo externo (por exemplo, quando o alarme de triagem é acionado); falha (NC) |
| Saídas Digitais | 3x opto-isoladas, 0 a 48 V CC, máx. 350 mA; relé opto de estado sólido; 1x dedicado como saída para falhas (NC) |
| Codificação | |
| Interface Ethernet | Com fio, Wi-Fi |
| Wi-Fi | Sim. RP-SMA, conector fêmea |
| EMC | ETSI EN 301 489-1 (rádio), ETSI EN 301 489-17 (rádio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Classe B (emissões para os EUA), ISO 13766-1 (Compatibilidade eletromagnética - Máquinas de terraplanagem e de construção), EN ISO 14982 (Compatibilidade eletromagnética - Máquinas agrícolas e florestais) |
| Frequência de medição | Up to 10 Hz |
| Frequência da Imagem | 30 Hz |
| Lente | 24° |
| Funções de Alarme | Em qualquer função de medição selecionada, entrada digital, temperatura da câmera interna |
| Saída de Alarme | Saída digital, e-mail (SMTP) (push), EtherNet/IP (pull), transferência de arquivos (FTP) (push), Modbus TCP mestre com capacidade de gravação (push), Modbus TCP escravo (pull), MQTT (push), consulta em uma API RESTful (pull), armazenamento de imagens ou vídeo |
| Comunicação e armazenamento de dados | |
|---|---|
| Alimentação Ethernet | Power over Ethernet, PoE IEEE 802.3af, classe 3 |
| Armazenamento de Imagem | Até 100 JPEG radiométricos da FLIR; armazenamento como função do alarme, programação ou interação com o usuário (webcam) |
| Armazenamento de Vídeo | Até 10 vídeos H.264; armazenamento como função do alarme; 5 segundos antes ou após o alarme |
| Comunicação Ethernet | TCP/IP baseado em soquete proprietário da FLIR |
| Entradas Digitais | 2x optoisoladas, Vin (baixo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V |
| Ethernet | Para controle, resultado, imagem e alimentação |
| Finalidade da entrada digital | NUC, NUC desabilitada, alarme, amostra de referência de triagem de atualização |
| Finalidade da Saída Digital | Como uma função do alarme, saída para dispositivo externo (por exemplo, quando o alarme de triagem é acionado); falha (NC) |
| Interface Ethernet | Com fio, Wi-Fi |
| Multicast | Sim |
| Padrão Ethernet | IEEE 802.3 |
| Protocolos Ethernet | EtherNet/IP, IEEE 1588, Modbus TCP mestre, Modbus TCP escravo, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Saídas Digitais | 3x opto-isoladas, 0 a 48 V CC, máx. 350 mA; relé opto de estado sólido; 1x dedicado como saída para falhas (NC) |
| Tensão de isolamento de E/S digital | 500 VRMS |
| Tipo de conector de E/S digital | M12 de 12 pinos com codificação A, macho (compartilhado com alimentação externa) |
| Tipo de Conector Ethernet | M12 de 8 pinos com codificação X, fêmea; RP-SMA, fêmea |
| Tipo de Ethernet | 1000 Mbps |
| Unicast | Sim |
| Wi-Fi | Sim. RP-SMA, conector fêmea |
| Geração de imagem e óptica | |
|---|---|
| Aprimoramento de Contraste | FSX/equalização de histograma (apenas IV) |
| Campo de visão (FOV) | 24° x 18° |
| Comprimento Focal | 17 mm (0,67 in) |
| Câmera de Luz Visível | Incluso |
| Faixa Espectral | 7,5-14 µm |
| Foco | Contraste de disparo único, motorizado e manual |
| Fonte da imagem | Visual / IR / MSX |
| Frequência da Imagem | 30 Hz |
| Identificação da Lente | Automática |
| Leitura | Para resultados de medição: Ethernet/IP (pull), Modbus TCP mestre (push); Modbus TCP escravo (pull), MQTT (push), consulta em uma API REST (pull): medições e imagens estáticas (JPEG radiométrico, visual de 640 x 480, visual de 1280 x 960), acesso somente para leitura; interface da Web |
| Lente | 24° |
| Modo FLIR Screen-EST | Yes |
| Multistreaming | Sim |
| Número f da Câmera | 1,3 |
| Resolução de IV | 464 x 348 |
| Resolução de Streaming | Streaming de vídeo RTSP (fonte 0) - 640 x 480 pixels; Streaming de vídeo RTSP (fonte 1) - 1280 x 960; streaming radiométrico: 640 × 480 pixels |
| Resolução espacial (IFOV) | 0,90 mrad/pixel |
| Sensibilidade Térmica - NETD [típica] | <40 mK @ 30°C (86°F) |
| Sobreposição | Com/sem |
| Streaming de vídeo IV radiométrico | Protocolo RTSP |
| Tipo e Pitch do Detector | Microbolômetro não refrigerado, 17 µm |
| Vídeo Streaming | Protocolo RTSP |
| Medição e análise | |
|---|---|
| Correção de Emissividade | Variável de 0,01 a 1,0 |
| Correção de temperatura aparente refletida | Baseada na entrada de temperatura refletida |
| Correção de transmissão atmosférica | Baseada em entradas para distância, temperatura atmosférica e umidade relativa |
| Correção de Óptica e Janelas Externas | Baseada na entrada da transmissão e temperatura óptica/de janela |
| Correções de Medição | Parâmetros globais de objetos, parâmetros locais por função de análise, correção de corpo negro externo |
| Detecção automática de calor e frio | Valor da temperatura máx./mín. e posição mostrada na caixa |
| Faixa de Temperatura de Objetos | 15 °C a 45 °C (59 °F a 113 °F); a câmera fornece contraste de -20 °C a 120 °C (-4 °F a 248 °F) mas não fornece informações de temperatura |
| Funções de Alarme | Em qualquer função de medição selecionada, entrada digital, temperatura da câmera interna |
| Precisão [variação] no modo Screen-EST | ±0.3°C (±0.5°F) |
| Predefinições de Medição | Sim |
| Saída de Alarme | Saída digital, e-mail (SMTP) (push), EtherNet/IP (pull), transferência de arquivos (FTP) (push), Modbus TCP mestre com capacidade de gravação (push), Modbus TCP escravo (pull), MQTT (push), consulta em uma API RESTful (pull), armazenamento de imagens ou vídeo |
| Geral | |
|---|---|
| Embalagem | Câmera de infravermelho com lente, cabo Ethernet M12 a RJ45F (0,3 m/0,98 ft), documentação impressa incluindo login para interface da Web |
| Material da estrutura | Alumínio |
| Montagem em Base | 4x M4 nos 4 lados |
| Peso | 0,82 kg (1,8 lb), apenas a câmera |
| Tamanho (C x L x A) | 123 x 77 x 77 mm (4,84 x 3,03 x 3,03 in) |
| Dados ambientais e certificações | |
|---|---|
| Choque | IEC 60068-2-27, 25 g |
| Correção de transmissão de lente | Automatic, based on signals from internal sensors |
| EMC | ETSI EN 301 489-1 (rádio), ETSI EN 301 489-17 (rádio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Classe B (emissões para os EUA), ISO 13766-1 (Compatibilidade eletromagnética - Máquinas de terraplanagem e de construção), EN ISO 14982 (Compatibilidade eletromagnética - Máquinas agrícolas e florestais) |
| Encapsulamento | IEC 60529, IP 54, IP66 com acessório |
| Espectro de Rádio | FCC 47 CFR Parte 15, Classe C (banda de 2,4 GHz dos EUA), FCC 47 CFR Parte 15, Classe E (banda de 5 GHz dos EUA), RSS-247 (bandas de 2,4 GHz e 5 GHz do Canadá), ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz da UE), ETSI EN 301 893 V2.1.1 (banda de 5 GHz da UE) |
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 °F a 122 °F); placa de refrigeração necessária para temperaturas acima de 40 °C (104 °F) |
| Frequência de medição | Up to 10 Hz |
| Garantia | http://www.flir.com/warranty/ |
| Montagem em Tripé | UNC ¼″-20 nos 2 lados |
| Resposta de programação | sftp (image), SMTP (image and/or measurement data/result) |
| Umidade (em operação e em armazenamento) | IEC 60068-2-30/24 horas, 95% de umidade relativa, 25 °C a 40 °C (77 °C a 104 °F)/2 ciclos |
| Vibração | IEC 60068-2-6, 0,15 mm de 10 a 58 Hz e 2 g de 58 a 500 Hz, senoidal IEC 61373 Cat 1 (ferrovias) |
| Potência | |
|---|---|
| Conexão de Alimentação | M12 de 12 pinos com codificação A, macho (compartilhado com E/S digital) |
| Consumo de Energia | 7,5 W a 24 V CC típico/ 7,8 W a 48 V CC típico/ 8,1 W a 48 V PoE típico |
| Operação com Alimentação Externa | 24/48 V CC, máx. 8 W |
| Tensão externa | Allowed range 18–56 V DC |
| Interface do usuário | |
|---|---|
| Interface da Web | Sim |
