Câmera fixa de imagens ópticas de gás não refrigerada

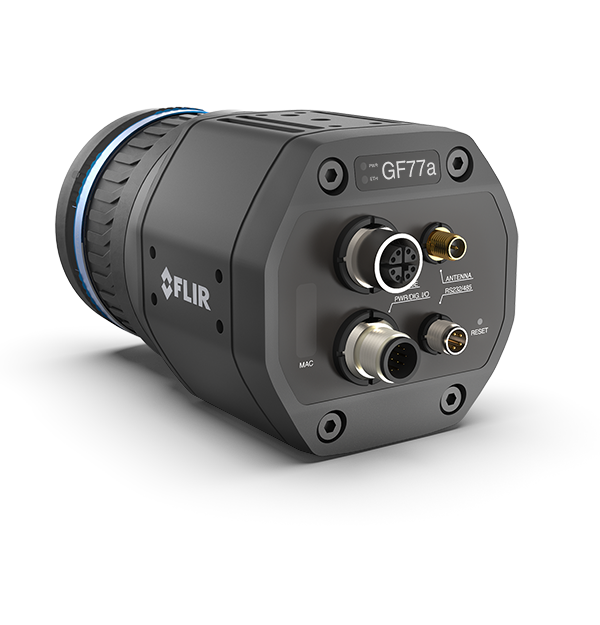

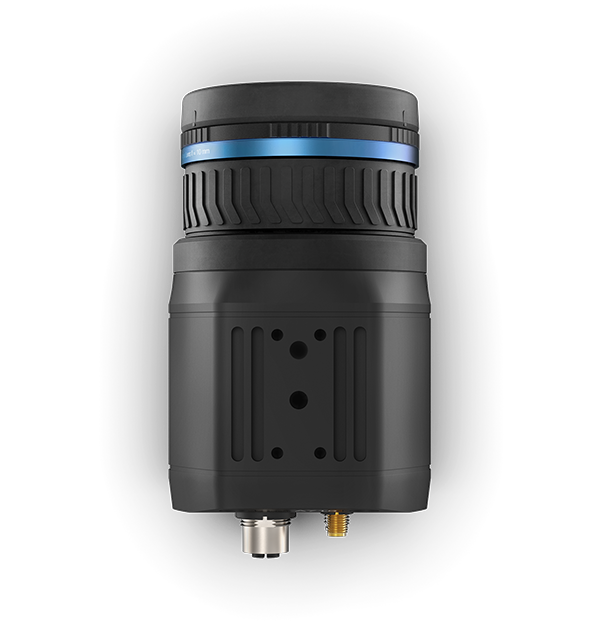

A FLIR GF77a é a primeira câmera de detecção de vazamentos autônoma não refrigerada da FLIR concebida especificamente para visualizar gás metano. Essa solução de câmera fixa econômica oferece aos processadores, produtores ou operadores de gás upstream e midstream os recursos necessários para que eles monitorem continuamente vazamentos de metano invisíveis e potencialmente perigosos. Pequena e leve, a FLIR GF77a vem equipada com vários recursos patenteados da FLIR como o Modo de Alta Sensibilidade (HSM, High Sensitivity Mode), para melhor visualização dos gases. A FLIR GF77a pode ajudar as empresas de petróleo e gás a realizar a manutenção de bens de capital valiosos, evitar a perda de produtos, atender às métricas de redução de emissões e garantir práticas de trabalho mais seguras. A GF77a também conta com a variante GF77f, que inclui um gabinete de proteção para condições ambientais extremas.
| Highlighted | |
|---|---|
| Resolução de IV | 320 x 240 (76.800 pixels) |
| Sensibilidade Térmica/NETD | < 25 mK a 30°C (86°F) |
| Faixa Espectral | 7 – 8,5 µm |
| Geração de imagem e óptica | |
|---|---|
| Aprimoramento de Contraste | Equalização de histograma (apenas IV) para streaming de vídeo RTSP e GVSP, Fonte da Imagem 0 |
| Campo de visão (FOV) | FLIR GF77a 25° CH4 (7–8,5 µm): lente de 25°: lente de 25° × 19° 6°: 6,4° × 4,9° FLIR GF77f 25°: 640 × 480 pixels; de acordo com IR FOV 1280 × 960 pixels; 67,2° (diagonal) |
| Comprimento Focal | FLIR GF77a 25° CH4 (7–8,5 µm): lente de 25°: lente de 18 mm 6°: FLIR GF77f 25°: 18 mm (0,71 in) |
| Distância Focal Mínima | 0,3 m (0,98 pé) para lente de 25°; 5 m (16,4 pés) para lente de 6° |
| Faixa Espectral | 7 – 8,5 µm |
| Foco | FLIR GF77a 25° CH4 (7–8,5 µm): Contraste de disparo único, motorizado, manual FLIR GF77f 25°: Fixo |
| Foco visual e campo de visão FOV | Fixo, 67,2° diagonal |
| Fonte da imagem | Visual / IV / MSX |
| Formato de Pixel | YUV411 |
| Formatos de Streaming de Imagem | Consulte as tabelas RTSP e GVSP de streaming de vídeo/radiométrico. |
| Frequência da Imagem | 30 Hz |
| Identificação da Lente | Automática |
| Lâmpada do Vídeo | Luz LED integrada |
| Matriz de Plano Focal (FPA) – Faixa espectral | Microbolômetro não refrigerado, 7 a 8,5 μm |
| Pitch do Detector | 25 µm |
| Resolução | API REST: 640 × 480 pixels, 1280 × 960 pixels UI da Web: 640 × 480 pixels |
| Resolução de Infravermelho | 320 x 240 pixels |
| Resolução de IV | 320 x 240 (76.800 pixels) |
| Resolução de Streaming | 640 x 480 pixels |
| Resolução de Streaming de Imagem | Consulte as tabelas RTSP e GVSP de streaming de vídeo/radiométrico. |
| Resolução espacial (IFOV) | 1,4 mrad/pixel |
| Resolução térmica [NETD] | <25 mk a 30°C (86°F) |
| Resolução Visual | 1280 × 960 pixels |
| Sensibilidade do gás [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10°C, distância = 1 m |
| Sensibilidade Térmica/NETD | < 25 mK a 30°C (86°F) |
| Sobreposição | Fonte da Imagem 0: Protocolo RTSP: com, sem; Protocolo GVSP (GigE Vision), com, sem, |
| Tipo de Detector | Microbolômetro não refrigerado |
| Medição e análise | |
|---|---|
| Correção de Emissividade | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Variável de 0,01 a 1,0 |
| Correção de temperatura aparente refletida | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Baseada na entrada de temperatura refletida |
| Correção de transmissão atmosférica | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Baseada em entradas para distância, temperatura atmosférica e umidade relativa |
| Correção de Transmissão Óptica | Automática e baseada em sinais de sensores internos |
| Correção de Óptica e Janelas Externas | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Baseada na entrada da transmissão e temperatura óptica/de janela |
| Correções de Medição | Parâmetros globais de objetos |
| Faixa de Temperatura de Objetos | Faixa 1: -20° a 80°C (-4° a 176°F), Faixa 2: 0° a 250°C (212° a 482°F), Faixa 3: 100° a 500°C (212° a 932°F) |
| Opções de correção | Atmosférica, transmissão óptica, emissividade, temperatura aparente refletida, janela/óptica externa |
| Precisão | Faixa 1: -20° a 80°C (-4° a 176°F) ±3°C (±5°F), Faixa 2: 0° a 250°C (212° a 482°F): 0° a 100°C (32° a 212°F):±3°C, 100° a 250°C (212° a 482°F):±3%, Faixa 3: 100° a 500°C (212° a 932°F):±3% |
| Comunicação e armazenamento de dados | |
|---|---|
| Alimentação Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codificação | Streaming de vídeo – Protocolo RTSP: H.264 / MPEG4 / MJPEG; GVSP: Streaming radiométrico não comprimido – Protocolo RTSP: JPEG-LS compactado, radiométrica da FLIR; GVSP: Sem compactação, sinal linear, temperatura linear, radiométrica da FLIR |
| Comunicação Ethernet | GigE Vision versão. 1.2, compatível com Client API GenICam, TCP/IP baseado em soquete, proprietário da FLIR |
| Comunicação serial | Controle panorâmico e de inclinação: Exclusivamente RS232 e RS485 |

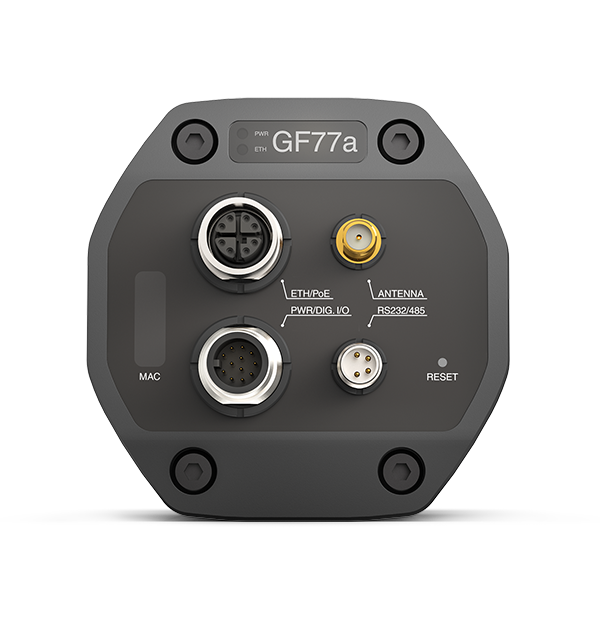

| Conector | Controle panorâmico e de inclinação: M8 codificação A, macho; Wi-Fi: RP-SMA fêmea (Pan/Tilt é um recurso opcional) |
| Entradas Digitais | 2x opto-isolada, Vin (baixo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V |
| Finalidade da entrada digital | NUC NUC desabilitada Código de imagem (Iniciar, Parar, Geral) Controle do fluxo de imagens (conforme SFNC 2.3) Quadro a quadro (após disparo) Vários quadros (após disparo) Contínuo Taxa de quadros ROI |
| Finalidade da Saída Digital | •Definido de forma programática• Falha (NC) |
| Interface Ethernet | Cabeado |
| Multicast | Protocolo RTSP, Protocolo GVSP (GigE Vision) |
| Padrão Ethernet | IEEE 802.3 |
| Protocolos Ethernet | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (servidor), FTP (cliente) SMTP, DHCP, MDNS (Bonjour), uPnP |
| Saídas Digitais | 3x opto-isolada, 0 a 48V CC, máx. 350 mA (diminui para 200 mA a 60°C). Relé opto de estado sólido, 1x dedicado como saída para falhas (NF) |
| Streaming de Imagem por Ethernet | Sim |
| Tensão de isolamento de E/S digital | 500 VRMS |
| Tipo de conector de E/S digital | M12 macho de 12 pinos com codificação A (compartilhado com alimentação externa) |
| Tipo de Conector Ethernet | FLIR GF77a 25° CH4 (7–8,5 µm): M12 8 pinos com código X, fêmea FLIR GF77f 25°: RJ45, fêmea |
| Tipo de conexão | Wi-Fi: Peer-to-peer (ad hoc) ou infraestrutura (rede) |
| Tipo de Ethernet | 10/100Base-T |
| Unicast | Protocolo RTSP, Protocolo GVSP (GigE Vision) |
| Wi-Fi | Padrão Wi-Fi – IEEE802.11a/b/g/n |
| Geral | |
|---|---|
| Material da estrutura | Alumínio |
| O Pacote Inclui | Câmera térmica no gabinete de proteção Prensa-cabos extra para cabos auxiliares Documentação impressa, incluindo o nome de usuário e senha para fazer login na interface web da câmera |
| Panorâmica/Inclinação | Recurso opcional; Padrão de controle – Pelco D |
| Peso | FLIR GF77a 25° CH4 (7–8,5 µm): 0,82 kg (1,8 lbs) FLIR GF77f 25°: 5,90 kg (13,0 lb) |
| Peso da embalagem | 6,8 kg (15,0 lb) |
| Tamanho da Embalagem | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 pol.) |
| Tamanho [C × L× A] | FLIR GF77a 25° CH4 (7–8,5 µm): 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 in) FLIR GF77f 25°: 510 × 177 × 229 mm (20,1 × 6,97 × 9,02 in) |
| Tipo de embalagem | Caixa de papelão |
| Interface do usuário | |
|---|---|
| Interface da Web | Sim |
| Potência | |
|---|---|
| Consumo de Energia | 6,8 W a 24V CC típico 7,0 W a 48V CC típico 7,3 W a 48 V PoE típico |
| Geral | PoE ou externo |
| Operação com Alimentação Externa | Compatível com IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Tensão externa | FLIR GF77a 25° CH4 (7–8,5 µm): Faixa permitida 18-56 V CC, 8 W máx . FLIR GF77f 25°: PoE Classe 4 (25W) |
| Dados ambientais e certificações | |
|---|---|
| Correção de transmissão de lente | C |
| Corrosão | Resistência a névoa salgada: ISO9227, até 1.000 horas |
| EMC | Requisitos de emissão EN 55032:2015 Requisitos de imunidade EN 55035:2017 FCC – Título 47 CFR Parte 15:2019 ICES-001 Edição 4:2014 |
| Encapsulamento | FLIR GF77a 25° CH4 (7–8,5 µm): IP 54 (IEC 60529) IP66 com acessório FLIR GF77f 25°: IP67 |
| Faixa de Temperatura de Armazenamento | IEC 68-2-1 e IEC 68-2-2, –40°C a 70°C (–40°F a 158°F) durante 16 horas |
| Garantia | http://www.flir.com/warranty/ |
| Temperatura Operacional | –30 a 50°C (–22 a 122°F) |
| Umidade (em operação e em armazenamento) | Umidade relativa: de 5% a 95% |
Observação: Para obter recursos de suporte adicionais, acesse Support.FLIR.com.
