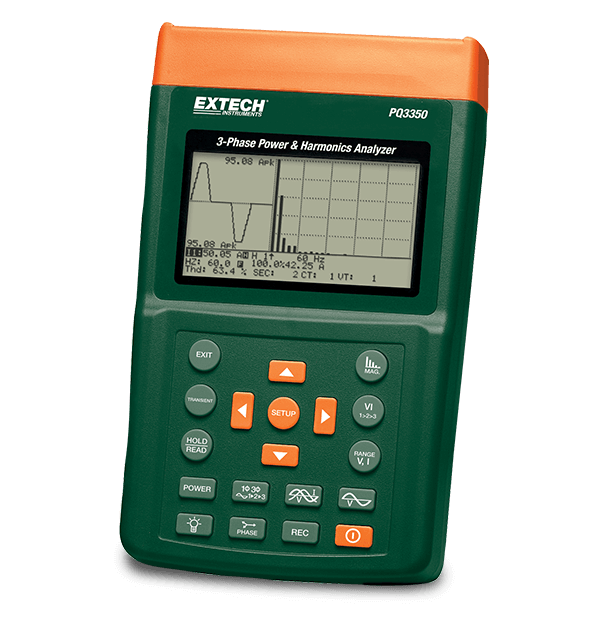

Extech PQ3350
Analisador 3-Phase de potência e harmônicas
O Extech PQ3350 é um analisador 3-Phase de potência e harmônicas feito para sistemas monofásicos e trifásicos/3 ou trifásicos/4 fios. O LCD grande com luz de fundo exibe até 35 parâmetros em uma tela. Com o PQ3350, os dados registram até 52.428 leituras monofásicas ou 17.476 leituras trifásicas e exibem simultaneamente a distorção harmônica total (THD-F) e a forma de onda com valores de pico (1024 amostras/período). Inclui 4 cabos de tensão com clipes-jacaré e clipes de êmbolo retráteis, 8 pilhas AA, adaptador universal de CA, software, cabo de interface USB e estojo. Sondas atuais vendidas separadamente.
Especificações
| Especificações gerais | |
|---|---|
| Corrente Alternada (CA) | até 3.000 A (depende dos alicates amperimétricos usados) |
| Energia Ativa | 9,999 MW |
| Energia ativa | 9.999 kVAR |
| Energia de potência ativa | 0 mWh a 999.999 kWh |
| Energia de potência reativa | 0,0 kVARh a 1.000 MWh |
| Fase | -180.0° a 0° a +180.0° |
| Fator de crista | 1,00 a 99,99 |
| Fator de potência | 0,0 a +1,00 |
| Frequência | 45-65 Hz |
| Harmônicas | 1 a 99 |
| Memória | 52.428 registros (fase única); 17.476 registros (3 fases) |
| Potência aparente | 9.999 kVA |
| Precisão básica da corrente alternada CA | ±(0,5% da leitura + 5 dígitos) |
| Precisão básica da corrente CA de pico | ±(5% da leitura + 30 dígitos) |
| Precisão básica da frequência | 0,1 Hz |
| Precisão básica da potência aparente | VA=Vrms x Arms |
| Precisão básica da potência ativa | ±(1% da leitura + 8 dígitos) |
| Precisão básica da potência reativa | VAR = sqr (VA² -W² ) |
| Precisão básica da tensão AC de pico | ±(5% da leitura + 30 dígitos) |
| Precisão básica da tensão CA | ±(0,5% da leitura + 5 dígitos) |
| Precisão básica de fase | ±1° |
| Precisão básica de harmônicas | ±2% |
| Precisão básica do fator de crista | ±(5% da leitura + 30 dígitos) |
| Precisão básica do fator de potência | ±(1,5%° da leitura ± 8 dígitos) |
| Tensão de CA | 600 V |
| True RMS | Sim |
| Detalhes adicionais | |
|---|---|
| Categoria de Segurança | CAT III – 600 V |
| Certificações | CE |
| Dimensões | 257 × 155 × 57 mm (10,1 × 6,1 × 2,3 pol) |
| Garantia | 2 anos |
| Peso | 1.160 g (2,5 lb) |
| Potência | 8 pilhas AA (1,5 V) |
