Extech PQ34-30
Sondas com alicate de corrente flexível 3.000 A

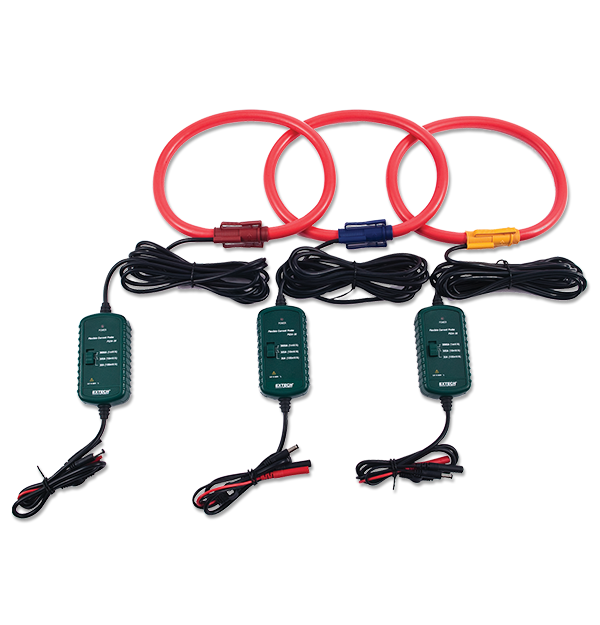

O Extech PQ34-30 é um conjunto de sondas flexíveis de corrente de 3.000 A para analisadores de qualidade de energia PQ3450/PQ3470. Tem um comprimento de 61 cm (24 pol) para envolver barras de barramento e feixes de fios. Alterna entre 3 faixas: 3.000 A, 300 A e 30 A.
Especificações
| Especificações gerais | |
|---|---|
| Acoplamento de saída | CA acoplado. |
| Carga mínima | 100 KΩ para precisão especificada |
| Comprimento do cabo | 3,4 metros (11,2 pés) |
| Corrente Alternada (CA) | 30 A, 300 A e 3.000 A, selecionável por chave |
| Erro de fase | < ±1° (50/60 Hz) |
| Largura de banda de frequência | 45 a 400 Hz. |
| Linearidade/histerese | ±0,2% da leitura de 10% a 100% da faixa |
| Precisão básica da corrente alternada CA | ±1% escala total (50/60 Hz) |
| Sensibilidade de saída | 100 mV/A (faixa de 30 A), 10 mV/A (faixa de 300 A), 1 mV/A (faixa de 3.000 A) |
| Tamanho da garra | 600 mm (Flexível 23,6 pés) |
| Detalhes adicionais | |
|---|---|
| Categoria de Segurança | CAT III – 600 V |
| Dimensões | 105 × 56,5 × 33 mm (4,1 × 2,2 × 1,3 pol) |
| Garantia | 2 anos |
| Peso | 480 g (1.06 lb) |
| Potência | 8 V ±1 V (fornecido pelo medidor) |
