Extech PQ3450-30
Kit do analisador de energia para registro de dados 3.000 A

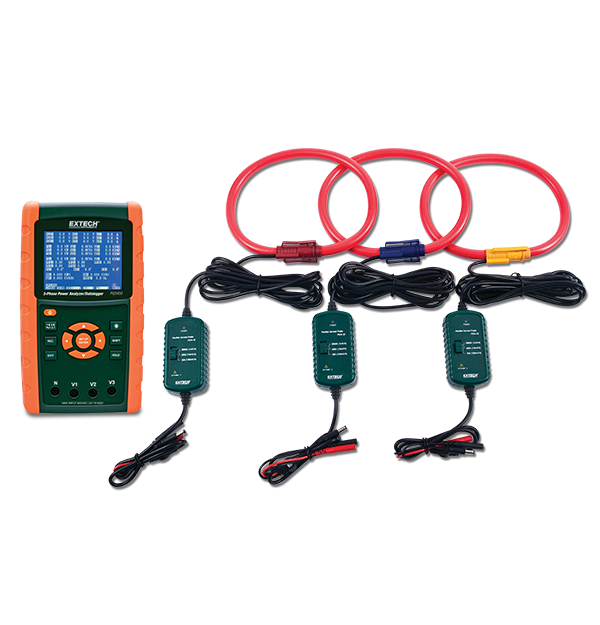

O Extech PQ3450-30 é um analisador de energia/registrador de dados trifásico capaz de registrar até 30.000 conjuntos de medições em formato Excel® em um cartão de memória SD removível. Ele inclui uma grande matriz de pontos, relógio e calendário integrados e um LCD com iluminação de fundo e menu na tela fácil de usar. Ele permite a análise completa do sistema com até 35 parâmetros. A relação ajustável do transformador de corrente CT (1 a 600) e do transformador de potencial PT (1 a 1.000) permite sistemas de distribuição de alta potência. Registre até 30.000 leituras em um cartão de memória SD removível no formato Excel®. Ampla faixa de taxa de amostragem (2 segundos a 2 horas). Completo com 4 cabos de tensão com clipes-jacaré, três alicates de corrente de 3.000 A, 8 pilhas AA, cartão SD, adaptador de 100-240 VCA e estojo.
Especificações
| Especificações gerais | |
|---|---|
| Corrente Alternada (CA) | 3.000 A |
| Energia Ativa | 9,999 MW |
| Energia ativa | 9,999 MVAR |
| Energia de potência aparente | 0,0 KVAh a 9,999 MVAH |
| Energia de potência ativa | 0,0 kWh a 9,999 MWh |
| Energia de potência reativa | 0,0 kVARh a 9,999 MVARH |
| Faixa de Entrada | 200 mV, 300 mV, 500 mV, 1 V, 2 V, 3 V (selecionável pelo usuário) |
| Fase | -180 ° a +180° |
| Fator de potência | 0,00 a 1,00 |
| Frequência | 45 Hz a 65 kHz |
| Memória | 30.000 leituras (cartão de memória SD de 2 GB) |
| Potência aparente | 9,999 MVA |
| Precisão básica da corrente alternada CA | ±(0,5% da leitura) |
| Precisão básica da energia de energia ativa | ±(2.0% da leitura) |
| Precisão básica da energia de potência aparente | ±(2.0% da leitura) |
| Precisão básica da energia de potência ativa | ±(2.0% da leitura) |
| Precisão básica da faixa de entrada | ±(0,5% da leitura) |
| Precisão básica da frequência | ±0,1 Hz |
| Precisão básica da potência aparente | ±(1,0% da leitura) |
| Precisão básica da potência ativa | ±(1,0% da leitura) |
| Precisão básica da potência reativa | ±(1,0% da leitura) |
| Precisão básica da tensão CA | ±(0,5% da leitura) |
| Precisão básica de fase | ±1° |
| Precisão básica do fator de potência | ±0,04 |
| Tensão de CA | 600,0 V |
| True RMS | Sim |
| Detalhes adicionais | |
|---|---|
| Categoria de Segurança | CAT III – 600 V |
| Certificações | PQ3450-30-NIST_S: CE, UL, NIST PQ3450-30_S: CE, UL |
| Dimensões | 225 × 125 × 64 mm (8,86 × 4,92 × 2,52 pol) |
| Garantia | 2 anos |
| Peso | 1.010 g (2,2 lb) |
| Potência | 8 pilhas AA (1,5 V) |
