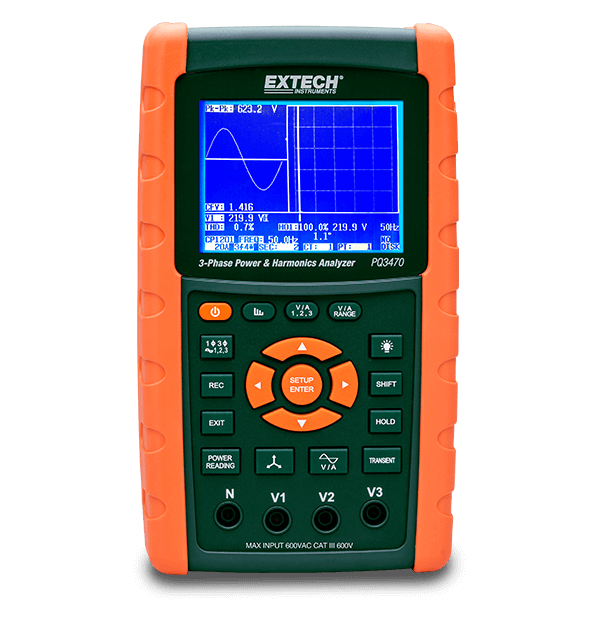

Extech PQ3470
3-Phase Graphical Power & Harmonics Analyzer/Datalogger
The Extech PQ3470 is a 3-phase Graphical Power and Harmonics Analyzer/Datalogger capable of logging up to 30,000 sets of measurements on a removable SD memory card. The meter features a 3-phase voltage or current unbalanced ratio (VUR, AUR) and unbalanced factor, a wide sampling rate range (2 seconds to 2 hours), and a built in clock and calendar. It is capable of capturing transient events such as dip, swell, and outage with programmable threshold (%). Complete with 4 voltage leads with alligator clips, 8 AA batteries, SD card, 100 V - 240 V AC adaptor, and a case. Clamp probes sold separately.
Especificações
| Especificações gerais | |
|---|---|
| Corrente Alternada (CA) | up to 3000A (depends on the current clamp probes used) |
| Energia Ativa | 9.999MW |
| Energia ativa | 9.999MVAR |
| Energia de potência aparente | 0.0KVAh to 9.999MVAH |
| Energia de potência ativa | 0.0kWh to 9.999MWH |
| Energia de potência reativa | 0.0kVARh to 9.999MVARH |
| Faixa de Entrada | 200mV, 300mV, 500mV, 1V, 2V, 3V (user-selectable) |
| Fase | -180 ° to +180° |
| Fator de crista | 1.00 to 99.99 |
| Fator de potência | 0.00 to 1.00 |
| Frequência | 45Hz to 65Hz |
| Harmônicas | 1 to 50th |
| Memória | 30,000 readings (2GB SD memory Card) |
| Potência aparente | 9.999MVA |
| Precisão básica da corrente alternada CA | ±(0.5% of reading) |
| Precisão básica da corrente CA de pico | ±(5%) |
| Precisão básica da energia de energia ativa | ±(2.0% of reading) |
| Precisão básica da energia de potência aparente | ±(2.0% of reading) |
| Precisão básica da energia de potência ativa | ±(1.0% of reading) |
| Precisão básica da faixa de entrada | ±(0.5% of reading) |
| Precisão básica da frequência | ±0.1Hz |
| Precisão básica da potência aparente | ±(1.0% of reading) |
| Precisão básica da potência ativa | ±(1.0% of reading) |
| Precisão básica da potência reativa | ±(1.0% of reading) |
| Precisão básica da tensão AC de pico | ±(5%) |
| Precisão básica da tensão CA | ±(0.5% of reading) |
| Precisão básica de fase | ±1° |
| Precisão básica de harmônicas | ±2% (1 to 20); ±4% (21 to 31) |
| Precisão básica do fator de crista | ±(5%) |
| Precisão básica do fator de potência | ±0.04 |
| Tensão de CA | 600.0V |
| True RMS | Yes |
| Detalhes adicionais | |
|---|---|
| Categoria de Segurança | CATIII - 600V |
| Certificações | CE, UL |
| Dimensões | 8.86 × 4.92 × 2.52" (225 × 125 × 64mm) |
| Garantia | 2 years |
| Peso | 2.2lbs (1010g) |
| Potência | 8 × AA (1.5V) batteries |
