FLIR PV48
Testador de painel solar e rastreador de curva I-V com medições de temperatura
A FLIR PV48 é uma ferramenta altamente eficaz projetada para avaliar a potência e a eficiência máximas dos painéis solares. Ela mede rapidamente parâmetros críticos como potência máxima, tensão, corrente, tensão de circuito aberto (VOC), corrente de curto-circuito (ISC) e temperatura ambiente. Com seu marcador de curva I-V, ela oferece análise intuitiva e visual de até 800 W por painel, garantindo o desempenho máximo do painel solar. O dispositivo possui uma bateria de íon-lítio integrada e uma grande tela LCD de alto contraste que permanece facilmente legível mesmo sob luz solar direta. Os plugues e clipes PV MC4 incluídos simplificam o processo de diagnóstico e solução de problemas de painéis solares, tornando-os simples e eficientes.
Especificações
| Destacado | |
|---|---|
| Categoria de Segurança | IEC 61010-1 |
| Medição e análise | |
|---|---|
| Current at MMPT Point (Imax) | Faixa de 0 A a 30 A/Precisão ±5% |
| Device Temperature Protection | Faixa de 0 °C a 60 °C/Precisão ±3% |
| Maximum Power Value (Pmax) | Faixa de 0 W a 800 W/Precisão ±5% |
| Open Circuit Voltage (VOC) | Faixa de 0 V a 60 V/Precisão ±1% |
| Short Circuit Current (ISC) | Faixa de 0 A a 30 A/Precisão ±1% |
| Taxa de Medição | 3 amostras por segundo |
| Voltage at MMPT Point (Vmax) | Faixa de 0 V a 60 V/Precisão ±5% |
| Interface do usuário | |
|---|---|

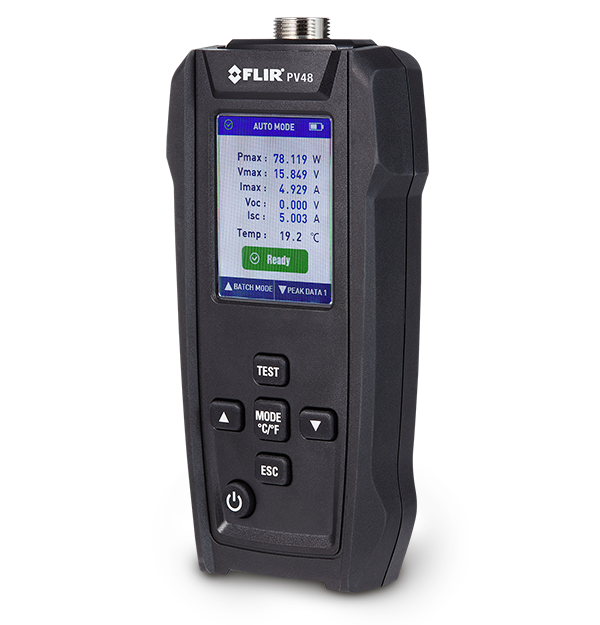

| Display | Tela TFT/LED branco retroiluminada |
| Potência | |
|---|---|
| Autonomia da Bateria | Aprox. 5 horas |
| Bateria | Bateria recarregável de íon-lítio de 3,7 V/1.000 mAh |
| Geral | |
|---|---|
| Peso | 206 g (0,45 lb) |
| Tamanho (C x L x A) | 151,6 × 72,5 × 38 mm (5,97 × 2,85 × 1,50 in) |
| Dados ambientais e certificações | |
|---|---|
| Categoria de Segurança | IEC 61010-1 |
| Certificações | CE, RCM, FCC |
| EMC | EN61326-1 |
| Garantia | Garantia limitada de 3 anos http://www.flir.com/testwarranty/ |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C a 50 °C (14 °F a 122 °F), <80% UR |
| Temperatura de armazenamento e umidade relativa [UR] | -20 °C a 60 °C (-4 °F a 140 °F), 0 a 80% UR (sem pilhas) |
| Acessórios | |
|---|---|

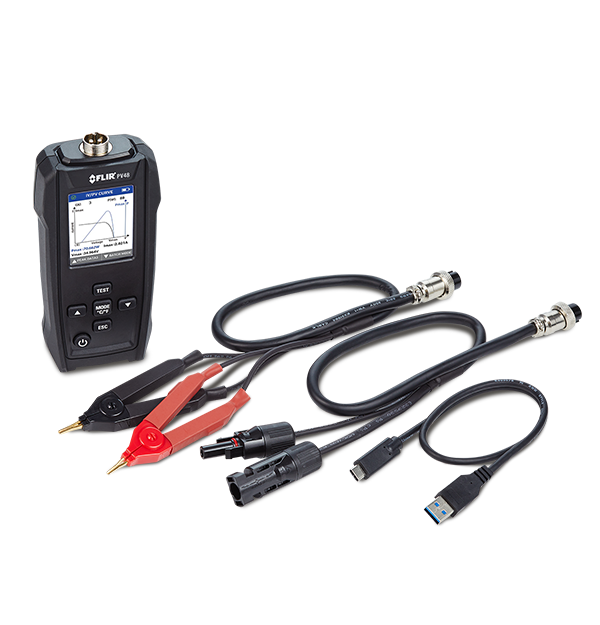

| Acessórios na Caixa | 1 × conjunto de clipes-jacaré 1 × conjunto de cabos de teste MC4 Cabo USB Guia de Início Rápido da FLIR |
