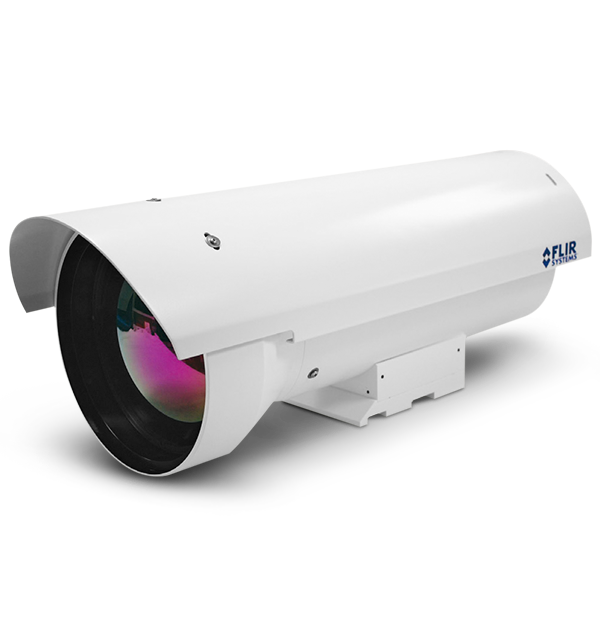

FLIR RS6700
Câmera de Infravermelho de Longo Alcance e Científica
A RS6700 é um sistema de câmera de infravermelho de longo alcance multiaplicação projetada para o monitoramento à distância, assinatura de alvos, pesquisa e aplicações científicas. As câmeras RS6700 são instrumentos robustos, de alto desempenho, radiométricas e repletas de recursos que podem sobreviver aos ambientes mais hostis.
Especificações
| Highlighted | |
|---|---|
| Resolução | 640 x 512 |
| Pitch do Detector | 15 µm |
| Faixa Espectral | 3,0 – 5,0 µm |
| Tipo de Detector | Antimoneto de índio (InSb) da FLIR |
| Número f da Câmera | f/4 |
| Faixa Dinâmica | 14 bits |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 125 Hz em janela completa |
| Tempo de Integração | 480 ns para quadro completo |
| Foco | FOV/foco motorizado |
| Geração de imagem e óptica | |
|---|---|
| Armazenamento de Imagem na Câmera | Nenhum |
| Carimbo de Data/Hora da Imagem | Relógio de marcação de data/hora IRIG-B interno, TSPI precisa |
| Clock de Pixel | 50 MHz |
| Faixa Dinâmica | 14 bits |
| Faixa Espectral | 3,0 – 5,0 µm |
| Foco | FOV/foco motorizado |
| Lente | 100 mm/500 mm |
| Modos de Janela Secundária | Exibição em janelas flexível até 16 x 4 (etapas de 16 colunas, 4 linhas) |
| Modos de Leitura | Integração assíncrona durante a leitura, integração assíncrona depois da leitura |
| Modos de Vídeo | NTSC, PAL |
| Número f da Câmera | f/4 |
| Operacionalidade | >99,8% (>99,95% típica) |
| Paleta | Selecionável de 8 bits |
| Pitch do Detector | 15 µm |
| Refrigeração do Sensor | Ciclo rotativo fechado |
| Resolução | 640 x 512 |
| Sensibilidade Térmica - NETD [típica] | 25 mK typical |
| Sobreposição | Personalizável |
| Streaming de Dados Radiométricos | Gigabit Ethernet (GigE Vision), Camera Link Base Fiber |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 125 Hz em janela completa |
| Tempo de Integração | 480 ns para quadro completo |
| Tipo de Detector | Antimoneto de índio (InSb) da FLIR |
| Tipo de Leitura | Instantâneo |
| Vídeo Padrão | Composto NTSC ou PAL |
| Zoom Digital | 1x, 2x, 4x |
| Medição e análise | |
|---|---|
| Controle Automático de Ganho | Manual, linear, equalização de platô, ROI, DDE |
| Precisão | N/A |
| Comunicação e armazenamento de dados | |
|---|---|
| Comando e Controle | Gigabit Ethernet, (não compatível com GenICam), USB, RS-232, Camera Link |
| Modos de Sincronização | Sincronização, dessincronização |
| Geral | |
|---|---|
| Peso | 11,6 kg (25,5 lbs) |
| Tamanho (C x L x A) | comprimento 560 mm x diâmetro 230 mm (comprimento 22 in. x diâmetro 9 in.) |
| Potência | |
|---|---|
| Potência | 24 V CC (<41 W em estado estacionário, 112 W com aquecedores ligados) |
| Dados ambientais e certificações | |
|---|---|
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 a 122 °F) |
| Montagem | 5 orifícios roscados de ¼" -20 |
| Zonas de Detecção | 40 g, 11 ms ½ pulso senoidal/4,3 g RMS vibração aleatória, todos os 3 eixos |
