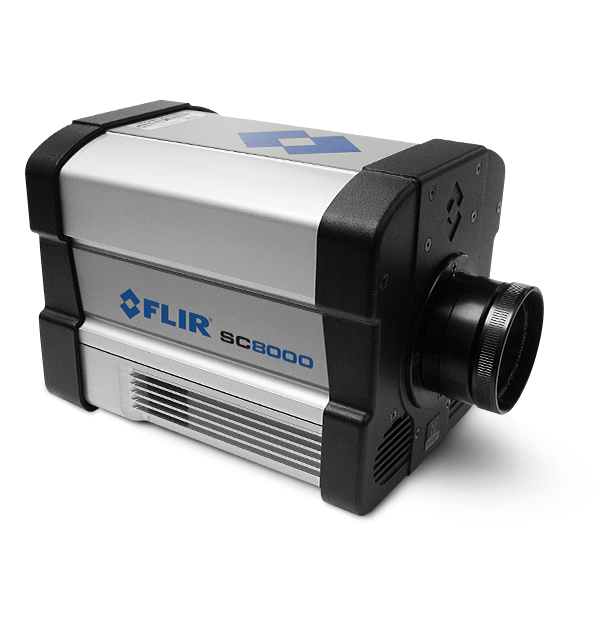

FLIR SC8000 HD
Câmera de Infravermelho MWIR Megapixel de Alta Velocidade com Classificação Científica
A FLIR SC8200 tem um detector InSb da FLIR refrigerado muito sensível que oferece resolução de megapixel real de 1.024 × 1.024, para produzir imagens térmicas ultra nítidas nas quais pequenos detalhes podem ser vistos e medidos. Quatro modos de operação predefinidos fornecem tempos de integração ajustáveis, correção de não uniformidade integrada, substituição de pixels ruins e ajustes do tamanho da janela. A leitura da FLIR oferece dados digitais a 200 megapixels por segundo para extrema flexibilidade de geração de imagens.
Especificações
| Highlighted | |
|---|---|
| Resolução | 1.344 x 784 |
| Pitch do Detector | 14 µm |
| Faixa Espectral | 3,0 – 5,0 µm ou 1,5 – 5,0 µm |
| Tipo de Detector | Antimoneto de Índio (InSb) da FLIR |
| Número f da Câmera | f/4,0 |
| Faixa Dinâmica | 14 bits |
| NETD | <25 mK |
| Taxa de Quadros [Janela Completa] | 124 Hz |
| Tempo de Integração | 500 ns para Quadro Completo |
| Faixa de Temperatura Padrão | -20 °C a 350 °C (-4 °F a 662 °F) |
| Faixa Opcional de Temperatura | Até 1500 °C (2732 °F) Até 2000 °C (3632 °F) |
| Filtragem | Atrás da Lente |
| Foco | Manual (Motorizado e Tátil – Dependente da Lente) |
| Geração de imagem e óptica | |
|---|---|
| Capacidade do Poço | 5,9 M elétrons |
| Carimbo de Data/Hora da Imagem | Relógio do Decodificador IRIG-B Interno/Marcação de Data/Hora TSPI Precisa |
| Controle da Câmera | Gigabit Ethernet, USB, RS-232, Camera Link Full (ou CXP) |
| Faixa Dinâmica | 14 bits |
| Faixa Espectral | 3,0 – 5,0 µm ou 1,5 – 5,0 µm |
| Filtragem | Atrás da Lente |
| Foco | Manual (Motorizado e Tátil – Dependente da Lente) |
| Leitura | Instantâneo |
| Lentes Disponíveis | 17 mm, 25 mm, 50 mm, 100 mm, 1000 mm TFOV (50/250/500 mm) Zoom Contínuo (50/500 mm) |
| Lentes/Microscópios de Close-up | NA |
| Modos de Janela Secundária | Janelas Flexíveis (etapas de 64 colunas, 4 linhas) |
| Modos de Leitura | Integração Assíncrona Durante a Leitura; Integração Assíncrona Depois da Leitura |
| NETD | <25 mK |
| Número f da Câmera | f/4,0 |
| Operacionalidade | >99,5% ( >99,9% típico) |
| Paleta | Selecionável de 8 bits |
| Pitch do Detector | 14 µm |
| Refrigeração do Sensor | Ciclo Fechado Linear |
| Resolução | 1.344 x 784 |
| Sobreposição | Personalizável (IRIG-B, Data, Tempo de Integração, Temperatura Interna, Taxa de Quadros, Modo de Sincronização, Horas do Refrigerador) |
| Streaming de Dados Digitais | Gigabit Ethernet e Camera Link Full simultâneos (ou CoaXPress) |
| Taxa de Quadros [Janela Completa] | 124 Hz |
| Tempo de Integração | 500 ns para Quadro Completo |
| Tipo de Detector | Antimoneto de Índio (InSb) da FLIR |
| Vídeo HD | HD-SDI 720p50/59/60 1080p25/29/30 |
| Zoom | 1-4x, Zoom Digital, Visão Panorâmica |
| Medição e análise | |
|---|---|
| Controle Automático de Ganho | Manual, Linear, Equalização de Platô, ROI, DDE |
| Faixa de Temperatura Padrão | -20 °C a 350 °C (-4 °F a 662 °F) |
| Faixa Opcional de Temperatura | Até 1500 °C (2732 °F) Até 2000 °C (3632 °F) |
| Precisão | ±2 °C ou ±2% da leitura |
| Comunicação e armazenamento de dados | |
|---|---|
| Modos de Sincronização | Genlock; IRIG-B; Sincronização, Dessincronização, Acionamento |
| Vídeo Analógico | NTSC, PAL, S-Video, SVGA |
| Geral | |
|---|---|
| Peso [sem lente] | 4,5 kg (10 lb) |
| Tamanho [C x L x A] sem a Lente | 218 × 143 × 158 mm (8.6 × 5.64 × 6.21 in) |
| Potência | |
|---|---|
| Potência | 24 V CC |
| Dados ambientais e certificações | |
|---|---|
| Altitude | De 0 a 40 000 Pés Operacionais; de 0 a 70 000 Pés Não Operacionais |
| Choque e Vibração | 40 g, 11 mseg ½ Pulso Senoidal/4,3 g RMS Vibração Aleatória, Todos os 3 Eixos |
| Faixa de Temperatura de Armazenamento | -67°F a 176°F (-55°C a 80°C) |
| Faixa de Temperatura Operacional | -40°F a 122°F (-40°C a 50°C) |
| Montagem | 2 × ¼”-20, 1 × 3/8”– 16, 4 × 10/24 |
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
