Discontinued

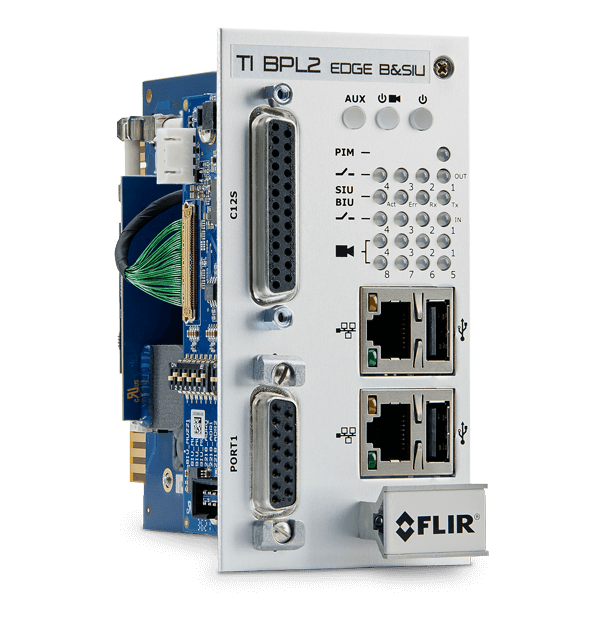

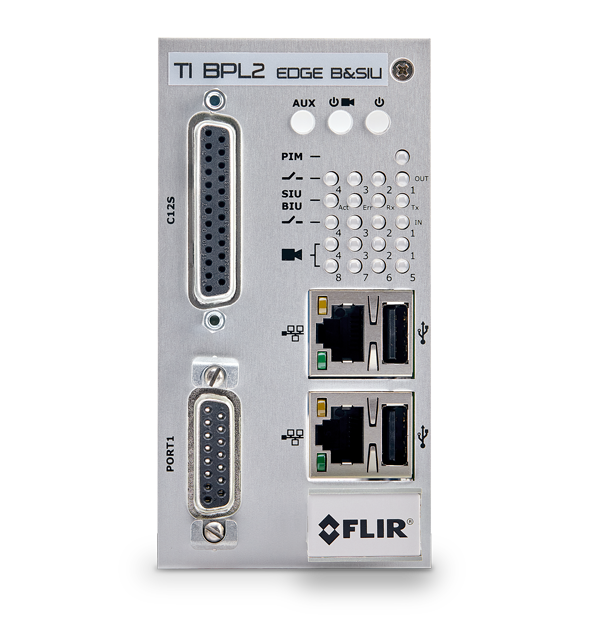

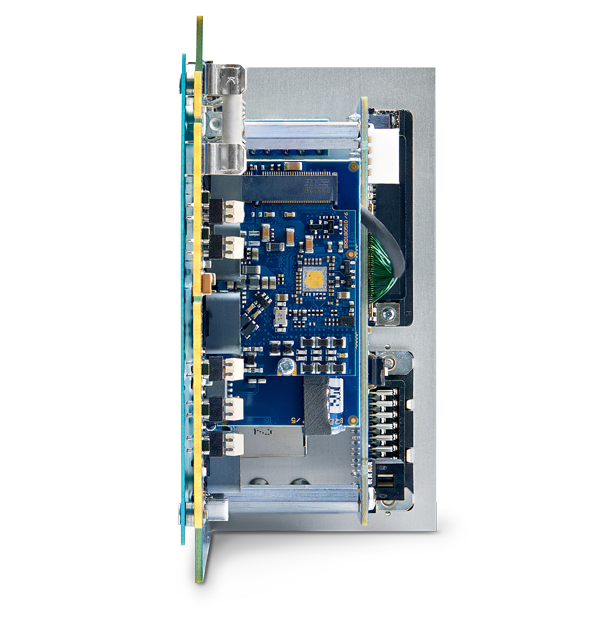

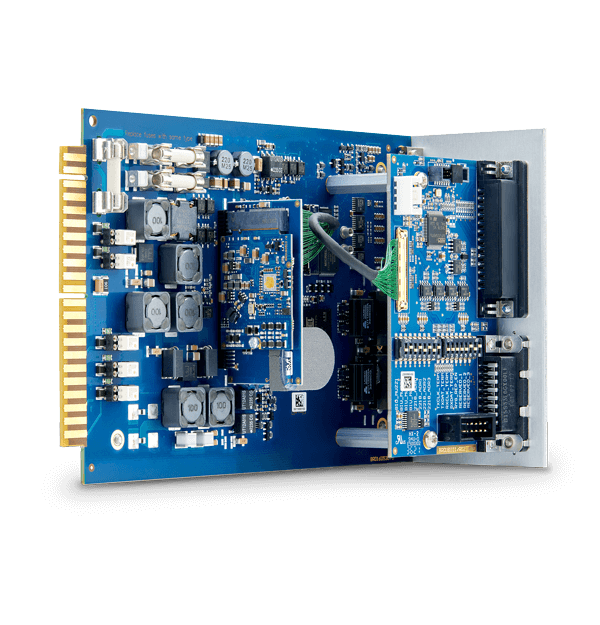

INTERFACE TI BPL2 EDGE B e SIU
Interface Edge de banda larga sobre linha de energia de segunda geração
• Conecta saídas de zona de sensores BPL2 e/ou sensores de linha de energia (PL) a um controlador, fornecendo energia e comunicações aos sensores BPL2 e/ou sensores PL
• Conecta o PC aos sensores BPL2 e/ou sensores PL para configuração e visualização do sistema
• Número máximo de câmeras: Quatro sensores BPL2 ou PL
• Sensor(es) BPL2 compatíveis: ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• Sensor(es) PL compatíveis: TrafiOne
• Número máximo recomendado de até quatro sensores BPL2/PL
Especificações
| Comunicações | |
|---|---|
| Conector | Sensor de cabo BPL2 – Interface: 3 × fios via grampos (traseira): 2 × fios para alimentação CC e comunicação: banda larga sobre linha de energia (BPL) e 1 × fio de aterramento funcional Montagem da interface: Pode ser montado em rack EDGE |
| Entrada | Conector C12S disponível na frente para SIU para controlador ATC 4 × contatos secos ópticos acoplados via conector EDGE (traseiro, pinos F/H, W/X, S/T e Y/Z) Imáx. = 50 mA, Umáx = 48 V CC Fechar no evento ou abrir no evento (configuração no software) 4 × LEDs de saída (dianteiro, verde) Saída de detecção 1 a 4 e saída de detecção comum 1 a 4 4 × contatos de entrada via conector EDGE (traseiro, pinos 1, 2, 3 e 10) 4 × LEDs de entrada (dianteiro, verde) Observação: é possível adicionar até 20 saídas de detecção extras usando cinco unidades USB de 4 E/S |
| Ethernet | 2 × conectores de Ethernet RJ45 (10/100 Mbit/s com comutação automática) |
| Saída | Saídas de detecção: 64 × estados de saída via conector Port-1 (dianteiro, SDLC) para controlador TS-2/ATC Saídas de erro: 1 × componente de chave óptica isolada via conector EDGE (traseiro, pinos J/K) - Imáx. = 50 mA, Umáx = 48 V CC Aberto no evento (saída de hardware) 8 × LEDs de status do sensor BPL2 (frente, bicolor verde/vermelho) Saída de erro e saída de erro comum Função de saída de erro: Saída de erro ativa = erro no TI BPL2 EDGE B&SIU ou fonte de alimentação desligada, ou Saída de erro ativa = erro no USB de 4 E/S com saída(s) atribuída(s) (por exemplo, sem comunicação), ou Saída de erro ativa = erro no sensor BPL2 correspondente (por exemplo, sem comunicação) |
| Eléctrico | |
|---|---|
| Potência | ENTRADA de energia: 12 V CC a 60 V CC, via conector EDGE (traseiro, pinos A/B, sensíveis à polaridade), botão Liga/Desliga e LED (frente, bicolor verde/vermelho) 24 V CC a 48 V CC separado via conector EDGE (traseiro, pinos D/E) para sensores BPL2 Observação: Recomenda-se 48 V CC nos pinos D/E se houver vários sensores BPL2 e/ou longas distâncias de cabo SAÍDA de energia: Idem para ENTRADA de energia via conector EDGE (traseira, pinos P/R, insensível à polaridade) Observação: Comunicações BPL2 para sensores BPL2 adicionados em nível de interface) Consumo de energia: Somente interface: típico ≤5 W (pico de 6 W na inicialização) Máximo, interface com periferia: < 100 W a 24 V CC Consumo atual: Somente interface: típico ≤210 mA a 24 V CC Máximo, interface com periferia: < 4 A a 24 V CC |
| Dados ambientais | |
|---|---|
| Choque e Vibração | FCC: FCC Parte 15, classe B Especificações de choque e vibração NEMA II |
| Faixa de Temperatura Operacional | Especificações NEMA II: -34 °C a 74 °C (-29,2 °F a 165,2 °F) |
| Mecânico | |
|---|---|
| Dimensões | A × L × P: 115 mm × 59 mm × 191 mm (4,53 pol. × 2,32 pol. × 7,52 pol) Altura e profundidade do rack EDGE padrão dos EUA; largura = slot duplo |
| Peso | 450 g (1 lb) |
