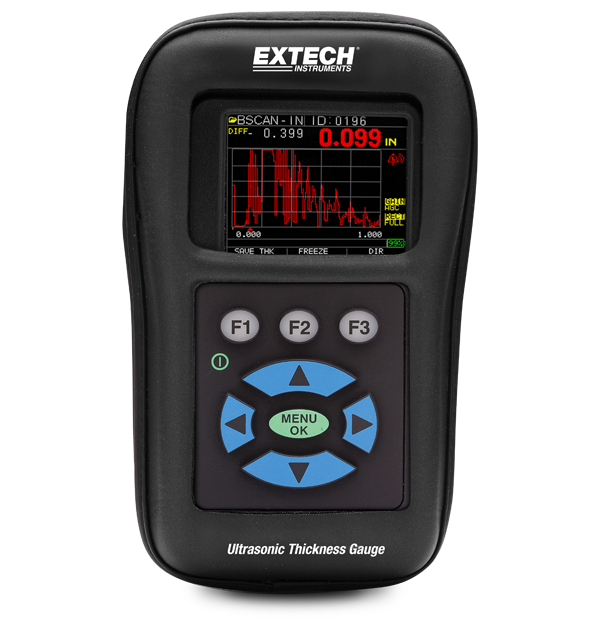

Extech TKG250
Medidor de espessura ultrassônico digital/Registrador de dados com forma de onda colorida
O Extech TKG250 é um medidor de espessura ultrassônico digital/registrador de dados. Ele oferece medidores de espessura projetados em uma caixa compacta, portátil e resistente, ideal para uso em campo. A tecnologia ultrassônica permite medições de espessura não destrutivas para estruturas, principalmente de aço. Ele registra até 100 mil leituras e pode ser exportado para o Excel® para análise posterior. Completo com estojo protetor, garrafa de 2 oz de refrigerante, 2 pilhas AA, transdutor de 5 MHz, estojo rígido, cabo USB e software exportador.
Especificações
| Especificações gerais | |
|---|---|
| A-Scan (forma de onda ativa) | Ajustes completos para ganho em etapa de 1 dB ou AGC, branco de impacto principal, branco após o primeiro eco recebido, intervalo incluindo rastreamento automático de zoom para ecos centrais independentes de material e retificação |
| Alarme | Bipes sonoros; tela e teclado iluminados piscando; e feedback de vibração |
| B-Scan (seção transversal) | Exibe uma seção transversal visual da área de inspeção sem correlação com a distância |
| Calibração da velocidade do material | 0,508 a 18,699 mm/µS (0,200 a 0,7362 pol/µS) |
| Eco a eco | Meça apenas a espessura do metal (pinturas e revestimentos não afetam o valor da espessura do material de base) |
| Espessura do aço | Sonda de 5 MHz: 1,0 a 508 mm (0,040 a 20 pol); sonda de 10 MHz: 0,76 mm a 50,8 mm (0,030 a 2 pol) |
| Ganho | Em passos de 1 dB de 20-90 dB ou Controle de Ganho Automático (AGC) para forma de onda |
| Memória | Armazena 50 mil leituras (expansíveis para 100 mil) e 5.000 formas de onda |
| Modo de retificação | RF, meia onda positiva, meia onda negativa e retificação de onda completa |
| Modo de velocidade | Exibe velocidade sonora acústica para medir a espessura de materiais desconhecidos |
| Modo diferencial | Exibe a diferença da medição de espessura real e um valor de referência inserido pelo usuário |
| Detalhes adicionais | |
|---|---|
| Certificações | CE |
| Classificação IP | IP54 |
| Garantia | 2 anos |
| Potência | 2 pilhas AA (1,5 V) |
