Recorded Webinar: Quickly and Safely Inspect Electric Vaults Before Entering
Assista agoraFLIR VS290&comércio;
Kits de videoscópios térmicos com opções de sondas especiais
Product Variations

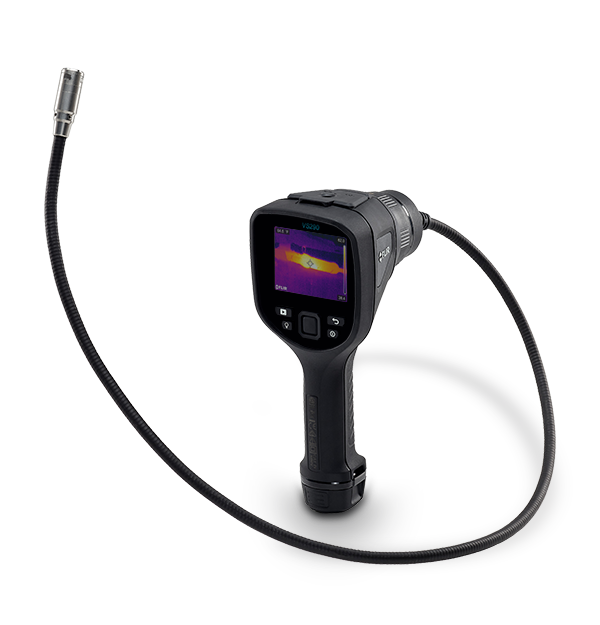

O FLIR VS290 é um sistema videoscópico industrial de inspeção visual e térmica concebido para ajudar os profissionais a detectar riscos, de forma rápida e segura, em locais de difícil acesso, especialmente redes subterrâneas de distribuição de energia elétrica. Apresentando um autêntico termovisor de 160 × 120 e FLIR MSX® (sondas VSC-IR32 and VSC-IR33), os videoscópios VS290 proporcionam aos usuários o poder de ver e medir pontos de acesso invisíveis antes que falhas catastróficas de equipamentos possam ocorrer. As pontas pequenas e elegantes permitem uma inspeção fácil através de aberturas apertadas ou confinadas, melhorando a produtividade e reduzindo o tempo de diagnóstico. As opções de sondas de visualização lateral de 2 metros têm classificação de segurança CAT IV 600 V,—perfeitas para inspeções de câmaras elétricas subterrâneas. A sonda de visualização frontal de 1 metro é uma opção prática para equipamentos de uso geral e varreduras térmicas de construção. Todas são ferramentas versáteis para os ambientes mais exigentes em aplicações de serviços públicos, fabricação e manutenção predial.
Videoscópio multifuncional de inspeção visual e térmica com tecnologia MSX®
Encontre rapidamente falhas ocultas a uma distância mais segura usando o autêntico termovisor de 160 × 120; as opções de 2 metros incluem uma câmera visual integrada e luz de trabalho, além de aprimoramento de detalhes MSX (Multispectral Dynamic Imaging).
Melhore o fluxo de trabalho e reporte possíveis problemas antes que se tornem problemas graves utilizando o FLIR Thermal Studio.
As pontas da câmera IP67 e a unidade de videoscópio IP54 ajudam a proteger contra poeira e água, e as sondas com classificação CAT IV 600V ajudam a tornar as inspeções elétricas mais seguras.
Imagens Térmicas Detalhadas Melhoram as Inspeções
Realize inspeções de serviços públicos, edifícios e mecânicas a uma distância segura usando sonda térmica de 160 × 120, incluindo opções com câmera visual integrada e aprimoramento de detalhes MSX® (Multispectral Dynamic Imaging).
Inspecionar componentes anteriormente inacessíveis
Veja em espaços escuros e apertados, como motores ou motores com cabeça fina de 19 mm e luz de trabalho brilhante.
Versátil, robusto e confiável
As sondas facilmente intercambiáveis têm pontas de câmera IP67 para proteger contra água e poeira e têm 600V-rated para ajudar a tornar as inspeções elétricas mais seguras.
Analise, edite e faça relatório das suas descobertas
Os kits de videoscópio VS290 são compatíveis com o software Flir Thermal Studio Suite para análise rápida, edição de imagens e geração de relatórios. Com este software para desktop, você pode documentar e compartilhar resultados de inspeção, incluindo imagens de antes e depois que demonstram o problema e como ele foi resolvido.
Especificações
| Highlighted | |
|---|---|
| Resolução de IV | 160 × 120 pixels |
| Geração de imagem e óptica | |
|---|---|
| Campo de visão (FOV) | 57 x 44° × 44° |
| Câmera Digital Integrada | FLIR VS290-21: Sem FLIR VS290-32, FLIR VS290-33: Sim |
| Distância Focal Mínima | 0,15 m |
| Faixa Espectral | 8 µm a 14 µm |
| Foco | Sem foco |
| Frequência da Imagem | 8,7 Hz |
| Modos de Imagem | FLIR VS290-21: Somente IV FLIR VS290-32, FLIR VS290-33: Apenas IV, apenas visual, MSX® |
| MSX | Grava detalhes visuais na imagem térmica com resolução total |
| Paletas de cores | Iron, Rainbow, Gray, Abaixo do alarme, Acima do alarme |
| Pitch do Detector | 12 µm |
| Resolução de IV | 160 × 120 pixels |
| Sensibilidade Térmica/NETD | <100 mK |
| Tipo de Detector | Matriz de plano focal (FPA), com microbolômetro não resfriado |
| Medição e análise | |
|---|---|
| Alarme de cor (isotérmico) | Acima, abaixo |
| Correção de Emissividade | 3 configurações de emissividade predefinidas e 1 personalizada |
| Dimensões da câmera (C x L x A) | FLIR VS290-21: Kit completo com estojo: 53 × 33 × 16,5 cm (20,87 × 12,99 × 6,5 pol.) Display: 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 pol.) VSC-IR21 Sonda: 111,5 cm × 0,69 cm (43,9 × 0,3 pol.) Ponta da sonda: 19 mm de diâmetro FLIR VS290-32: Kit completo com estojo: 118 × 45 × 16 cm (46,46 × 17,72 × 6,3 pol.) Display: 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 pol.) Sonda: 212,2 × 0,69 cm (83,5 × 0,3 pol.) Ponta da sonda: 71,71 × 40,52 × 11 mm (2,8 × 1,6 × 0,4 pol.) FLIR VS290-33: Kit completo com estojo: 118 x 45 x 16 cm (46.46 x 17.72 x 6.3 in) Tela: 26,4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) Sonda: 212,2 × 0,69 cm (83.5 × 0.3 in) Ponta da sonda: 71,71 × 40,52 × 11 mm (2.8 × 1.6 × 0.4 in) |
| Faixa de Temperatura de Objetos | -10 a 400°C (14 a 752°F) |
| Fotômetro | 1 em modo ao vivo |
| Peso da câmera com bateria | FLIR VS290-21: Kit completo com estojo: 4,8 kg (10,58 lb) Display: 640 g (1,41 lb) Sonda: 490 g (1,08 lb) FLIR VS290-32: Kit completo com estojo: 13 kg (28,66 lb) Display: 640 g (1,41 lb) Sonda: 470 g (1,04 lb) FLIR VS290-33: Kit completo com estojo: 13 kg (28.66 lb) Tela: 640 g (1.41 lb) Sonda: 470 g (1.04 lb) |
| Precisão | Em temperatura ambiente de 15 a 35°C (59 a 95°F) e temperatura do objeto acima de 0°C (32°F) 0 a 100°C (32 a 212°F): ±3°C (±5,5°F) 100 a 400°C (212 a 752°F): ±3% |
| Predefinições de Medição | Sem medição, ponto central, ponto quente, ponto frio |
| Comunicação e armazenamento de dados | |
|---|---|
| Formato de imagem salvo | JPEG radiométrico |
| Interfaces de Comunicação | USB tipo C: transferência de dados/energia |
| Tipo de Memória | Cartão SD removível (16 GB) incluído |
| Interface do usuário | |
|---|---|
| Display | LCD TFT RGB de 3.5 in (320 × 240 pixels) |
| Potência | |
|---|---|
| Tempo Operacional da Bateria | >5 horas (brilho do LCD no máximo e luz de trabalho acesa) |
| Tipo de bateria | Bateria recarregável de íons de lítio de 3,7 V, carregada na câmera ou em um carregador separado |
| Geral | |
|---|---|
| Comprimento da Sonda | FLIR VS290-21: 1 m (3,3 pés) sem ponta de sonda FLIR VS290-32, FLIR VS290-33: 2 m (6,6 pés) sem ponta de sonda |
| Embalagem | FLIR VS290-21: Display de videoscópio, sonda de câmera térmica, duas baterias recarregáveis, carregador de bateria, cartão SD, cabo USB, pulseira, estojo rígido, documentos impressos FLIR VS290-32, FLIR VS290-33: Display do videoscópio, sonda da câmera com tecnologia MSX, duas baterias recarregáveis, carregador de bateria, cartão SD, cabo USB, correia para o pulso, estojo rígido, documentação impressa |
| Fator de Forma | FLIR VS290-21: Câmera de visão frontal FLIR VS290-32, FLIR VS290-33: Câmeras laterais |
| Dados ambientais e certificações | |
|---|---|
| Certificações | ETL, CE, RCM, FCC |
| Choque | 25 g (IEC 60068-2-29) |
| EMC | EN 61326-1, EN 61000-6-2 (Imunidade), EN 61000-4-2 (ESD), EN61000-6-3 (Emissões), FCC 47 CFR parte 15, classe B |
| Encapsulamento | Ponta da sonda: IP67 (IEC 60529), Estrutura principal/cabo: IP54 |
| Faixa de Temperatura de Armazenamento | -20 a 60°C (-4 a 140°F) |
| Faixa de Temperatura Operacional | -10 a 50°C (14 a 122°F) |
| Garantia | Garantia 2-10 da FLIR |
| Segurança | CAT IV 600 V |
| Umidade (em operação e em armazenamento) | 5% a 90% de umidade relativa (UR) sem condensação |
| Vibração | 2 g (IEC 60068-2-6) |
Accessories
Resources & Support
Observação: Você deve estar conectado para baixar software ou firmware. Faça login ou crie uma conta.
Firmware Download
FLIR VS290 Firmware v1.2.4
User Manual
FLIR VS290 Thermal Videoscope Kits User Manual
Quick Start Guide
FLIR VS290 Thermal Videoscope Kits Quick Start Guide
Datasheet
FLIR VS290 Thermal Videoscope Kits Datasheet GB
Datasheet
FLIR VS290 Thermal Videoscope Kits Datasheet
