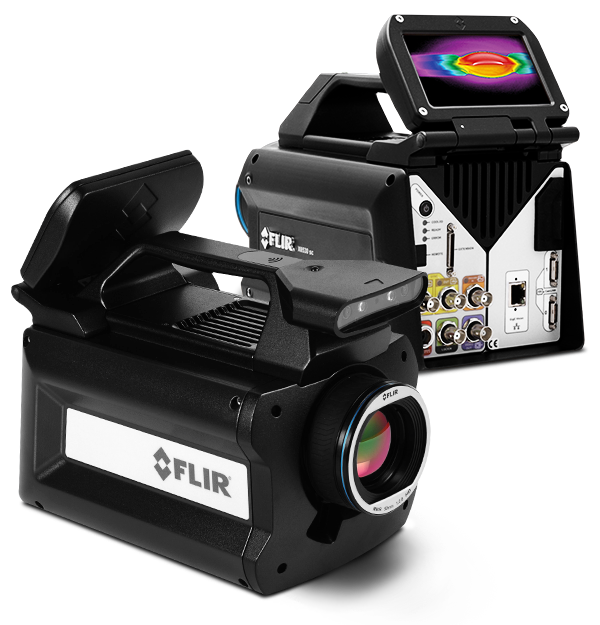

FLIR X6520sc
Câmera MWIR de Alta Sensibilidade e Desempenho
A câmera termográfica FLIR X6520sc proporciona desempenho de medição termográfica superior em conjunto com a mais avançada conectividade. Se sua pesquisa necessita de tempo de amostragem curto para capturar processos de alta velocidade, ou se você precisa de informações espectrais concretas dentro da largura de banda de MWIR, a FLIR X6520sc fornece medições de temperatura de alta sensibilidade. Além disso, a conectividade avançada da câmera e a experiência intuitiva do usuário permitem que os pesquisadores se concentrem em seus experimentos, e não nos controles da câmera.
Especificações
| Highlighted | |
|---|---|
| Resolução | 640 x 512 |
| Pitch do Detector | 15 µm |
| Faixa Espectral | 3,7 – 4,8 µm |
| Tipo de Detector | Telureto de mercúrio e cádmio (TMC) |
| Número f da Câmera | f/4,0 |
| Faixa Dinâmica | 14 bits, 16 bits com DRX |
| NETD | <25 mk (18 mk típico) |
| Taxa de Quadros | 146 Hz: 640 x 512 Até 3699 Hz: 160 x 1 |
| Tempo de Integração | De 80 ns a 20 000 µs |
| Faixa de Temperatura Padrão | 5°C a 150°C |
| Filtragem | Motorizado de 4 posições, com compensação de variação e identificação automática |
| Foco | Mecanismo USL ou manual |
| Geração de imagem e óptica | |
|---|---|
| Análises de Imagem | Análise de temperatura na câmera |
| Carimbo de Data/Hora da Imagem | Relógio do decodificador IRIG-B interno/Marcação de data/hora TSPI precisa |
| Display da Câmera | Tela sensível ao toque destacável com display LCD (800 x 480) |
| Faixa Dinâmica | 14 bits, 16 bits com DRX |
| Faixa Espectral | 3,7 – 4,8 µm |
| Filtragem | Motorizado de 4 posições, com compensação de variação e identificação automática |
| Foco | Mecanismo USL ou manual |
| Leitura | Instantâneo Digital (X8400sc/X6580sc) - Instantâneo Analógico (X6550sc/X6540sc/X6530sc) |
| Lentes Disponíveis | NA |
| Lentes/Microscópios de Close-up | NA |
| Mecanismo de Foco Motorizado | Sim |
| Modos de Janela Secundária | Definido pelo usuário |
| Modos de Leitura | Integração Assíncrona Durante a Leitura; Integração Assíncrona Depois da Leitura |
| NETD | <25 mk (18 mk típico) |
| Número f da Câmera | f/4,0 |
| Operacionalidade | > 99% |
| Paletas Analógicas | Selecionável de 8 bits |
| Pitch do Detector | 15 µm |
| Refrigeração do Sensor | Ciclo rotativo fechado |
| Resolução | 640 x 512 |
| Sobreposição do Display | Medição e escala de temperatura |
| Streaming de Dados Digitais | Gigabit Ethernet e Camera Link Base/Camera Link Medium simultâneos |
| Taxa de Quadros | 146 Hz: 640 x 512 Até 3699 Hz: 160 x 1 |
| Tempo de Integração | De 80 ns a 20 000 µs |
| Tipo de Detector | Telureto de mercúrio e cádmio (TMC) |
| Vídeo HD | DVI 1080p |
| Medição e análise | |
|---|---|
| Calibração | Calibração personalizada mediante solicitação |
| Controle Automático de Ganho | Manual, Linear, ROI |
| Faixa de Temperatura Padrão | 5°C a 150°C |
| Precisão | ±1 °C ou ±1% da leitura |
| Comunicação e armazenamento de dados | |
|---|---|
| Modos de Sincronização | IRIG-B; Sincronização, Acionamento |
| Geral | |
|---|---|
| Peso [sem lente] | 5,05 kg |
| Tamanho [C x L x A] sem a Lente | 280 × 150 × 180 mm |
| Potência | |
|---|---|
| Potência | 24 V CC |
| Dados ambientais e certificações | |
|---|---|
| Choque e Vibração | 15G operacionais, IEC 68-2-29/2G operacionais, IEC 68-2-26 |
| Faixa de Temperatura Operacional | -20°C a 50°C |
| Montagem | UNC 1/4"−20 + 3 porcas M5 |
