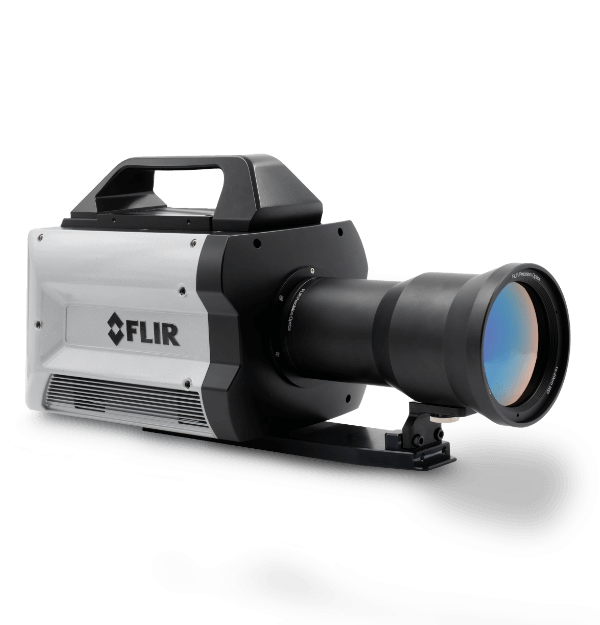

FLIR X6980-HS SLS™
Câmera de Classificação Científica LWIR de Alta Velocidade
Product Variations
A FLIR X6980-HS SLS é uma câmera de infravermelho de onda longa extraordinariamente rápida, projetada para cientistas e engenheiros que precisam capturar imagens de alta velocidade para análise térmica precisa e medições radiométricas personalizadas. Esta câmera termográfica combina a resolução de 640 x 512 do detector SLS com as taxas de quadros de alta velocidade mais rápidas para oferecer velocidades de instantâneo mais curtas e faixas de temperatura mais amplas, necessárias para gravar imagens nítidas de stop motion de eventos em alta velocidade. Com uma roda de filtro motorizada de quatro posições e suporte para lentes de foco motorizadas FLIR, a X6980-HS SLS fornecerá gravações de maior qualidade, economizará tempo e reduzirá a frustração em ambientes de aquisição dinâmica.
Experimente clareza e velocidade de imagem incomparáveis com interfaces de alta velocidade de 10 GigE, CXP 2.1 ou Camera Link Full.
Capture mais de 1,5 hora de eventos térmicos detalhados diretamente em um SSD de 4 TB, sem perda de quadros.
Acionador, sincronização e sistema de registro de data e hora próprios IRIG garantem uma gravação precisa no prazo.
Especificações
| Highlighted | |
|---|---|
| Resolução | 640 512× |
| Pitch do Detector | 25 µm |
| Faixa Espectral | 7,5 µm (inferior), 11,5–12,5 µm (superior) |
| Tipo de Detector | Strained Layer Superlattice (SLS) |
| Número f da Câmera | FLIR X6981-HS SLS (7,5–12 μm), f/2,5: f/2,5 FLIR X6983-HS SLS (7,5–12 μm), f/4,1: f/4,1 |
| Faixa Dinâmica | 14 bits |
| NETD | 40 mK típico |
| Sensibilidade Térmica/NETD | 40 mK típico |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 1004 Hz |
| Tempo de Integração | Programável: 270 ns a quadro completo, aprox. |
| Faixa de temperatura padrão [com óptica correspondente à banda] | -20 °C a 300 °C (-4 °F a 572 °F) |
| Faixa de temperatura opcional [com óptica correspondente à banda] | ND1: 250°C–1500°C (482°F–2732°F)ND2: 500°C–3000°C (932°F–5432°F) |
| Filtragem | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Foco | Motorizado (compatível com manual) |
| Geração de imagem e óptica | |
|---|---|
| Armazenamento de Imagem na Câmera | RAM (volátil): SSD NVMe U.2 de quadro completo de 64 GB, até 23.000 quadros (removível/não volátil pelo usuário): SSD U.2 de 4 TB incluído, até 1,4 M de quadros full frame |
| Carimbo de Data/Hora da Imagem | Registro de data/hora precisa interna. Decodificador IRIG-B AM, TSPI preciso, roda livre se o sinal de sincronização for perdido |
| Clock de Pixel | 355,2 MHz |
| Download de RAM na câmera, gravações SSD | Transferência de SSD por 10 GigE, CXP ou CL para o Research Studio |
| Faixa Dinâmica | 14 bits |
| Faixa Espectral | 7,5 µm (inferior), 11,5–12,5 µm (superior) |
| Filtragem | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Foco | Motorizado (compatível com manual) |
| Gravação direta para SSD | Sim, SSD NVMe removível de 4 TB incluído, aprox. 1,5 hora de gravação com zero queda de quadros |
| Interface da Lente | FLIR FPO-M (baioneta de 4 abas, motorizada) |
| Lentes Disponíveis | Manual (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorizado (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Lentes/Microscópios de Close-up | 1x |
| Modos de Janela Secundária | Exibição em janelas flexível até 32 x 4 (disposição de 32 colunas, 4 linhas) |
| Modos de Leitura | Integração Assíncrona Durante a Leitura; Integração Assíncrona Depois da Leitura |
| Modos de Vídeo | HD-SDI: 720p a 50/59,9 Hz, 1080p a 25/29,9 Hz, 1080p a 60 Hz SD-SDI: 480i a 60 Hz, 576i a 50 Hz |
| NETD | 40 mK típico |
| Número f da Câmera | FLIR X6981-HS SLS (7,5–12 μm), f/2,5: f/2,5 FLIR X6983-HS SLS (7,5–12 μm), f/4,1: f/4,1 |
| Operacionalidade | ≥98% (≥99% típico) |
| Paleta | Selecionável de 8 bits |
| Pitch do Detector | 25 µm |
| Refrigeração do Sensor | FLIR X6981-HS SLS (7,5–12 μm), f/2,5: FLIR X6983-HS SLS rotativo de ciclo fechado (7,5–12 μm), f/4.1: Refrigerador linear sterling |
| Resolução | 640 512× |
| Sensibilidade Térmica/NETD | 40 mK típico |
| Sobreposição | Personalizável com a capacidade de desativar |
| Streaming de Dados Radiométricos | Simultâneo 10 Gigabit Ethernet (GigE Vision), Camera Link, CoaXPress® (CXP 2.1) Link único a 10 GBPS ou Link duplo a 5 GBPS |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 1004 Hz |
| Tempo de Integração | Programável: 270 ns a quadro completo, aprox. |
| Tipo de Detector | Strained Layer Superlattice (SLS) |
| Tipo de Leitura | Instantâneo |
| Vídeo Padrão | HDMI, SDI |
| Zoom Digital | 1x, automático (melhor ajuste) |
| Medição e análise | |
|---|---|
| Compensação de variação de temperatura [com calibração de fábrica] | Sim |
| Controle Automático de Ganho | Manual, Linear, Equalização de platô, DDE |
| Faixa de temperatura opcional [com óptica correspondente à banda] | ND1: 250°C–1500°C (482°F–2732°F)ND2: 500°C–3000°C (932°F–5432°F) |
| Faixa de temperatura padrão [com óptica correspondente à banda] | -20 °C a 300 °C (-4 °F a 572 °F) |
| Precisão | ≤100°C: ±2°C (±1°C típico), >100°C: ±2% da leitura (±1% típico) |
| Comunicação e armazenamento de dados | |
|---|---|
| Modos de Sincronização | Sincronização, dessincronização, sincronização de mais de três níveis, sincronização de vídeo |
| Geral | |
|---|---|
| Peso [sem lente] | 6,35 kg (14 lb) |
| Potência | |
|---|---|
| Potência | 24 V CC (estado estável < 50 W) |
| Dados ambientais e certificações | |
|---|---|
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 °F a 122 °F) |
| Montagem | 2 × 1/4 pol. -20 / 1 × 3/8 pol. -16 / 4 × #10 -24 / Lateral: 3x 1/4 pol. -20 (cada lado) |
