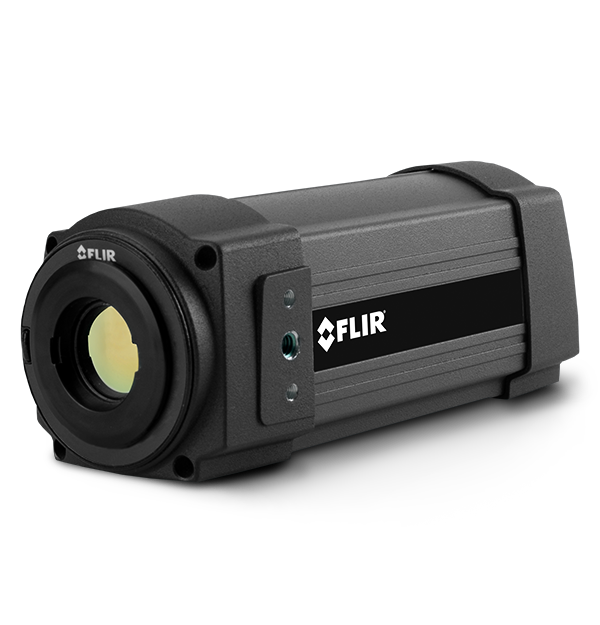

FLIR A315

支持GigE的红外温度传感器（电动调焦）

Product Variations

FLIR A315是一款经济实惠的迷你型红外热像仪，可通过PC全面控制。由于符合行业标准，FLIR A315 支持 National Instruments、Cognex、Matrox、MVtec和Stemmer Imaging 等第三方机器视觉软件的即插即用。

注：本产品即将停产。

监控您的关键系统
FLIR A315配备一台320×240像素的微测辐射热计，能够检测出小至50 mK的温差，提高远距离测量的精度。
FLIR A315能以60 Hz传输带信号、线性温度和辐射测量数据的16位全帧图像。
A315兼容GigE Vision和GenICam协议，当配合IMAQ Vision等软件包使用时能实现即插即用。

规格

Highlighted
Digital I_O connector type 6针螺丝端子
Digital Inputs 2光隔离，10–30 VDC
Digital Output Purpose 输出至外部设备（以编程方式设置）
Digital Outputs 2光隔离，10–30 VDC，最大100 mA
EMC EN 61000-6-2:2001（抗干扰），EN 61000-6-3:2001（抗辐射），FCC 47 CFR第15部分B类（抗辐射）
f number 1.3
Image Frequency 60 Hz
Thermal Sensitivity_NETD ＜0.05°C @ +30°C/ 50 mK
Accuracy ±2°C或读数的±2%
通讯与数据存储
Digital input purpose 图像标记（开始、停止、通用），图像流控制（流开/关），输入外部设备（以编程方式读取）
Digital Inputs 2光隔离，10–30 VDC
Digital I_O connector type 6针螺丝端子
Digital I_O isolation voltage 500 VRMS
Digital I_O supply voltage 12/24 VDC，最大200 mA
Digital Output Purpose 输出至外部设备（以编程方式设置）
Digital Outputs 2光隔离，10–30 VDC，最大100 mA
Ethernet 控制和图像
Ethernet Communication 基于TCP/IP套接字，FLIR专有，和GenICam协议
Ethernet Connector Type RJ-45
Ethernet Image Streaming 60 Hz下，16位320×240像素（信号线性，温度线性，兼容Radiometric GigE Vision和GenICam）
Ethernet Protocols TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB（CIFS）、DHCP、MDNS（Bonjour）、uPnP
Ethernet Standard IEEE 802.3
Ethernet Type 千兆以太网
USB 不适用
USB_Communication 不适用
USB_Connector Type 不适用
USB_Image Streaming 不适用
USB_Protocols 不适用
USB_Standard 不适用
成像与光学
Detector Pitch 25µm
Detector Time Constant 典型值12ms
f number 1.3
Field of view [FOV] and Min Focus Distance 25°×18.8°/0.4 m
Focal Length 18 mm
Focal Plane Array [FPA]_Spectral range 非制冷微测辐射热计 / 7.5–13 µm
Focus 自动或手动（内置马达）
Image Frequency 60 Hz
IR Resolution 320×240像素
Lens Identification 自动
Screen EST Mode No
Spatial resolution [IFOV] 1.36 mrad
Thermal Sensitivity_NETD ＜0.05°C @ +30°C/ 50 mK
测量与分析
Accuracy ±2°C或读数的±2%
Atmospheric transmission correction 自动，基于距离、大气温度及相对湿度的输入值
Emissivity Correction 0.01到1.0不等
External Optics and Windows Correction 自动，基于镜头/视窗的传输及温度输入值
Measurement Corrections 全局目标参数
Object Temperature Range –20至+120°C 0 至+350°C
Optics Transmission Correction 自动，基于内部传感器发出的信号
Reflected apparent temperature correction 自动，基于反射温度输入值
常规
Base Mounting 2×M4螺纹安装孔（3个侧面）
Contents 硬质便携箱或硬纸板箱，红外热像仪（含镜头），实用工具CD-ROM光盘，校准证书，以太网™电缆，USB电缆（FLIR A615），电源线，电缆（柔韧铜辫），电源，打印入门指南，打印重要信息指南，用户文档CD-ROM光盘，延保卡或注册卡，6针螺丝端子（安装在热像仪上）
Housing material 铝
Packaging Size 495×370×192 mm
环境与认证
EMC EN 61000-6-2:2001（抗干扰），EN 61000-6-3:2001（抗辐射），FCC 47 CFR第15部分B类（抗辐射）
Humidity [operating and storage] IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C
Storage Temperature Range -40°C至+70°C
Vibration 2 g（IEC 60068-2-6）
电源
External Power Connector Type 2针螺丝端子
External Power Operation 12/24 VDC，绝对功率最高24 W
Voltage 容许范围 10–30 VDC

Accessories

  1. Extended Warranty for T540-EST, A3xxf-Series, A315, and A32x(sc)-Series
  1. 以太网线CAT6，2米（T951004ACC）
  2. 以太网线，CAT6，2m，1头为螺纹连接器（T911307ACC）
  3. 视频线，BNC，3m（908929）
  1. 壁挂安装套件（T911263ACC）
  2. 壁挂安装套件的立柱安装适配器（T911288ACC）
  1. 电源，IP66（T911182）
  2. 电源1910585专用电源线，欧洲（1910400）
  3. 电源线，带尾纤（1910586ACC）
  4. 电源1910585专用电源线，英国（1910402）
  5. 电源（T910922）
  6. 电源1910585专用电源线，美国（1910401）
  1. 硬质便携箱（T197871ACC）
  1. 近焦2倍镜头（T197214）
  2. 近焦4倍镜头（T197215）
  3. 红外镜头，90° 视场角，4mm (T197411)
  4. 近焦红外镜头，1倍（T197415）
  5. 红外镜头，6°视场角，76mm（T197407）
  6. 红外镜头，45°视场角，9.66mm（1196960）
  7. 红外镜头，15°视场角，30mm（1196961）
