FLIR CM78-PV

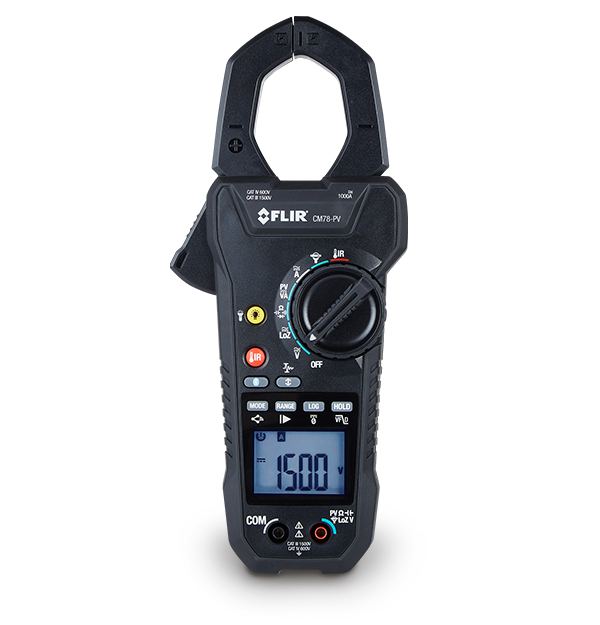

FLIR CM78-PV CAT III 1500 V 太阳能钳形表
FLIR CM78-PV 专为商业和工业电气检测而设计。它支持使用测试引线测量高达 1500 V 的太阳能光伏 (PV) 直流电压，并可通过钳口承受高达 1000 A 的直流或交流电流，以测量直流电源。该设备配备浪涌交流电流、变频驱动 (VFD) 模式、真有效值和低阻抗 (LoZ) 模式等功能，可满足高级电气测试和测量需求。内置非接触式红外测温仪有助于对面板、导管和电机进行故障排除，并可通过接触式测量，或通过利用其数据记录功能捕获间歇性故障，诊断和确认问题。
此外，通过 Bluetooth® FLIR METERLiNK 技术，可无线连接到移动设备上的 METERLiNK® 应用程序，便于在现场即时记录、报告和共享结果。
规格
| Highlighted | |
|---|---|
| Display Counts | 6000 |
| AC_DC Amps | 1000 A / 精度 ±2.0% |
| Connectivity | 蓝牙 BLE |
| Safety Category | IEC 61010-1 CAT IV-600 V、CAT III-1500 V |
| 测量与分析 | |
|---|---|
| AC Voltage | 1000 V / 精度 ±1.0% |
| AC_DC Amps | 1000 A / 精度 ±2.0% |
| AC_DC LoZ V | 交流：1000 V / 精度 ±1.5% 直流：1500 V / 精度 ±1.5% |
| Capacitance | 6000 μF / 精度 ±3.0% |
| Category Rating | CAT IV-600 V、CAT III-1500 V |
| Continuity check threshold | <50 Ω 蜂鸣器开，>150 Ω 蜂鸣器关 |
| DC Voltage | 1500 V / 精度 ±1.0% |
| Diode Test | 3.0 V / ±1.5% |
| Display Counts | 6000 |
| Flex Clamp Range | 3000 A / ±3.0% |
| Flex Input AC A | 量程 3000 A / 精度 ±3.0% |
| Frequency Counter | 60 kHz / ±1.0% |
| Inrush AC Current | 量程 1000 A / 精度 ±3.0% |
| Measuring Rate | 每秒 3 个样本 |
| PV DC Power | 量程 1500 kVA / 精度 ±2.0% |
| PV DC Voltage | 量程 1500 V / 精度 ±2.0% |
| Resistance | 60 MΩ / 精度 ±1.0% |
| Temperature | -10 °C 至 30 °C，<85% RH 30°C 至 40°C，<75% RH 40°C 至 50°C，<45% RH |
| True RMS | 是 |
| VFD AC Current | 量程 1000 A / 精度 ±5.0% |
| VFD AC Voltage | 1000 V AC / ±2.0% (45 Hz 至 65 Hz) |
| 通讯与数据存储 | |
|---|---|
| Bluetooth range max | 10 米 |
| Connectivity | 蓝牙 BLE |
| Data Storage | 可配置间隔：1 秒 |
| Memory | 每套存储设备读数：每个文件 999 组 |
| 电源 | |
|---|---|
| Auto Power Off | 不使用约 25 分钟后 |
| Battery | 6 节 AAA 碱性电池 |
| Battery Life | 约 50 小时（使用碱性电池） |
| 常规 | |
|---|---|
| Size [L x W x H] | 257 毫米 × 110 毫米 × 50 毫米 |
| Weight | 630 克 |
| Worklights | 2 个白光 LED |
| 环境与认证 | |
|---|---|
| Certifications | ETL、CE、FCC、FDA、RCM |
| EMC | EN61326-1、EN61326-2-2、EN300328 |
| Operating Ambient Temperature and Relative Humidity [RH] | -10 °C 至 30 °C，<85% RH 30°C 至 40°C，<75% RH 40°C 至 50°C，<45% RH |
| Safety Category | IEC 61010-1 CAT IV-600 V、CAT III-1500 V |
| Storage temperature and relative humidity [RH] | -20°C 至 60°C，0 至 80% RH（不使用电池） |
| Temperature Coefficient | 0.2 ×（指定精度）/ °C，<18°C，>28°C |
| Warranty | 有限终身保修 https://www.flir.com/testwarranty |
| 配件 | |
|---|---|
| Accessories In the Box | 便携包 CAT III-1500 V 双模测试引线 CAT III-1500 V MC4 PV 插头 (TA89) 6 节 AAA (LR03) 电池 用户手册 |
