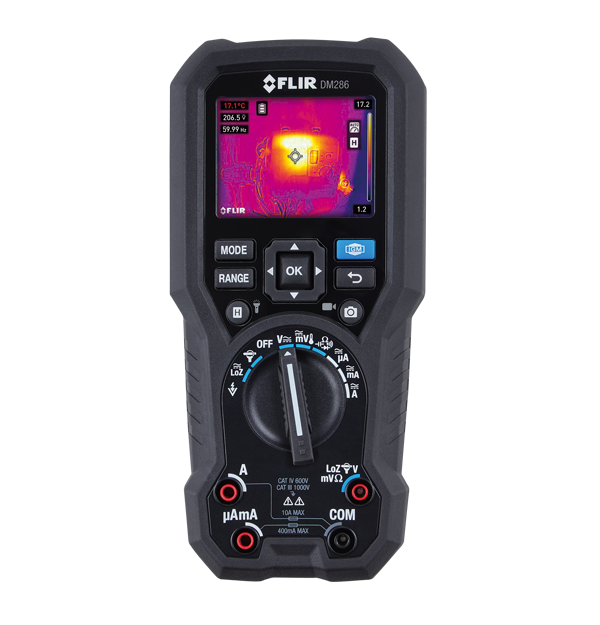

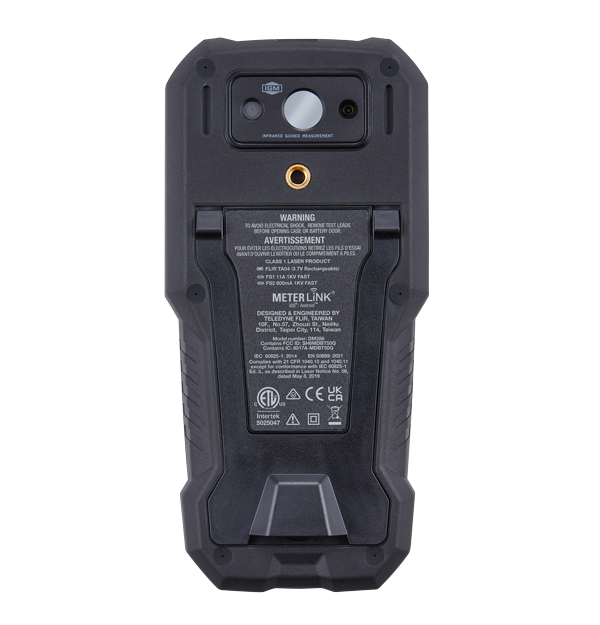

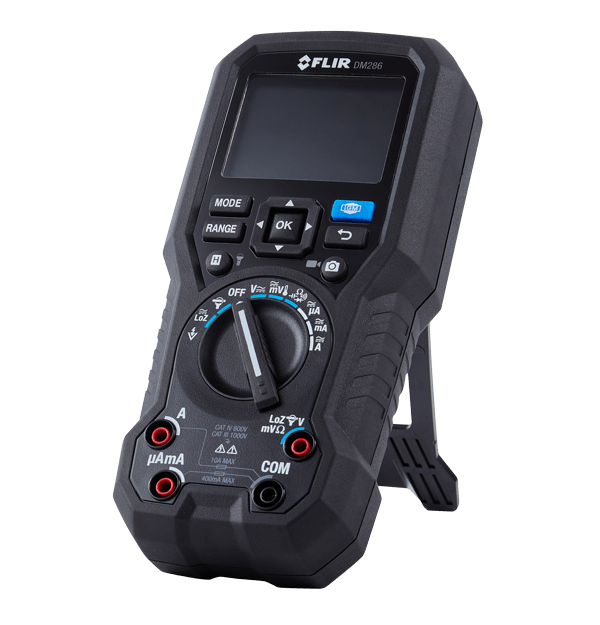

Flir DM286
采用 IGM技术的工业级红外成像数字万用表
Flir DM286 工业级红外成像数字万用表是寻求安全、准确和高效方式来识别、记录和共享结果的电气检查员的终极工具。利用 IGM™（红外引导测量）和 MSX®（多波段动态成像），您可以在接触之前先安全地识别可能存在的危险。这款功能强大的数字万用表可捕获和存储多达 30,000 幅图像和 100 个日志文件，并能够录制红外和可见光视频。可将数据从 DM286 实时传输到您的移动设备。利用 Meterlink® 应用，快速高效地采集读数、图像和视频，以便进行分析、趋势分析和共享。
精确始于安全
使用 Flir IGM，无需直接接触即可安全定位潜在的危险问题。MSX 可通过将边缘和轮廓细节嵌入热图像，为您提供无与伦比的清晰度。
Flir DM286 配备内置的 LED 照明灯，可在黑暗或光照不足的区域更好地观察，配备两个可充电锂聚合物电池组，可满足一整天的使用需要，且坠落测试等级为 2 米，坚固耐用。
利用 Flir Meterlink 应用程序，快速高效地采集和比较读数，分析和共享辐射图像和视频，并创建报告。
规格
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120（19,200 像素） |
| Display Counts | 6000 |
| AC_DC Voltage | 1000 V 交流（有效值）±(1.0％＋3) 1000 V 直流 ±(0.09%+3) |
| AC_DC Amps | 10.00 A 交流（有效值）±(1.5%+3) 10.00 A 直流 ±(1.0%+3) |
| Connectivity | 蓝牙BLE |
| 成像与光学 | |
|---|---|
| Color palettes | 铁红色、彩虹色、极光色、白热和黑热 |
| Field of view, visual | 71° × 56° |
| Focus | 固定式 |
| Frame Rate | 9 Hz |
| Image Modes | MSX（多波段动态成像）热图像 单纯的热像仪 单纯的数码相机 |
| IR Resolution | 160 × 120（19,200 像素） |
| IR Sensitivity | 150 mK (0.15° C) |
| Spectral Response | 8–14 µm |
| Thermal Imaging Detector | FLIR Lepton® 红外探测器 |
| Visual Focus and FOV | 固定焦距，71° × 56° 视场角 |
| Visual Resolution | 2 MP（1600 × 1200 像素） |
| 测量与分析 | |
|---|---|
| AC_DC Amps | 10.00 A 交流（有效值）±(1.5%+3) 10.00 A 直流 ±(1.0%+3) |
| AC_DC LoZ V | 1000 V 交流（有效值）或 1000 V 直流 ±(1.3%+4) |
| AC_DC mVolt | 交流 600.0 mV ±(1.0％＋3) 直流 600.0 mV ±(0.2%+3) |
| AC_DC Voltage | 1000 V 交流（有效值）±(1.0％＋3) 1000 V 直流 ±(0.09%+3) |
| Calibration Cycle | 建议每年一次 |
| Capacitance | 10.00 mF ±(4.0%+5) |
| Continuity check threshold | 10 –100Ω |
| Diode Test | 1.500 V ± 0.9% |
| Display Counts | 6000 |
| Frequency Counter | 100.00 kHz ± (0.1%+5) |
| Measuring Rate | 每秒3个样本 |
| Resistance | 6.000 MΩ ± (0.9%+5)、60.00 MΩ ±(3.0%+5) |
| Temperature Accuracy | 在温度> 25°C时：±3°C 或读数的 ± 3%（以较大者为准），在温度为-10°C 至 25°C 时：±5°C |
| Temperature Range | –5°C 至 300°C |
| Temperature Resolution | 0.1°C |
| Temperature Type K thermocouple | -40°C 至 400°C DMM ± (1.0% + 3°C) / IGM ± (1.0% + 5°C) |
| Thermal Sensitivity | 150 mK (0.15° C) |
| VFD | 电压（交流）：1000 V 交流有效值，在 45∽65 Hz 下为 ±(1.3%+4) |
| 通讯与数据存储 | |
|---|---|
| Communication Protocol | METERLiNK |
| Connectivity | 蓝牙BLE |
| Image File Format | 辐射测量 |
| Storage | 每套存储设备 40,000 个读数 |
| Storage Media | eMMC 4GB |
| Stored Image Capacity | 最多 30,000 |
| Video Recording | 最大时长 50 分钟 文件传输最大时长为 20 秒 |
| 用户界面 | |
|---|---|
| Display | 2.8" |
| Display Brightness | 高、中和低 |
| 电源 | |
|---|---|
| Auto Power Off | 对于仪表：设置为“关闭”、2、5 或 10 分钟 仅适用于工作灯：设置为“关闭”、5、15 或 30 分钟 |
| Battery | TA04，锂聚合物可充电，3050 mAh。随附两个。 |
| Battery Life | 在 IGM 模式下约 6.5 小时，显示屏设置为中等亮度。 在万用表模式下约 10 小时（中等亮度） |
| Non_Contact Voltage Detector [NCV] | 是 |
| 常规 | |
|---|---|
| Dimensions [L x W x H] | 20 cm × 9.6 cm × 5.6 cm |
| Included | 1 个 DM286 工业级红外热成像数字万用表 1 套 CATIV 600V 测试引线 1 套 CATIV 600V 鳄鱼夹 1 根 Type-A 转 Micro-USB 线（带数据传输功能） 1 个 K 型热电偶（-30 °C 至 260 °C） 1 个软包边便携箱 1 本 FLIR 快速入门指南 1 张 FLIR 保修卡 2 节 TA04 可充电电池 |
| Scanning Mode | 连续扫描。十字准线和激光指示器瞄准。 |
| Weight | 569 g（约值），不带电池 |
| Worklights | 1 个 LED 灯 |
| 环境与认证 | |
|---|---|
| Certifications | ETL、FCC、CE、RCM、UKCA、FDA、EN60825、EN50689 |
| Drop test | 2 m |
| EMC | EN61326-1 |
| Emissivity Settings | 0.10 to 1.00 (default is 0.95); select from four presets or set manually. |
| IP Rating | IP40 |
| Laser Pointer Power | ≤0.39 mW |
| Laser Type | Class I（红色） |
| Laser Wavelength | 640 nm 至 660 nm |
| Operating Altitude | 2000 m |
| Operating Temp and Humidity | -10 °C 至 30 °C，<85% RH 30 °C 至 40 °C，<75% RH 40 °C 至 50 °C，<45% RH |
| Pollution Degree | 2.0 |
| Safety | IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V |
| Storage temperature and relative humidity [RH] | -20 °C 至 60 °C，0 –80% RH（不使用电池） |
| Warranty | 10 年有限保修 https://www.flir.cn/testwarranty |
| 配件 | |
|---|---|
| Software | FLIR METERLiNK® 应用 |
