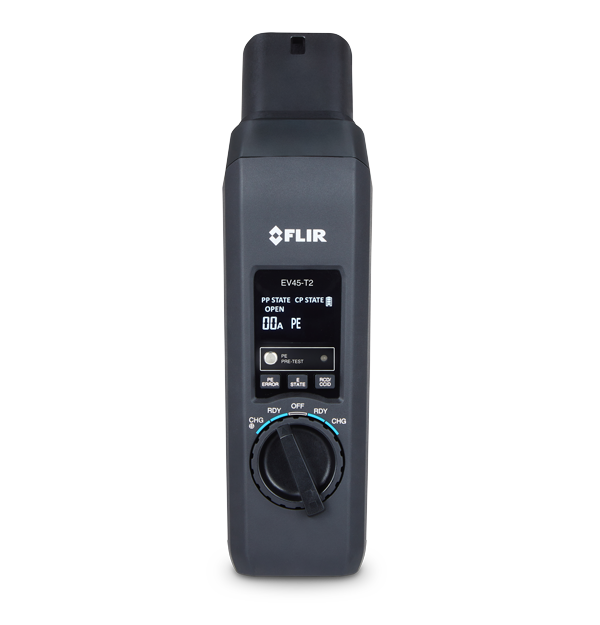

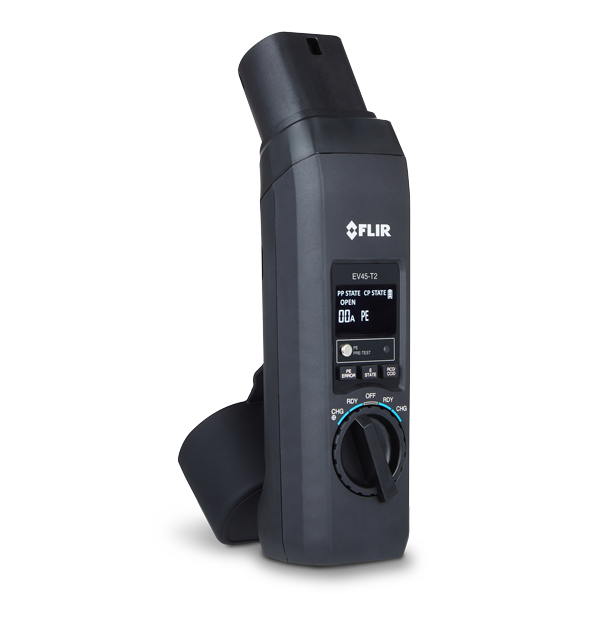

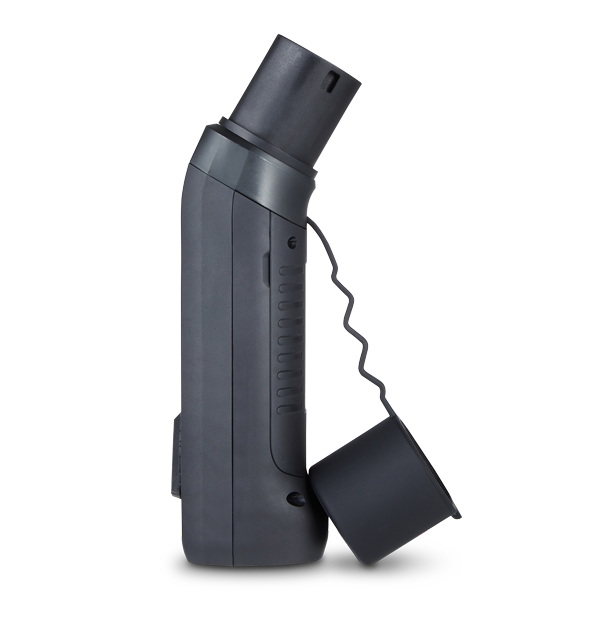

FLIR EV45-T2
带 2 型插头和 1 型转换器的 EV 充电器测试适配器
FLIR EV45-T2 EV 充电器测试适配器配有内置 IEC 62196-2 2 型插头，是 2 型充电站或交流壁式连接器的理想选择。专为 1 级和 2 级电动汽车交流充电站 (EVSE) 而设计，非常适合住宅和商业用途。确保 EV 充电站的安全性：检查保护性接地 (PE) 和电线，测试充电电流中断装置 (CCID) 以确保电气安全，验证 EV 充电器最大电流输出、输出充电电压和频率以进行进一步的性能和安全检查，并且可选择使用 FLIR DM286 IGM 万用表以获得全面的套件解决方案。DM286 中的蓝牙® FLIR METERLiNK® 技术允许您无线连接到移动设备上的 METERLiNK® 应用程序，从而实现即时文档记录、报告和结果共享。
测试保护性接地（PE）、电线、剩余电流装置（RCD），并验证电动汽车充电器的最大电流输出
专为 2 型设计，与 1 型兼容 — 包括一个 1 型到 2 型转换器
带彩色 LCD 显示屏的全面 EV 充电器状态指示
带彩色 LCD 显示屏的全面 EV 充电器状态指示
使用可选配的 FLIR DM286 数字万用表精确测量充电电压和频率，该数字万用表具有 METERLiNK® 连接功能
规格
| Highlighted | |
|---|---|
| Safety Category | CAT II-300 V，IEC 61010-1 |
| 测量与分析 | |
|---|---|
| CP Error [E state] Simulation | 通过/故障（CP 信号短路到接地端 PE） |
| CP State Simulation | A（断开连接）、B（已连接）、C（正在充电）、D（正在充电且有通风）、E（错误） |
| Input Type | 测量端子：L1, L2, L3、N、PE 输出仅用于测试目的：最大 250 V （单相）/ 430 V（三相），50 / 60 Hz，CAT II 300 V，最大 10 A |
| PE Error Simulation | 通过/故障（PE 导体中断） |
| PE Pre_Test | 通过/故障（PE 导体和触摸传感器之间 >50 V AC/DC） |
| PP State Simulation | 开路，13 A，20 A，32 A，63 A |
| RCD_CCID Trip Test | 通过/故障（跳闸后测试 RCD/CCID 激活） |
| Voltage Phase Indication | L1，L2，L3 |
| 通讯与数据存储 | |
|---|---|
| Connector Types | T2（内置），1 型（包括转换器） |
| Output | （可选）DM286：交流电压与频率测量的 CP 状态 C/D （可选）IM75-2：EV 电缆绝缘测试的 CP 状态 B |
| 电源 | |
|---|---|
| Battery Life | 约 100 小时，含碱性电池 |
| Battery Type | 4 节 AA 碱性电池 |
| 常规 | |
|---|---|
| Box Contents | 适用于 1 型的 EV45-T2 转换器 便携袋 测试引线 4 节 AA 电池 用户手册 |
| Size [L x W x H] | 237 mm × 65 mm × 56 mm |
| 环境与认证 | |
|---|---|
| Certifications | ETL、CE、RCM |
| EMC | EN61326-1 |
| Operating Altitude | 2000 m |
| Operating Ambient Temperature and Relative Humidity [RH] | -10 °C 至 30 °C，<85% RH 30°C 至 40°C，<75% RH 40°C 至 50°C，<45% RH |
| Safety Category | CAT II-300 V，IEC 61010-1 |
| Storage temperature and relative humidity [RH] | -20°C 至 60°C，0 至 80% RH（不使用电池） |
| Warranty | 3 年有限保修 https://www.flir.cn/testwarranty |
