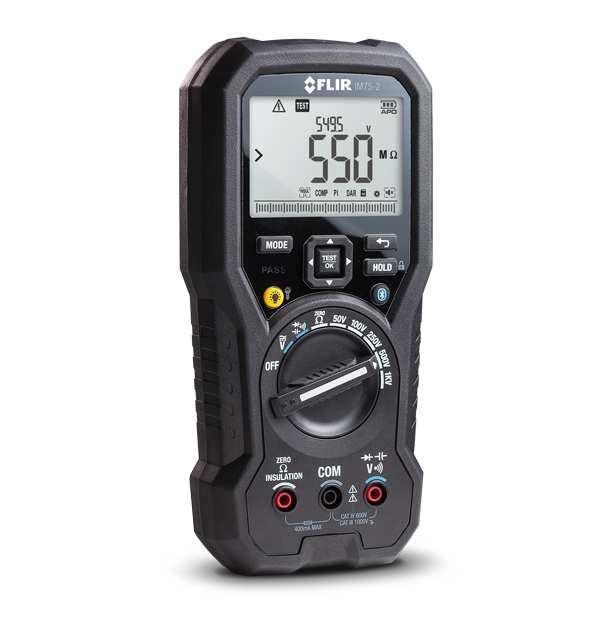

FLIR IM75-2
带 METERLiNK® 功能的绝缘测试仪和数字万用表
FLIR IM75-2 是一款先进的多功能数字万用表，也是一款卓越的手持式绝缘测试仪，具有适合专业人员安装、故障排除和维护的功能。FLIR IM75-2 包含多种特殊的绝缘模式，如极化指数、介电吸收和接地电阻。绝缘测试包括瞬时检测、连续检测和限定时间段检测，使用户能够获得深入透彻的评估效果。比较模式下的彩色 LED 指示灯使通过/失败的判定变得轻松可辨。利用 METERLiNK 应用，快速高效地采集读数、图像和视频，以便进行分析、趋势分析和共享。
• 高级多功能数字万用表和高级手持式绝缘测试仪，适用于安装、故障排除和维护专业人员
•最高可测试 1 kV 绝缘电压，并可测量 4 MΩ 至 20 GΩ 的绝缘电阻
•先进的变频 (VFD) 滤波和双显示屏，可同时显示电压和频率
•真有效值 DMM 测量具有可靠的性能，并且范围可达 1000 V
•最高可测试 1 kV 绝缘电压，并可测量 4 MΩ 至 20 GΩ 的绝缘电阻
•先进的变频 (VFD) 滤波和双显示屏，可同时显示电压和频率
•真有效值 DMM 测量具有可靠的性能，并且范围可达 1000 V
•设计构造旨在使任何电气故障排除更加容易
•自带高亮度 LED 照明灯，在昏暗的环境下无需再使用手电筒；
•采用坚固耐用的双层模塑结构（具有 IP54 防护等级，并且已通过 3 米抗坠落测试）
•在背光显示屏上显示大数字，方便读取
•采用带比较模式的彩色 LED 指示灯，使通过/失败的判定变得更加轻松易辨
•自带高亮度 LED 照明灯，在昏暗的环境下无需再使用手电筒；
•采用坚固耐用的双层模塑结构（具有 IP54 防护等级，并且已通过 3 米抗坠落测试）
•在背光显示屏上显示大数字，方便读取
•采用带比较模式的彩色 LED 指示灯，使通过/失败的判定变得更加轻松易辨
•可与 FLIR METERLiNK 应用进行无线通信
• 可采集读数、创建报告并轻松与您的团队共享
•可随时间的推移进行测量值的比较
•可设置自定义的警报阈值，以在执行测试程序时为操作范围提供额外保证
• 可采集读数、创建报告并轻松与您的团队共享
•可随时间的推移进行测量值的比较
•可设置自定义的警报阈值，以在执行测试程序时为操作范围提供额外保证
规格
| Highlighted | |
|---|---|
| Insulation Resistance | 4.000 M Ω±（1.5%+5 位数）40.00M Ω±（1.5% + 5 位数）400.0M Ω±（3.0% + 5 位数）4000M Ω±（3.0% + 5 位数）4.1G 至 20.0G Ω±（10.0% + 3 位数） |
| Insulation Test Voltages | 50 V（不超过 50.0 MΩ） 100 V（不超过 100.0 MΩ） 250 V（不超过 250.0 MΩ） 500 V（不超过 500.0 MΩ） 1000 V（不超过 20 GΩ） |
| Category Rating | CAT IV-600 V, CAT III-1000 V |
| 测量与分析 | |
|---|---|
| AC Voltage | 1000.0 V：50 Hz 至 60 Hz ±（1.5% + 5 位数）， 61 Hz 至 500 Hz ±（2.0% + 5 位数） |
| Capacitance | 1000 μF±（1.2% + 2 位数） 10.00 mF±（1.2% + 20 位数） |
| Category Rating | CAT IV-600 V, CAT III-1000 V |
| Continuity | 400.0 Ω±（0.5% + 2 位数） |
| DC Voltage | 1000.0 V ±（0.1% + 5 位数） |
| Earth Bond Resistance | 40.00 Ω±（1.5% + 5 位数） 400.0 Ω±（1.5% + 3 位数） 4000 Ω±（1.5% + 3 位数） 40.00 kΩ±（1.5% + 3 位数） |
| Frequency [ACV] | 400.0 Hz ± 5 位数 4.000 kHz ± 5 位数 40.00 kHz ± 5 位数 |
| Insulation Resistance | 4.000 M Ω±（1.5%+5 位数）40.00M Ω±（1.5% + 5 位数）400.0M Ω±（3.0% + 5 位数）4000M Ω±（3.0% + 5 位数）4.1G 至 20.0G Ω±（10.0% + 3 位数） |
| Insulation Test Voltages | 50 V（不超过 50.0 MΩ） 100 V（不超过 100.0 MΩ） 250 V（不超过 250.0 MΩ） 500 V（不超过 500.0 MΩ） 1000 V（不超过 20 GΩ） |
| VFD AC Voltage | 1000.0 V：50 Hz 至 60 Hz ±（1.5% + 5 位数）， 61 Hz 至 400 Hz ±（5.0% + 5 位数） |
| 通讯与数据存储 | |
|---|---|
| Bluetooth range max | 10 m |
| Memory | 99 个存储位置 |
| 电源 | |
|---|---|
| Battery Type | 6 × 1.5 V AAA 碱性电池 |
| 环境与认证 | |
|---|---|
| Certifications | FCC B 类、CE、UL、UKCA、RCM |
| Drop test | 3 m |
| IP Rating | IP54 级防尘和抗水 |
| Operating Temperature | 0°C 至 50°C |
| Warranty | https://www.flir.com/testwarranty |
