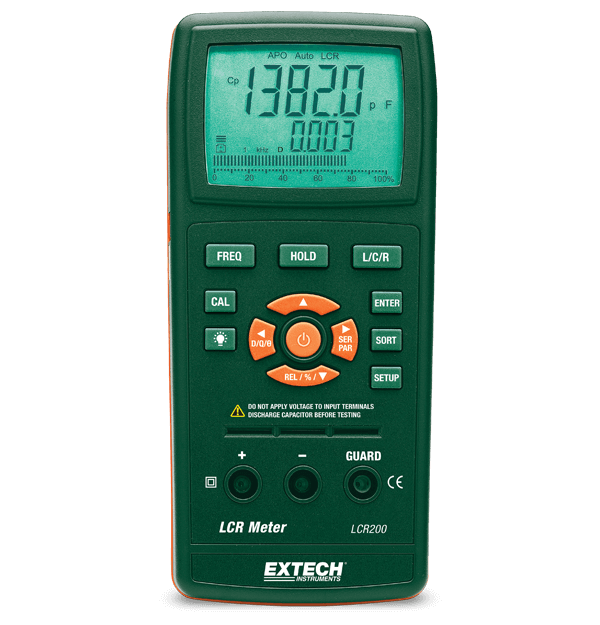

Extech LCR200

被动元件 LCR 测定仪

LCR200 是一款被动元件 LCR 测定仪。您可以从该仪表所提供的一系列功能中发现巨大的价值，借助这些功能，该仪表可以提供您所需要的精确测量。请查看高对比度背光显示屏上同步显示的 20,000/2,000 次计数的主要参数。您可以以绝对值或者百分比来设置高/低限值。开路和短路归零操作可消除测量过程中的不必要的杂散阻抗。可以使用内置测试夹具或者外部测试引线（含）。LCR200 具有自动关机功能（也可以禁用此功能），并且电池电量不足指示灯可提醒您何时更换电池。配有测试引线和 9V 电池。

用二次参数 Q（质量）、D（耗散）、R（电阻）、P（相位）、ESR（等效序列电阻）来测量电感、电容和电阻
20,000/2,000 次计数背光显示屏，可同时显示一次参数（L、C 或 R）和二次参数
开路和短路校准操作可消除测量过程中的不必要的杂散阻抗

规格

一般参数
Capacitance 20pF、200pF、2000pF、20.000nF、200.00nF、2000.0nF、20.000µF、200.00µF、2.0000mF、20.00mF
Dissipation Factor [DF] 0.000 至 1999
Inductance 20µH、200µH、2000.0µH、20.0000mH、200.00mH、2000.0H、20.000H、200.00H、2000.0H
Inductance Basic Accuracy ±（读数的 0.5% + 5 位数）
Phase ±90°
Quality Factor [Q] 0.000 至 1999
Resistance 20.00Ω、200.00Ω、2.0000kΩ、20.000kΩ、200.00kΩ、2.0000MΩ、20.000MΩ、200.0MΩ
Test Frequency 100Hz/120Hz/1kHz/10kHz/100kHz
其他详情
Certifications CE
Dimensions 193 × 88 × 41mm
Power 1 节 9V 电池
Warranty 2 年
Weight 420g
