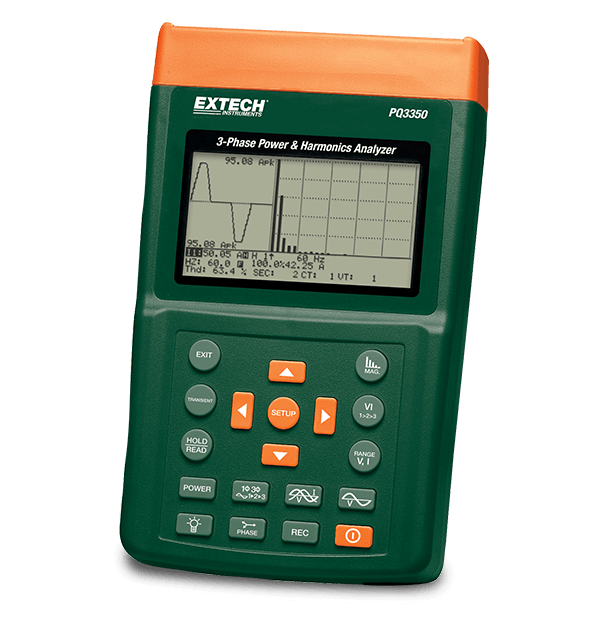

Extech PQ3350
三相电源和谐波分析仪
Extech PQ3350 是一款三相电源和谐波分析仪，适用于单相和三相/3 线或三相/4 线系统。大尺寸背光液晶显示屏，可在一个屏幕上显示多达 35 个参数。使用 PQ3350，最多可记录 52,428 个单相读数或 17,476 个三相读数，同时可显示总谐波失真 (THD-F) 和峰值波形（1024 个样本/周期）。含 4 根电压引线（带鳄鱼夹和伸缩式柱塞夹）、8 节 AA 电池、通用交流适配器、软件、USB 接口线缆和便携箱。电流探头需单独购买。
规格
| 一般参数 | |
|---|---|
| 交流电压 | 600V |
| 交流电压基本精度 | ±（读数的 0.5% + 5 位数） |
| 交流电流 | 最高 3000A（取决于所使用的电流钳探头） |
| 交流电流基本精度 | ±（读数的 0.5% + 5 位数） |
| 内存 | 52428 条记录（单相）；17476 条记录（三相） |
| 功率因数 | 0.0 至 +1.00 |
| 功率因数基本精度 | ±（读数的 1.5%° ± 8 位数） |
| 峰值交流电压基本精度 | ±（读数的 5% + 30 位数） |
| 峰值交流电流基本精度 | ±（读数的 5% + 30 位数） |
| 峰值因数 | 1.00 至 99.99 |
| 峰值因数基本精度 | ±（读数的 5% + 30 位数） |
| 无功功率 | 9999kVAR |
| 无功功率基本精度 | VAR= sqr (VA² -W² ) |
| 无功电能 | 0.0kVARh 至 1000MWh |
| 有功功率 | 9.999MW |
| 有功功率基本精度 | ±（读数的 1% + 8 位数） |
| 有功电能 | 0mWh 至 999,999kWh |
| 相位 | -180.0° 至 0° 至 +180.0° |
| 相位基本精度 | ±1° |
| 真有效值 | 是 |
| 表观功率 | 9999kVA |
| 表观功率基本精度 | VA = Vrms×Arms |
| 谐波 | 1 至 99 |
| 谐波基本精度 | ±2% |
| 频率 | 45-65Hz |
| 频率基本精度 | 0.1Hz |
| 其他详情 | |
|---|---|
| 保修 | 2 年 |
| 安全等级 | CATIII - 600V |
| 尺寸 | 257 × 155 × 57mm |
| 电源 | 8 节 AA (1.5V) 电池 |
| 认证 | CE |
| 重量 | 1160g |
