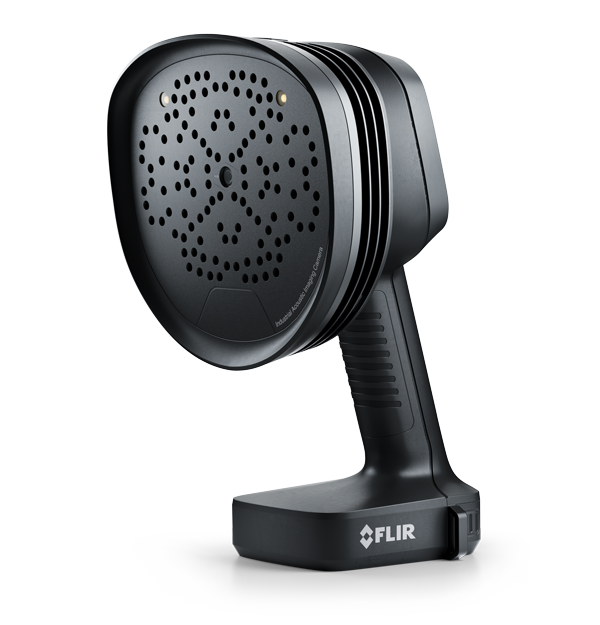

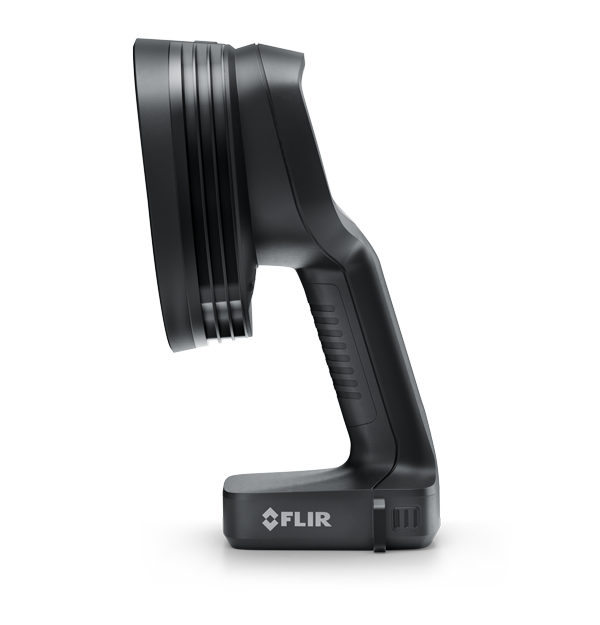

FLIR Si2-PD™
适用于局部放电检测的声学成像仪
FLIR Si2-PD 声学成像仪可提供有效的局部放电 (PD) 检测和响应解决方案，从而帮助您降低电气设备的维护成本。此款声学成像仪可在 200 米远处检测、定位、分类和评估局部放电故障，发现比之前所能检测到的小 30 倍的局部放电问题。可提供基于声学成像仪和软件的严重程度评估，为您提供精密维护决策所需的决策支持。
对于具体的应用，在泄漏检测和轴承故障检测方面您可以选择 Si2-LD，在全面的电力行业、泄漏检测和轴承故障检测应用方面则可以选择 Si2-Pro。这些型号可以在相关产品部分找到，以便您根据需要来定制维护方法。

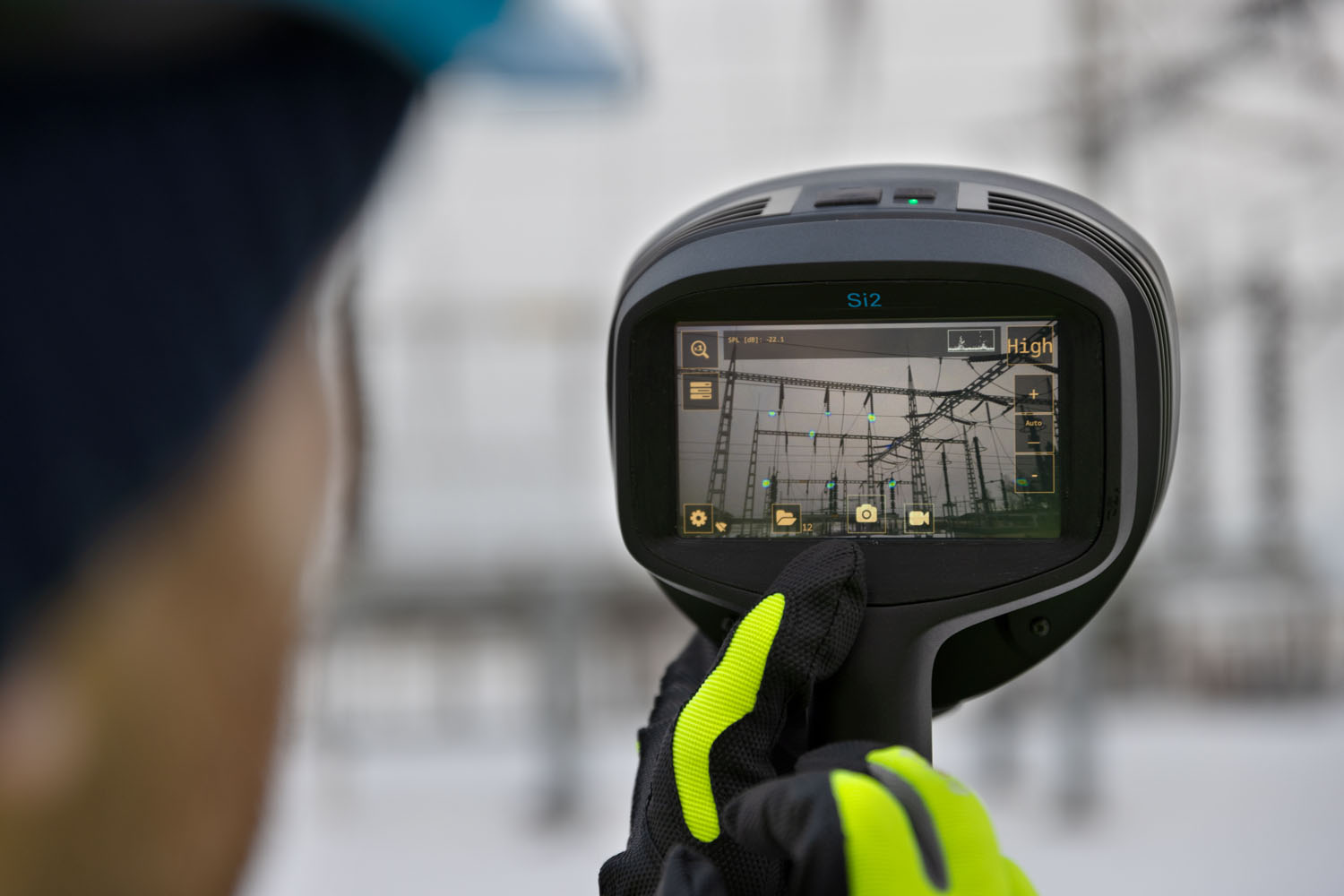

清晰的视觉、声学成像解决方案
可在 200 米远处发现比前几代产品所能检测到的小 30 倍的局部放电 (PD) 问题，这对于确保运营效率和安全性是必不可少的。
详细的分析工具，包括设备内部对放电类型的分类、严重程度和建议措施，有助于快速决策和适当的响应规划。
通过设备集群管理、云数据集成和 OTA 软件更新，确保设备在大规模工业环境中的最佳使用和维护。在同一报告中将声学图像与红外图像相结合。
规格
| Highlighted | |
|---|---|

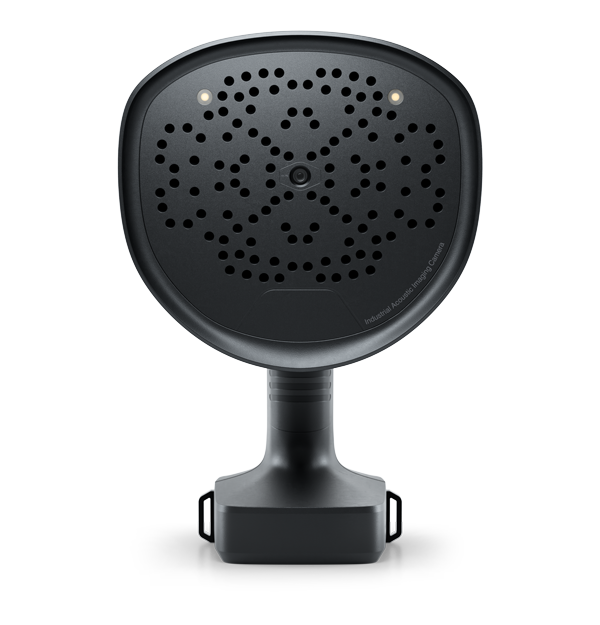

| Acoustic Measurement | 124 个低噪声 MEMS 麦克风，实现声音的实时可视化 |
| Severity Assessment | 基于 AI 的自动严重性评估，包括推荐的相机操作 |
| Distance | 0.3 mm 至 200 mm |
| 成像与光学 | |
|---|---|
| Camera software update | 自动无线 (OTA) 更新或通过 USB 连接 |
| Field of view [FOV] | 75°（对角线） |
| Video Frame Rate | 声像仪：60 fps / 声像：30 fps / 屏幕：70 fps |
| Video Image Resolution | 1280 × 720 |
| Zoom | 8 倍数字变焦 |
| 测量与分析 | |
|---|---|
| Acoustic Measurement | 124 个低噪声 MEMS 麦克风，实现声音的实时可视化 |
| Bandwidth | 2 kHz 至 130 kHz |
| Detection Threshold | 20 kHz：-15 dB SPL 35 kHz：4 dB SPL 50 kHz：10 dB SPL 80 kHz：36 dB SPL 100 kHz：51 dB SPL |
| Distance | 0.3 mm 至 200 mm |
| Severity Assessment | 基于 AI 的自动严重性评估，包括推荐的相机操作 |
| 用户界面 | |
|---|---|
| Display | 尺寸：5 英寸 1280 × 720 电阻式触摸屏、TFT 液晶显示屏、MIPI DSI |
| 电源 | |
|---|---|
| Battery | 锂离子可充电电池组 (RRC 2054)：14.4 V DC，3.45 Ah，49.68 Wh 最大输出：16.8 V DC，5 A |
| Battery Charger | 输入：19-26 V DC，2.8 A 最大输出：17.4 V DC，4.8 A |
| Battery weight | ~ 0.25 千克 |
| Nominal Input Voltage | 额定输入电压 12 V DC 最大输入：17 V DC，3.3 A（有限） |
| 环境与认证 | |
|---|---|
| Operating And Storage Humidity | 推荐 0-90% |
| Operating Temperature Range | –10°C 至 50°C |
| Protection Class | IP54 |
| Storage Temperature Range | –20°C 至 70°C |
| Warranty | http://www.flir.com/warranty/ |
| 常规 | |
|---|---|
| Annotations | 图像标签、注释和 GPS 坐标 |
| Battery Size | 85 毫米 × 77 毫米 (RRC2054) |
| Worklights | 2 种模式：开启/关闭 |
