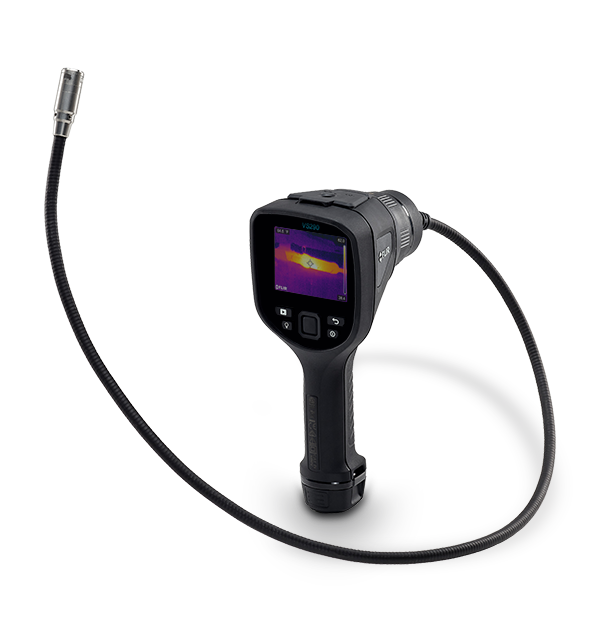

FLIR VS290是一款工业热成像和视频内窥镜系统，旨在帮助专业人员快速安全地在难以接近的位置发现隐藏的故障和危险。VS290 视频内窥镜配备 160 × 120 真热像仪和 FLIR MSX®（VSC-IR32 和 VSC-IR33 探头），使用户能够在发生灾难性设备故障之前发现和测量到不可见的热点。其细小而光滑的尖端可轻松穿过紧密或狭小的开口进行检测，从而可提高效率并缩短诊断时间。2 米侧视探头可选配置符合 CAT IV 600V 安全等级，—特别适合地下电气设施检查。1 米前视探头对于通用设备和建筑热扫描非常实用。所有这些都是多用途工具，适用于公辅设施、制造和建筑维护应用中要求苛刻的环境。
用 160 ×120 真热像仪，在更安全的距离上快速查找隐藏的故障；2 m 可选配置包括内置的可见光相机和工作灯以及 MSX（多光谱动态成像）细节增强。
使用FLIR Research Studio软件，改善工作流程，及早发现潜在问题，防患于未然
IP67 级摄像头和 IP54 视频显微镜装置可防灰尘和防水，而 CAT IV 600V 级探头则可以于提高电气检查的安全性。
Detailed Thermal Images Improve Inspections
Perform utility, building, and mechanical inspections from a safe distance using 160 × 120 thermal probe, including options with built-in visual camera and MSX® (Multispectral Dynamic Imaging) detail enhancement.
Inspect Previously Unreachable Components
See into dark, cramped spaces such as engines or motors with slim, 19 mm head and bright work light.
Versatile, Rugged, and Reliable
Easily exchangeable probes have IP67 camera tips to protect against water and dust and are CAT IV 600V-rated to help make electrical inspections safer.
Analyze, Edit, and Report Your Findings
VS290 Videoscope Kits are compatible with Flir Thermal Studio Suite software for fast analysis, image editing, and report generation. With this desktop software you can document and share inspection results, including before-and-after imagery that demonstrates the problem and how it was resolved.
规格
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120 像素 |
| 成像与光学 | |
|---|---|
| Built_in Digital Camera | FLIR VS290-21：无 FLIR VS290-32，FLIR VS290-33：是 |
| Color palettes | 铁，彩虹，灰度，低于警报，高于警报 |
| Detector Pitch | 12 µm |
| Detector Type | 焦平面阵列 (FPA)，非制冷型微测辐射热计 |
| Field of view [FOV] | 57° × 44° |
| Focus | 免调焦 |
| Image Frequency | 8.7 Hz |
| Image Modes | FLIR VS290-21：仅红外图像 FLIR VS290-32、FLIR VS290-33：仅红外图像、仅可见光成像、MSX® |
| IR Resolution | 160 × 120 像素 |
| Minimum Focus Distance | 0.15 m |
| MSX | 将可见光图像细节叠加在全分辨率的红外图像上 |
| Spectral Range | 8 µm 至 14 µm |
| Thermal Sensitivity_NETD | <100 mK |
| 测量与分析 | |
|---|---|
| Accuracy | 在环境温度为 15 至 35°C 而物体温度大于 0°C、 0 至 100°C 时：±3°C、 100 至 400°C 时：±3% |
| Camera size [L x W x H] | FLIR VS290-21：完整套件连同便携包：53 × 33 × 16.5 cm 显示屏：26.4 × 11 × 11 cm VSC-IR21 探头：111.5 cm × 0.69 cm 探头尖端：19 mm 直径 FLIR VS290-32：完整套件连同便携包：118 × 45 × 16 cm 显示屏：26.4 × 11 × 11 cm 探头：212.2 × 0.69 cm 探头尖端：71.71 × 40.52 × 11 mm FLIR VS290-33：完整套件连同便携包：118 × 45 × 16 cm 显示屏： 26.4 × 11 × 11 cm 探头：212.2 × 0.69 cm 探头尖端：71.71 × 40.52 × 11 mm |
| Camera weight incl battery | FLIR VS290-21：完整套件连同便携包：4.8 kg 显示屏：640 g 探头：490 g FLIR VS290-32：完整套件连同便携包：13 kg 显示屏：640 g 探头：470 g FLIR VS290-33：完整套件连同便携包：13 kg 显示屏：640 g 探头：470 g |
| Color alarm [isotherm] | 以上，以下 |
| Emissivity Correction | 3 个预设和 1 个自定义发射率设置 |
| Measurement Presets | 无测量，中心点，热点，冷点 |
| Object Temperature Range | -10 至 400°C |
| Spot Meter | 1 个实时模式 |
| 通讯与数据存储 | |
|---|---|
| Communication Interfaces | USB Type-C：数据传输/电源 |
| Memory Type | 含可拆卸 SD 卡（16 GB） |
| Saved image format | 辐射JPEG图像 |
| 用户界面 | |
|---|---|
| Display | 3.5 英寸 RGB TFT 液晶显示屏（320 × 240像素） |
| 电源 | |
|---|---|
| Battery operating time | >5 小时（全 LCD 亮度，照明灯开启） |
| Battery Type | 可充电 3.7 V 锂离子电池；直充或独立充电器 |
| 常规 | |
|---|---|
| Form Factor | FLIR VS290-21：前视摄像头 FLIR VS290-32、FLIR VS290-33：侧视摄像头 |
| Packaging | FLIR VS290-21：视频内窥镜显示屏、热像仪探头、两块可充电电池、电池充电器、SD 卡，USB 线、腕带、硬质便携包、印刷版文档 FLIR VS290-32、FLIR VS290-33：视频内窥镜显示屏、MSX 相机探头、两块可充电电池、电池充电器、SD 卡，USB 线、腕带、硬质便携包、印刷版文档 |
| Probe Length | FLIR VS290-21：1 m，不带探头尖端 FLIR VS290-32、FLIR VS290-33：2 m，不带探头尖端 |
| 环境与认证 | |
|---|---|
| Certifications | ETL、CE、RCM、FCC |
| EMC | EN 61326-1，EN 61000-6-2（抗干扰），EN 61000-4-2 (ESD)，EN61000-6-3（抗辐射），FCC 47 CFR 第 15 部分 B 类 |
| Encapsulation | 探针：IP67 (IEC 60529)，主体/电缆：IP54 |
| Humidity [operating and storage] | 5% 至 90% 相对湿度 (RH)，非冷凝 |
| Operating Temperature Range | -10 至 50°C |
| Safety | CAT IV 600V |
| Shock | 25 g (IEC 60068-2-29) |
| Storage Temperature Range | -20 至 60°C |
| Vibration | 2 g (IEC 60068-2-6) |
| Warranty | FLIR 2-10 保修 |
