Discontinued

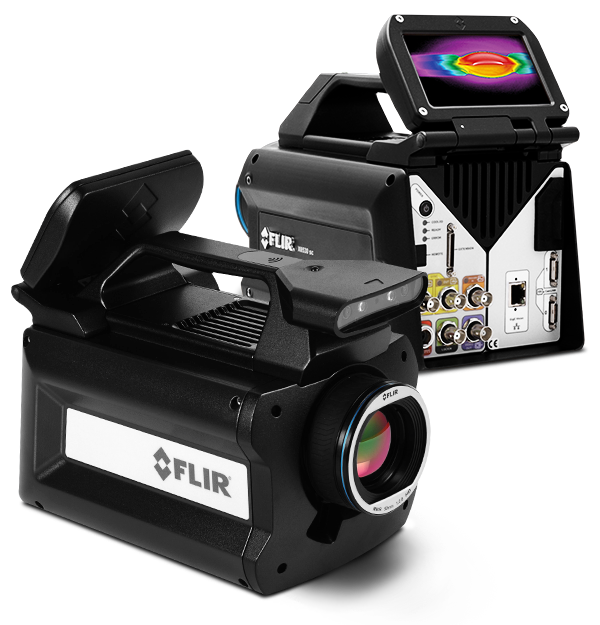

FLIR X6570sc
高速高性能长波红外热像仪
FLIR X6570sc红外热像仪拥有出色的热测量性能以及最先进的连接性。无论您需要分析具有毫秒级精度的高速工艺过程或监测转瞬即逝的温度峰值，X6570sc拥有收集最精确数据所需的积分时间和帧速。此外，这款热像仪提供最先进的连接性和直观的用户体验，使研究人员能够专注于实验本身而非热像仪控制。
灵活性强，灵敏度高，性价比高
配备一台制冷式碲镉汞（MCT）探测器，灵敏度高，足以识别小于25 mK的温差。
能以最高234 Hz速度生成640×512像素的全帧图像。子窗口模式支持最高达14,550 Hz的帧频。
与FLIR ResearchIR Max软件无缝配合，进行热数据查看与处理。
规格
| Highlighted | |
|---|---|
| 红外分辨率 | 640×512 |
| 探测器像素间距 | 15µm |
| 波长范围 | 7.7 - 9.3µm |
| 探测器类型 | 碲镉汞（MCT） |
| 热像仪光圈数 | f/2.0 |
| 动态范围 | 14位，16位（带DRX） |
| 热灵敏度（NETD） | ＜25 mK（标准值20 mk） |
| 显示帧频 | 234 Hz：640×512 高达14,550 Hz：160×1 |
| 积分时间 | 10µs至20,000µs |
| 标准测温范围 | 5°C至350°C |
| 滤波 | 四插槽电动滤片轮 |
| 调焦 | 手动 |
| 成像与光学 | |
|---|---|
| 传感器制冷器类型 | 闭合循环（旋转式）斯特林制冷器 |
| 传感器材料 | 碲镉汞（MCT） |
| 内置显示屏 | 可拆卸式触摸液晶显示屏（800×480像素） |
| 动态范围 | 14位，16位（带DRX） |
| 可操作性 | ＞99% |
| 可选镜头 | NA |
| 图像分析 | 内置温度分析功能 |
| 图像时戳 | 内部IRIG-B解码器时钟/TSPI准确时间戳 |
| 子窗口模式 | 320×256/160×128，任意尺寸，小至160×1 |
| 探测器像素间距 | 15µm |
| 探测器类型 | 碲镉汞（MCT） |
| 数字数据流 | 同步千兆以太网和Camera Link Base / Camera Link Medium |
| 显示叠加 | 温度测量与量程 |
| 显示帧频 | 234 Hz：640×512 高达14,550 Hz：160×1 |
| 模拟调色板 | 8位可选择 |
| 波长范围 | 7.7 - 9.3µm |
| 滤波 | 四插槽电动滤片轮 |
| 热像仪光圈数 | f/2.0 |
| 热灵敏度（NETD） | ＜25 mK（标准值20 mk） |
| 积分时间 | 10µs至20,000µs |
| 红外分辨率 | 640×512 |
| 读出 | 数字快照（X8400sc/X6580sc）- 模拟快照（X6550sc/X6540sc/X6530sc） |
| 读出模式 | 异步积分同时读出； 异步积分后读出 |
| 调焦 | 手动 |
| 近焦镜头/显微镜 | NA |
| 高清视频 | DVI 1080p |
| 测量与分析 | |
|---|---|
| 标准测温范围 | 5°C至350°C |
| 校准 | 经要求可实现自定义校准 |
| 精度 | ±1°C或读数的±1% |
| 自动增益控制 | 手动、线性图、ROI |
| 通讯与数据存储 | |
|---|---|
| 同步模式 | IRIG-B，同步输入/输出，触发输入 |
| 视频输出 | DVI 1080p |
| 常规 | |
|---|---|
| 尺寸[长×宽×高]（不含镜头） | 23×15×22 cm，带液晶显示屏，23×15×18 cm，不带液晶显示屏 |
| 重量[不带镜头] | 4.80 kg，带液晶显示屏；4.3 kg，不带液晶显示屏 |
| 电源 | |
|---|---|
| 电源 | 24 VDC |
| 环境与认证 | |
|---|---|
| 安装 | UNC 1/4"−20 + 3×M5螺纹 |
| 工作温度范围 | -20°C至50°C |
| 抗撞击和抗振动 | 工作6 ms，25 g，IEC 68-2-29 工作2g，IEC 68-2-26 |
