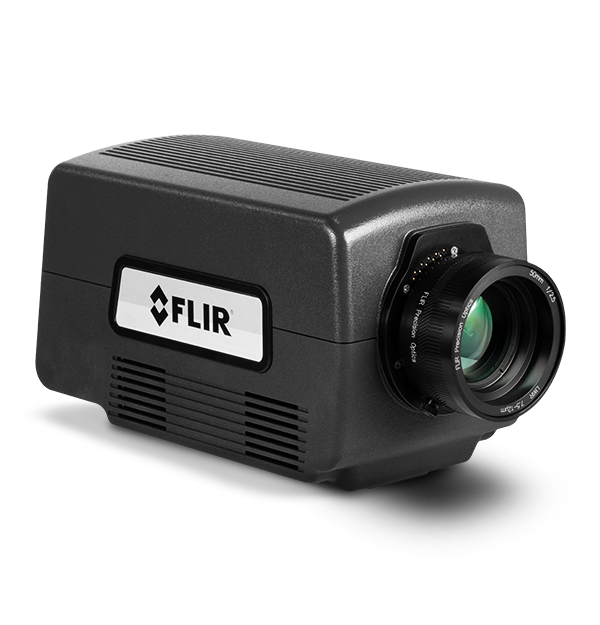

FLIR A8580 SLS

Kompakte LWIR-HD-Wärmebildkamera

FLIR A8580 LWIR SLS-Kameras liefern scharfe Bilder, genaue Temperaturmessung und optimierte Analysefunktionen für Anwendungen in den Bereichen Industrie, Militär sowie fertigungsspezifische Forschung und Entwicklung. Dank dem 1,3-MP-Strained Layer Superlattice (SLS)-Detektor und den verschiedenen Objektiven mit manuellem und fernsteuerbarem Fokus können Benutzer die Anzahl der Messpixel auf ihrem Ziel maximieren. Die einfache Konnektivität über ein einziges Gigabit-Ethernet- oder CoaXPress-Kabel ermöglicht eine vollständige Kamerasteuerung sowie Datenerfassung in der FLIR Research Studio Software. Damit können die Benutzer Daten schneller als je zuvor analysieren und nachvollziehen.

Funktionsreich und benutzerfreundlich
Bietet Fernauslösung, Synchronisierungsfunktionen und Kompatibilität mit vielen verschiedenen Objektiven mit manuellem und fernsteuerbarem Fokus einschließlich Mikroskop-Objektiven
HD-Auflösung, Genauigkeit von ±2°C und ein integriertes Filterrad zum schnellen Wechsel auf hohe Temperaturbereiche helfen Ihnen bei der Erfassung genauer, aussagekräftiger Temperaturdaten
Der einfache Arbeitsablauf Verbinden–Anzeigen–Aufzeichnen–Analysieren von FLIR Research Studio hilft ihnen, Daten schnell zu erfassen und zu analysieren und einfach mit Ihrem Team zusammenzuarbeiten

Specifications

Highlighted
Resolution 1280 x 1024
Detector Pitch 12 µm
Spectral Range 7,5 µm (unterer), 11,5–12,5 µm (oberer)
Detector Type Strained Layer Superlattice (SLS)
Camera f_number f/2.5
Dynamic Range 14 Bit
NETD ≤45 mK (≤40 mK typisch)
Frame Rate [Full Window] Programmierbar, 0,0015 Hz bis ~45 Hz (GigE), 60 Hz (CXP)
Standard Temperature Range -20 °C bis 650 °C
Standard Temperature Range [with band matched optics] -20°C to 350°C (-4°F to 662°F)
Optional Temperature Range 250 °C bis 2.000 °C (ND1), 500 °C bis 3.000 °C (ND2)
Filtering Integriertes motorgetriebenes Filterrad mit vier Einstellpositionen, werkseitig mit Filtern vorbestückt
Focus Motorgetrieben (kompatibel mit manuellen Objektiven)
Bildgebung und optische Daten
AGC Manuell, linear, Plateauausgleich, DDE
Ambient Drift Compensation Ja, mit werkseitiger Kalibrierung
Available Lenses Manuell oder Motorgetrieben (7,5 – 12,5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm
Camera f_number f/2.5
Close_up Lenses_Microscopes 1x (12 µm/Pixel)
Detector Pitch 12 µm
Detector Type Strained Layer Superlattice (SLS)
Digital Data Protocol Gigabit Ethernet (GigE Vision 2.0)
Dynamic Range 14 Bit
Filtering Integriertes motorgetriebenes Filterrad mit vier Einstellpositionen, werkseitig mit Filtern vorbestückt
Focus Motorgetrieben (kompatibel mit manuellen Objektiven)
Frame Rate [Full Window] Programmierbar, 0,0015 Hz bis ~45 Hz (GigE), 60 Hz (CXP)
HD Video SDI
Image Time Stamp Ja
Lens Interface FLIR FPO-M (Bajonettverschluss mit vier Haltelaschen, motorgetrieben)
Minimum Integration Time 480 ns bis zum Vollbild
NETD ≤45 mK (≤40 mK typisch)
Operability ≥98 % (≥99 % typisch)
Palette 8 Bit, einstellbar
Pixel Clock 100 MHz
Readout Schnappschuss (Einzelbild)
Readout Modes Asynchrone Integration beim Auslesen Asynchrone Integration vor dem Auslesen
Resolution 1280 x 1024
Spectral Range 7,5 µm (unterer), 11,5–12,5 µm (oberer)
Subwindow Modes Flexibles Teilbildformat bis zu 32 x 4 (schrittweise 32 Spalten, 4 Zeilen)
Video Modes SDI: 720p bei 50/59,9, 1.080p bei 25/29,9
Well Capacity
Zoom Automatisch, variabel
Messung und Analyse
Accuracy ±2 °C (±1 °C typisch) unter 100 °C, ±2 % des Ablesewerts (±1 % typisch) über 100 °C
Optional Temperature Range 250 °C bis 2.000 °C (ND1), 500 °C bis 3.000 °C (ND2)
Standard Temperature Range -20 °C bis 650 °C
Standard Temperature Range [with band matched optics] -20°C to 350°C (-4°F to 662°F)
Kommunikation und Datenspeicher
Command and Control GenICam (GigE, CXP), RS-232
Synchronization Modes Sync In, Sync Out, Trigger In
Allgemeine Angaben
Size [L x W x H ] w_o Lens 226 x 117 x 135 mm
Weight [without lens] 3,4 kg
Stromversorgung
Power 24 V DC (< 50 W im Dauerbetrieb)
Umgebungsfaktoren und Zertifizierungen
Mounting 2x ¼"–20 Gewindebohrungen, 1x ⅜"–16 Gewindebohrung, 4x 10-24 Gewindebohrungen
Shock_vibration 40 G, 11 ms 1/2 Sinusimpuls / 4,3 G RMS regellose Schwingung, alle drei Achsen

Accessories

  1. FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
  2. 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
  3. FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
  4. FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
  5. FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
  6. Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
  1. FLIR A-Series Camera Auxiliary Breakout Cable Assembly (29402-500)
  1. FLIR Cooled Science X-Series + A-Series Camera Power Supply (4227599)
  1. Hardcase For Complete Set of FPO Manual Focus Lenses (4224002)

Resources & Support

Export Restrictions

The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
