FLIR ETS320

Wärmebildgebungssystem zum Überprüfen von Elektronikbauteilen

BUY NOW

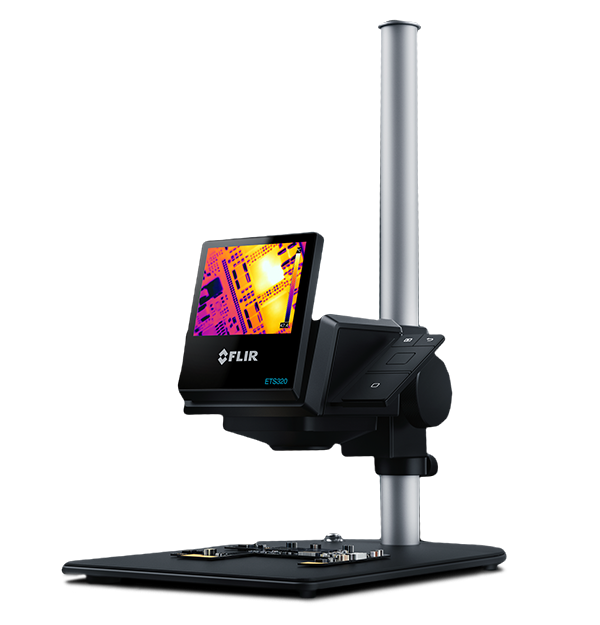

Ganz gleich, ob bei Produkttests oder im Bereich Forschung und Entwicklung: Wärme ist immer ein wichtiger Indikator, wie gut ein System funktioniert. Die FLIR ETS320 ist ein berührungsloses Temperaturmesssystem, das eine hoch empfindliche Infrarotkamera mit einem integrierten Standfuß vereint. Damit können Sie freihändige Messungen bei Platinen und anderen kleinen Elektronikbauteilen vornehmen.

Mit einem Schritt Hot-Spots ausfindig machen
Die hoch empfindliche Kamera erkennt selbst kleinste Temperaturunterschiede (<0,06 °C) und ermöglicht Ihnen die Quantifizierung der Wärmeentwicklung in einem umfassenden Messbereich von bis zu 250 °C.
Sie verfügt über 76.800 Punkte für berührungsfreie Temperaturmessungen und eine Genauigkeit von ±3 °C. Damit können Forscher Hot-Spots aufspüren, ohne sich Sorgen über übersehene Wärmefallen machen zu müssen.
Mit einem schnell aufzubauenden Mikroskopstativ und vereinfachten Funktionen können sich Forscher voll auf die Arbeit mit der ETS320 konzentrieren.

Specifications

Highlighted
IR Resolution 320 × 240 (76.800 Pixel)
Spectral Range 7,5–13,0 µm
Detector Type Ungekühlter Mikrobolometer
Camera f_number f/1.5
f number 1,5
NETD <60 mK
Thermal Sensitivity_NETD < 0,06 °C
Bildgebung und optische Daten
Available Lenses NA
Camera f_number f/1.5
Close_up Lenses_Microscopes NA
Detector Type Ungekühlter Mikrobolometer
f number 1,5
Field of view [FOV] 45° x 34°
Fixed Focus Distance 70 mm ± 10 mm
Image Frequency 9 Hz
IR Resolution 320 × 240 (76.800 Pixel)
NETD <60 mK
Non_radiometric IR video streaming Unkomprimiertes Farbvideo über USB
Radiometric IR video streaming Volldynamisch auf PC (FLIR Tools/Tools+) über USB
Spectral Range 7,5–13,0 µm
Spot Size Min. Focus 170 µm
Thermal Sensitivity_NETD < 0,06 °C
Messung und Analyse
Accuracy ±3 °C oder ±3 % des Messwerts bei einer Umgebungstemperatur von 10 °C bis 35 °C
Area Feld mit Max./Min.
Camera size [L x W x H] 22 x 15 x 30 cm
Camera weight incl battery 0,575 kg
Emissivity Correction Variabel von 0,1 bis 1,0
Reflected apparent temperature correction Automatisch, basiert auf der Eingabe der reflektierten Temperatur
Spot Meter Mittelpunkt
Kommunikation und Datenspeicher
Image File Format Radiometrisches Standard-JPEG, einschl. 14-Bit-Messdaten
Interfaces micro-USB: Datenübertragung zum und vom PC/Mac
Allgemeine Angaben
List of Contents Kamera, Befestigung, Standfuß, Netzteil, USB-Kabel, FLIR Tools+ Software
Packaging Size 2,9 kg
Benutzeroberfläche
Display 3-Zoll-Farb-LCD, 320 x 240 Pixel
Stromversorgung
Battery operating time Ca. 4 Stunden bei 25 °C Umgebungstemperatur und typischer Nutzung
Battery Type Li-Ion-Akku, in der Kamera aufladbar
Charging Time 2,5 Stunden bis 90 % Kapazität
Umgebungsfaktoren und Zertifizierungen
Directives and Regulations Batterieverordnung 2006/66/EG, EMV-Richtlinie 2014/30/EU, WEEE-Richtlinie 2012/19/EG, RoHS-2-Richtlinie 2011/65/EG, FCC 47 CFR Teil 15 Klasse B, REACH-Verordnung EC 1907/2006
Emissivity Table Tabelle mit vordefinierten Materialien
Encapsulation and Shock and Vibration IP 40 (IEC 60529)
Operating Temperature Range 10 °C bis 40 °C
Storage Temperature Range -40 °C bis 70 °C
