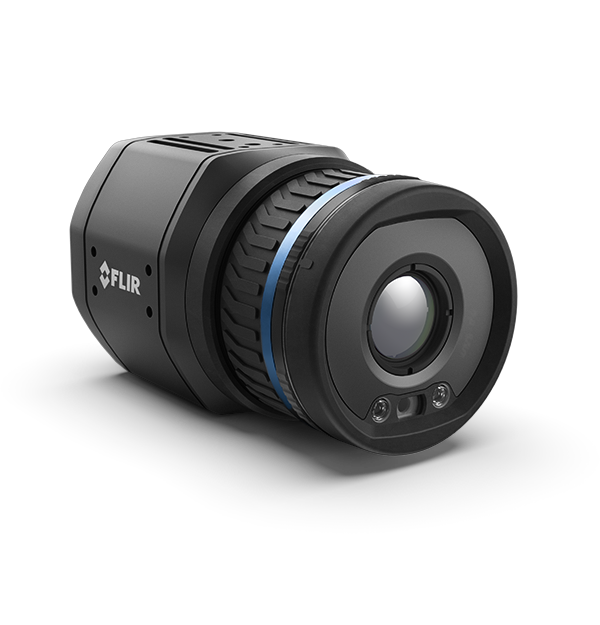

FLIR A700-EST
FLIR EST™-LÖSUNGEN FÜR DAS WÄRMEBILD-SCREENING MIT FEST INSTALLIERTER FASSUNG
Product Variations
Die FLIR A700-EST ist ein berührungsloses Screening-Gerät und kann als Erstabwehr möglicher Gesundheitsrisiken dienen. Die Wärme-Screening-Lösung FLIR EST™ erfasst und visualisiert Wärme zur schnellen Erkennung von Personen mit erhöhter Hauttemperatur. Der Detektor mit 640 × 480 Pixeln bietet die höchste thermische Auflösung in dieser Reihe fest montierter FLIR EST-Kameras und damit eine überragende Messgenauigkeit. Die Kompatibilität mit Industriestandards wie Modbus TCP, MQTT, RESTful API für die Datenübertragung und RTSP für Video erleichtert die Integration von Drittanbieterlösungen. Mit dem in die Kamera integrierten FLIR-Screen-EST™-Modus und der Kompatibilität mit der FLIR Screen-EST™ Desktop Software kann die A700-EST entweder einzeln als unabhängige Screening-Station oder innerhalb eines Netzwerks genutzt werden.
Effizientes Hauttemperatur-Screening
Integration in Web-Services mit RESTful API über XML oder JSON, während die ONVIF-Konformität standardmäßige VMS- und NVR-Sicherheitslösungen unterstützt.
Optimale Screening-Genauigkeit mit automatischer Driftkompensation; Unterstützung für externe Schwarzkörper-Kompensation, falls gewünscht.
Der in die Kamera integrierte FLIR Screen-EST-Modus speichert keinerlei Bilder oder personenbezogene Daten und ermöglicht die Einhaltung von Abstandsregeln in Screening-Einrichtungen.
Specifications
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Inputs | 2x opto-isoliert, Vin(niedrig)= 0 - 1,5 V, Vin(hoch)= 3 - 25 V |
| Digital Output Purpose | Als Messfunktion des Alarms, Ausgabe an externes Gerät (z. B. bei Auslösung eines Screening-Alarms); Fehler (NC) |
| Digital Outputs | 3x opto-isoliert, 0 - 48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Encoding | |
| Ethernet Interface | Kabelgebunden, WLAN |
| WiFi | Ja. RP-SMA, Buchse |
| EMC | ETSI EN 301 489-1 (Funk), ETSI EN 301 489-17 (Funk), EN 61000-4-8 (Magnetfeld), FCC 47 CFR Teil 15 Klasse B (Emission US), ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen), EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| Measurement Frequency | Up to 10 Hz |
| Image Frequency | 30 Hz |
| Lens | 42° |
| Alarm Functions | Bei jeder gewählten Messfunktion, Digitaleingang, interne Kameratemperatur |
| Alarm Output | Digitalausgang, E-Mail (SMTP) (Push), Ethernet/IP (Pull), Dateitransfer (FTP) (Push), Modbus TCP Master Write (Push), Modbus TCP Slave (Pull), MQTT (Push), Query über RESTful API (Pull), Bild oder Video speichern |
| Kommunikation und Datenspeicher | |
|---|---|
| Digital input purpose | NUC, NUC deaktivieren, Alarm, Aktualisierung der Screening-Referenzprobe |
| Digital Inputs | 2x opto-isoliert, Vin(niedrig)= 0 - 1,5 V, Vin(hoch)= 3 - 25 V |
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital I_O isolation voltage | 500 VRMS |
| Digital Output Purpose | Als Messfunktion des Alarms, Ausgabe an externes Gerät (z. B. bei Auslösung eines Screening-Alarms); Fehler (NC) |
| Digital Outputs | 3x opto-isoliert, 0 - 48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet Communication | Basiert auf einem TCP/IP-Socket, von FLIR urheberrechtlich geschützt |
| Ethernet Connector Type | M12, 8-polig, X-codiert, Buchse; RP-SMA, Buchse |
| Ethernet Interface | Kabelgebunden, WLAN |
| Ethernet Power | Power over Ethernet, PoE IEEE 802.3af Class 3 |
| Ethernet Protocols | Ethernet/IP, IEEE 1588, Modbus-TCP-Master, Modbus-TCP-Slave, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbit/s |
| Image Storage | Bis zu 100 radiometrische FLIR-JPEGs, Speicherung als Funktion eines Alarms, einer Zeitplanung oder einer Benutzerinteraktion (Camera Web) |
| Multicast | Ja |
| Unicast | Ja |
| Video Storage | Bis zu 10 H.264-Videos, Speicherung als Funktion des Alarms – 5 Sek. vor oder nach Alarm |
| WiFi | Ja. RP-SMA, Buchse |
| Bildgebung und optische Daten | |
|---|---|
| Camera f_number | 1,1 |
| Contrast Enhancement | FSX/Histogramm-Entzerrung (nur IR) |
| Detector Type and Pitch | Ungekühlter Mikrobolometer, 12 µm |
| Field of view [FOV] | 42° × 32° |
| Focal Length | 10 mm |
| Focus | Einpunkt-Kontrast, motorgetrieben, manuell |
| Image Frequency | 30 Hz |
| Image Source | Visual / IR / MSX |
| IR Resolution | 640 × 480 |
| Lens | 42° |
| Lens Identification | Automatisch |
| Multi_Streaming | Ja |
| Overlay | Mit/ohne |
| Radiometric IR video streaming | RTSP-Protokoll |
| Readout | Für Messergebnisse: Ethernet/IP (Pull), Modbus TCP Master (Push), Modbus TCP Slave (Pull), MQTT (Push), Query über REST API (Pull), Messungen und Standbilder (radiometrisches JPEG, visuell 640 × 480, visuell 1280 × 960), nur Lesezugriff, Web-Interface |
| Screen EST Mode | Yes |
| Spatial resolution [IFOV] | 1,20 mrad/Pixel |
| Spectral Range | 7,5 – 14 µm |
| Streaming Resolutions | RTSP-Video-Streaming (Quelle 0) – 640 × 480 Pixel; RTSP-Video-Streaming (Quelle 1) – 1280 × 960; radiometrisches Streaming: 640 x 480 Pixel |
| Thermal Sensitivity_NETD [typical] | <30 mK @ 30°C (86°F) |
| Video Streaming | RTSP-Protokoll |
| Visible Camera | Lieferumfang |
| Messung und Analyse | |
|---|---|
| Accuracy [Drift] in Screen EST Mode | ±0.3°C (±0.5°F) |
| Alarm Functions | Bei jeder gewählten Messfunktion, Digitaleingang, interne Kameratemperatur |
| Alarm Output | Digitalausgang, E-Mail (SMTP) (Push), Ethernet/IP (Pull), Dateitransfer (FTP) (Push), Modbus TCP Master Write (Push), Modbus TCP Slave (Pull), MQTT (Push), Query über RESTful API (Pull), Bild oder Video speichern |
| Atmospheric transmission correction | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Automatic hot and cold detection | Anzeige des max./min. Temperaturwerts und der Position im Rechteck |
| Emissivity Correction | Variabel von 0,01 bis 1,0 |
| External Optics and Windows Correction | Basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur |
| Measurement Corrections | Globale Objektparameter, lokale Parameter pro Analysefunktion, externe Schwarzkörper-Korrektur |
| Measurement Presets | Ja |
| Object Temperature Range | 15 °C bis 45 °C; die Kamera liefert einen Kontrast von -20 °C bis 120 °C, liefert jedoch keine Temperaturdaten |
| Reflected apparent temperature correction | Basiert auf der Eingabe der reflektierten Temperatur |
| Allgemeine Angaben | |
|---|---|
| Base Mounting | 4× M4 auf 4 Seiten |
| Housing material | Aluminium |
| Packaging | Infrarotkamera mit Objektiv, Ethernet-Kabel M12 auf RJ45F (0,3 m), gedruckte Dokumentation einschließlich Login für Web-Schnittstelle |
| Size [L x W x H] | 123 × 77 × 77 mm |
| Weight | 0,82 kg, nur Kamera |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| EMC | ETSI EN 301 489-1 (Funk), ETSI EN 301 489-17 (Funk), EN 61000-4-8 (Magnetfeld), FCC 47 CFR Teil 15 Klasse B (Emission US), ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen), EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| Encapsulation | IEC 60529, IP 54, IP66 mit Zubehör |
| Humidity [operating and storage] | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25 °C – 40 °C/2 Zyklen |
| Lens Transmission Correction | Automatic, based on signals from internal sensors |
| Measurement Frequency | Up to 10 Hz |
| Operating Temperature Range | -20 °C bis 50 °C; Kühlplatte für Temperaturen über 40 °C erforderlich |
| Radio Spectrum | FCC 47 CFR Teil 15 Klasse C (2,4 GHz Band US), FCC 47 CFR Teil 15 Klasse E (5 GHz Band US), RSS-247 (2,4 GHz und 5 GHz Band Kanada), ETSI EN 300 328 V2.1.1 (2,4 GHz Band EU), ETSI EN 301 893 V2.1.1 (5 GHz Band EU) |
| Schedule Response | sftp (image), SMTP (image and/or measurement data/result) |
| Shock | IEC 60068-2-27, 25 g |
| Tripod Mounting | UNC ¼″-20 auf 2 Seiten |
| Vibration | IEC 60068-2-6, 0,15 mm bei 10 – 58 Hz und 2 g bei 58 – 500 Hz, sinusförmig, IEC 61373 Cat 1 (Bahnanwendungen) |
| Warranty | http://www.flir.com/warranty/ |
| Stromversorgung | |
|---|---|
| External Power Operation | 24/48 V DC, max. 8 W |
| External Voltage | Allowed range 18–56 V DC |
| Power Connection | M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Power Consumption | 7,5 W bei 24 V DC typisch/7,8 W bei 48 V DC typisch/8,1 W bei 48 V PoE typisch |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
